5 Planification de l'installation

5.10 Contacts secs

L'onduleur prend en charge un relais multifonction qui peut être
utilisé pour des dispositifs d'alarme externes comme des avertis-
seurs ou des stroboscopes.
Sur l'écran (voir « 8.9 Contacts secs », p. 82), les contacts
secs peuvent être connectés à l'un des événements suivants :
Evénement Description
Le pilotage des contacts secs est désac-
Désactivé
tivé.
Sur réseau L'onduleur est connecté au réseau.
Défaut ventilateur Les ventilateurs sont défectueux.
Isolement Le test d'isolement a échoué.
Une erreur, un défaut ou un message
Alarme
d'avertissement est survenu.
Erreur Un message d'erreur est survenu.
Défaut Un message de défaut est survenu.
Avertissement Un message d'avertissement est survenu.
Le réglage par défaut des deux contacts secs est « Désactivé ».
Exigences en matière de câbles et de fils
● Câbles torsadés et blindés (CAT5 or CAT6) avec 2 fils
● Diamètre de câble : 5 mm
● Section de fil : 1 mm
2
● Les câbles RS485 doivent être maintenus à l'écart du câble
AC et des câbles DC afin d'éviter toute interférence.
Fourniture d'une alimentation 12 V
d'alarme externe
Selon le type de carte de communication, l'onduleur fournit une
ou deux sources d'alimentations embarquées 12 V
Tension
Source d'
d'alimen-
alimentation
tation
Carte de com-
a) 12 V
munication
b) Carte RS485 12 V
1) non recommandé car plus compliqué que la variante a)
Vérifiez le type de carte de communication installée dans l'ondu-
leur avant de planifier le type de raccordement des contacts secs
et des entrées numériques.
32
pour un dispositif
DC
.
DC
Carte de communication
Type 1 Type 2
impossible
DC
x
DC

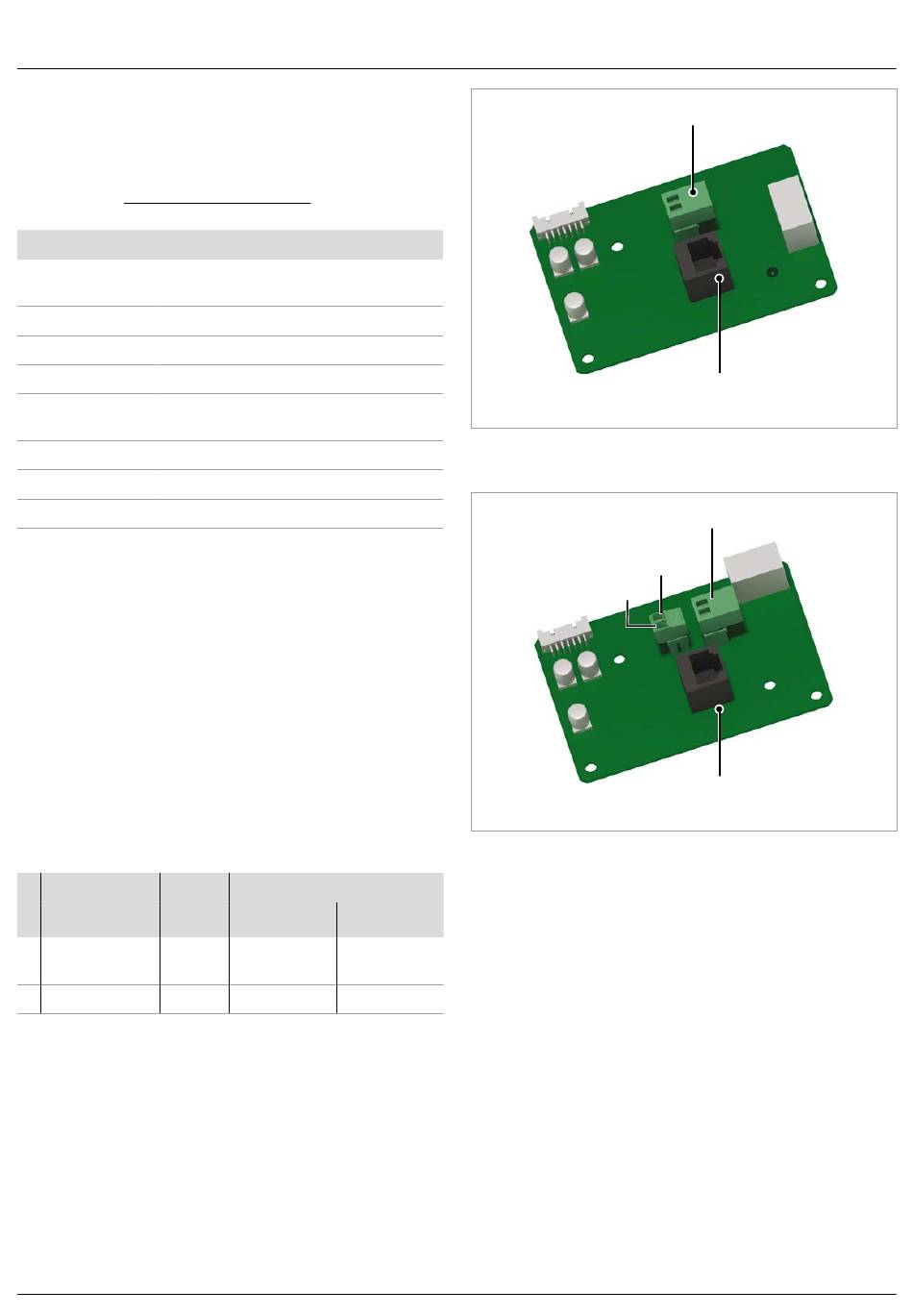

Fig. 5.17 : Carte de communication type 1
Fig. 5.18 : Carte de communication type 2
x
x
1)
Manuel d'installation et de fonctionnement pour les onduleurs RPI M6A M8A M10A V1.0 EU FR 2016-04-01
Contacts secs
Entrées numériques et
Alimentation externe coupée
Contacts secs
VCC
GND
Entrées numériques et
Alimentation externe coupée
