PG95ESA : Instructions d'installation, de démarrage, de fonctionnement, d'entretien et de réparation
ALIMENTATION
D'AIR
AVANT
INSTALLATION À 0 °C (32 °F)
MINIMUM, OU PROTECTION
CONTRE LE GEL REQUISE
VOIR LES DONNÉES DE PRODUIT
POUR LES RENSEIGNEMENTS DE
PROTECTION DE RÉCHAUFFEUR
DE TRAPPE DE SIPHON
ACCESSOIRE ET DE CONDUITE
D'ÉVACUATION DE CONDENSAT

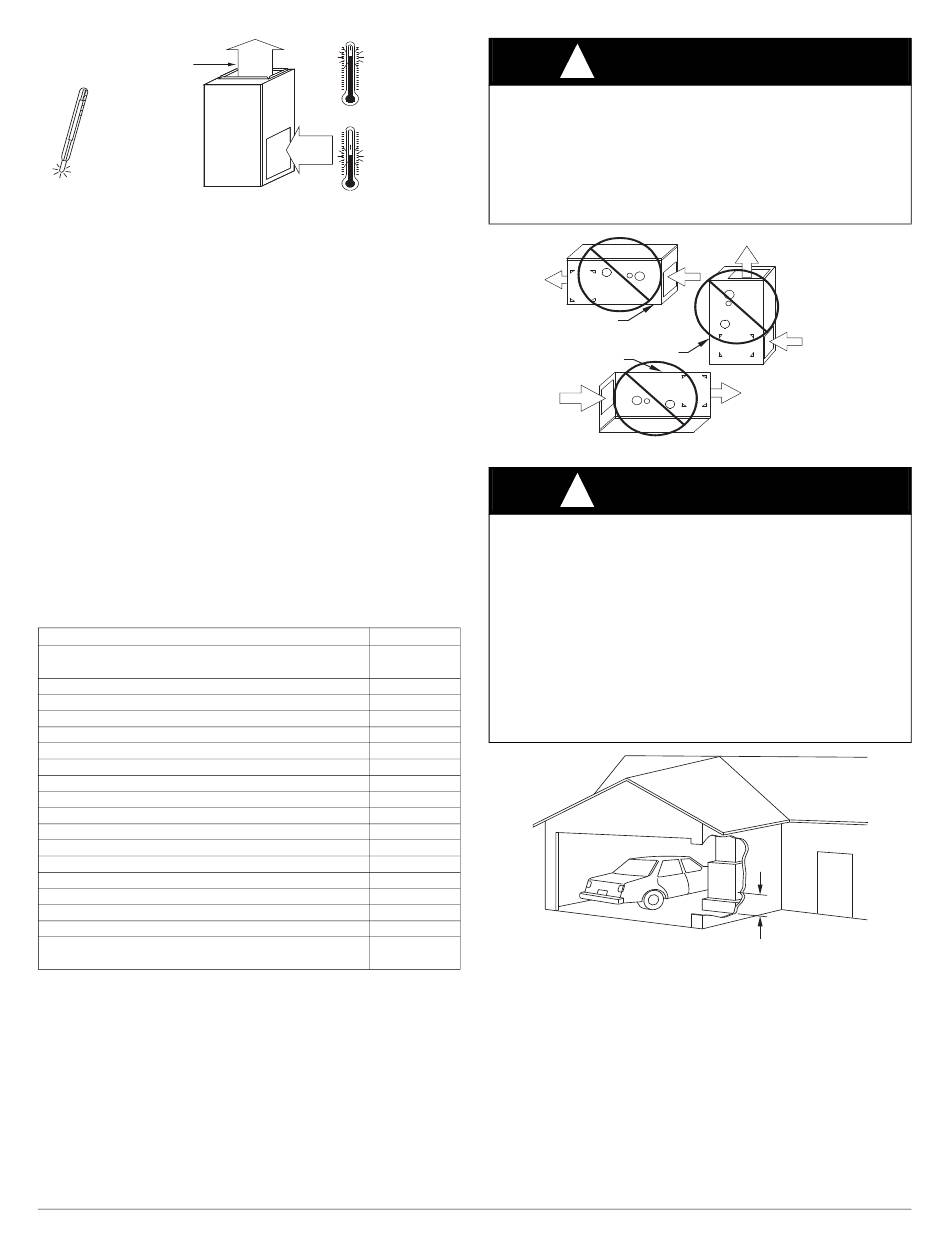

Fig. 3 – Protection contre le gel et température de l'air de retour
La chaudière doit être dimensionnée de façon à pouvoir fournir 100 pour
cent des exigences de chaleur, plus une marge selon les augmentations
de capacité du modèle de chaudière. Aucune des dimensions de
chaudière ne peut être utilisée si la charge de chauffage est de
12 000 BTU ou moins. Utilisez les procédures de l'Air Conditioning
Contractors of America (Manuel J et S), de l'American Society of
Heating, Refrigerating, and Air Conditioning Engineers ou d'autres
procédures approuvées pour calculer les estimations des charges de
chauffage et sélectionner la chaudière. Un surdimensionnement excessif
de la chaudière peut causer une panne prématurée de la chaudière ou de
l'évent, de la gêne pour les clients ou le gel de l'évent.
Le non-respect de ces consignes est considéré comme une installation
défectueuse ou une mauvaise application de la chaudière, et toute panne,
réparation ou tout dommage subséquent(e) peut avoir une incidence sur
la couverture de la garantie.
Pour plus de précisions sur l'installation des accessoires, consultez le
manuel d'instructions applicable.
REMARQUE: Retirez tous les matériaux d'emballage, le sac de pièces
détachées et la documentation avant de faire fonctionner la chaudière.
Consultez le
Tableau
2.
Tableau 2 – Sac de pièces détachées
DESCRIPTION
Plaque d'étrangleur de sortie (sur chaudières de 26 000
et 40 000 BTUH seulement)
Bride du tuyau de prise d'air
Bride de tuyau d'évent
Joints de bride de tuyau
Vis à bout pointu (brides d'évent et d'entrée)
Raccord de tuyau d'évent
Colliers de raccord de tuyau d'évent
Tube de pressostat
Coude d'évacuation en caoutchouc
Colliers de tuyau d'évacuation
Adaptateur de tuyau CPVC 1/2 po à PVC 3/4 po
Œillet de conduite de gaz
Couvercle de boîte de jonction
Base de boîte de jonction
Vis de borne de terre verte
Vis à bout épointé (boîte de jonction)
Œillet de fil de thermostat
Tuyau d'évacuation de rallonge (tuyau en Z) (fourni
séparément dans la chaudière)
REMARQUE: Les modèles de chaudière de 26 000 et 40 000 BTUH
sont les seuls pour lesquels le restricteur de sortie est livré en pièces
détachées dans le sac de pièces détachées. Consultez le tableau sur la
longueur maximale équivalente d'évent pour en savoir plus sur son
usage.
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
°F
MAX. 27 °C (80 °F)
°F
AIR
REPRIS
MIN. 16 °C (60 °F)
A150573FR
QUANTITÉ
1
1
1
2
10
1
2
1
1
4
1
1
1
1
1
3
1
1
6
AVERTISSEMENT
!
RISQUE D'INCENDIE
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
N'installez pas la chaudière sur son dos et ne la suspendez pas avec le
compartiment de commande vers le bas. Cela perturberait le
fonctionnement de la commande de sécurité. Ne raccordez jamais de
conduits de reprise à l'arrière de la chaudière. Consultez la
AVANT
ARRIÈRE VERS LE
BAS
ARRIÈRE VERS LE
AVANT
HAUT
AVANT
Fig. 4 – Installations prohibées
AVERTISSEMENT
!
RISQUE D'INCENDIE, DE BLESSURE OU DE MORT
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Lorsque la chaudière est installée dans le garage d'une résidence, les
brûleurs et les appareils d'allumage des brûleurs doivent se trouver à au
moins 457 mm (18 po) au-dessus du sol. La chaudière doit être
protégée de façon à éviter tout dommage possible par un véhicule.
Lorsque la chaudière est installée dans un garage public, un hangar
d'avion ou tout autre bâtiment dont l'atmosphère pourrait présenter un
risque, elle doit être installée conformément à l'édition actuelle de la
norme NFPA 54/ANSI Z223.1 ou CAN/CSA B149.2. Consultez la
Fig.
5.
MINIMUM PAR RAPPORT AUX BRÛLEURS
Fig. 5 – Installation dans un garage
CODES ET NORMES
Conformez-vous à ces instructions, et respectez toutes les normes et tous
les codes nationaux et locaux. L'installation doit être conforme aux
règles de votre fournisseur de gaz local, ainsi qu'aux codes de
construction, chauffage et plomberie locaux, ainsi qu'à tout autre code.
En absence de codes locaux, l'installation doit être conforme aux codes
nationaux énumérés ci-dessous ainsi qu'à toutes les directives des
autorités compétentes.
Aux États-Unis et au Canada, respectez les codes et les normes ci-après :
Fig.
4.
A
R
R
I
DÉCOUPE DE
RETOUR D'AIR
À L'ARRIÈRE
A12182FR
457,2 mm (18 po)
A93044FR
