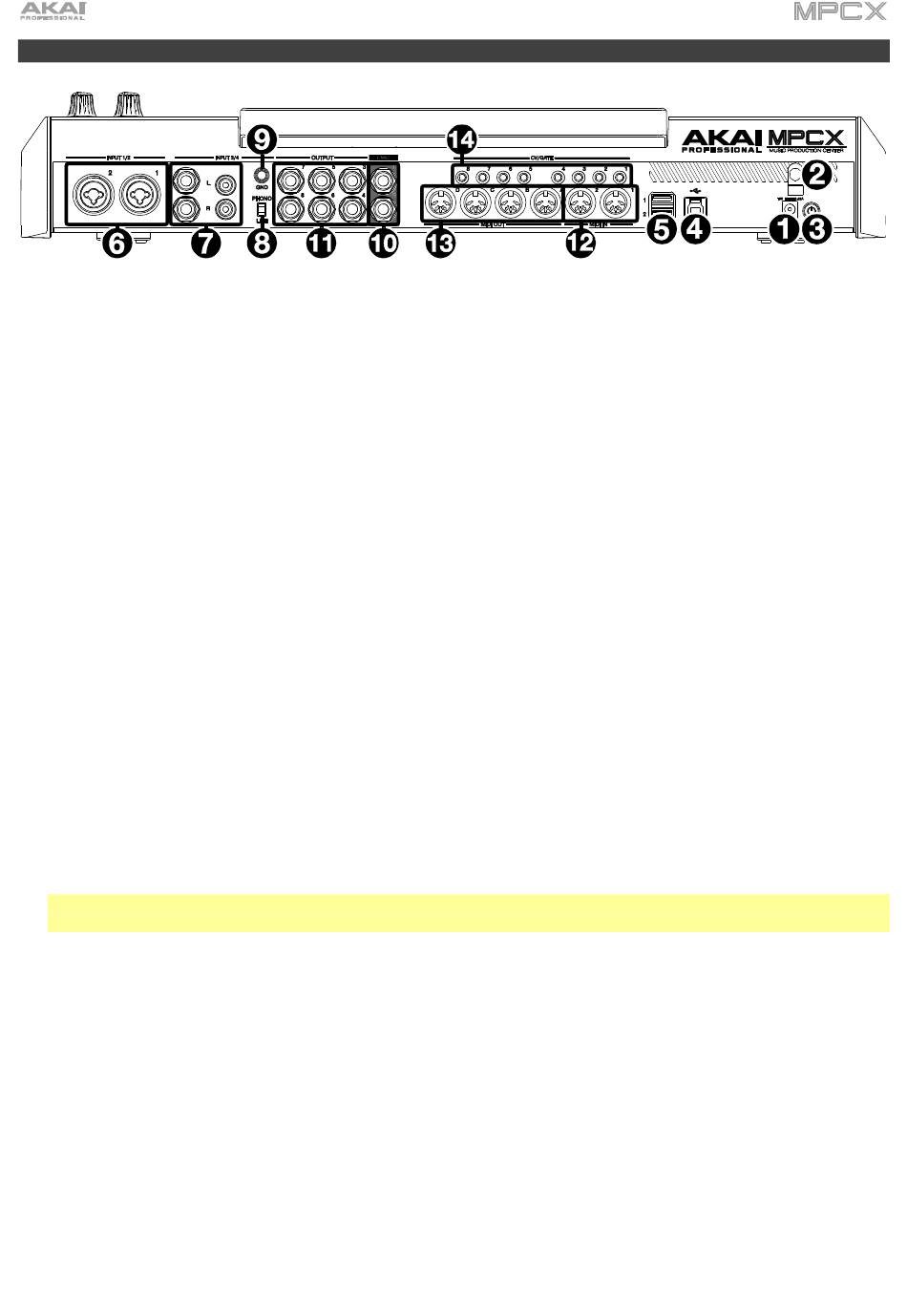

Face arrière
1. Entrée d'alimentation : utilisez l'adaptateur secteur fourni pour relier la MPC X à une prise électrique.
2. Crochet pour adaptateur secteur : sécurisez la connexion en enroulant le câble de l'adaptateur secteur sur ce
crochet pour éviter qu'il ne soit accidentellement débranché.
3. Interrupteur d'alimentation : pressez cet interrupteur pour mettre la MPC X sous ou hors tension. Quand elle est
sous tension, maintenez cet interrupteur durant 5 secondes pour la forcer à s'éteindre (comme sur un ordinateur).
4. Port USB-B : utilisez le câble USB fourni pour relier ce port USB 3.0 à un port USB 3.0 libre de votre ordinateur.
Permet à la MPC X d'envoyer/recevoir des données MIDI et audio vers/depuis le logiciel MPC. Permet également
à tout support USB, carte SD et support connecté au port SATA interne de monter sur votre ordinateur si le MPC
X est en mode contrôleur (votre ordinateur peut ainsi accéder aux supports de stockage de votre MPC X).
5. Ports USB-A : insérez les clés USB dans ces ports USB pour accéder directement à leurs fichiers depuis la MPC
X. La MPC X peut lire et écrire dans des systèmes de fichiers exFAT, FAT32, NTFS et EXT4 et uniquement lire
les systèmes de fichiers HFS+ (nous recommandons le système de fichiers exFAT car c'est le plus robuste pris
en charge à la fois par Windows et Mac OS X). Ces ports USB alimentent les périphériques USB connectés et
peuvent également servir à recevoir des messages MIDI en provenance d'appareils MIDI USB externes.
6. Entrées 1/2 (XLR ou jack 6,35 mm) : utilisez des câbles à XLR ou jack 6,35 mm 3 points (TRS) standard pour
relier ces entrées à des sources audio (microphones, table de mixage, synthétiseur, etc.). Pour utiliser chacune
de ces entrées, réglez le sélecteur Rear/Front (sous les boutons Gain 1/2 de la face supérieur) sur Rear (arrière).
Tournez les boutons Gain 1/2 pour régler le niveau d'entrée de chacune.
7. Entrées 3/4 (jack 6,35 mm ou RCA) : utilisez des câbles à jack 6,35 mm 3 points (TRS) standard ou des câbles
RCA stéréo pour relier ces entrées à des sources audio (table de mixage, platine tourne-disque, synthétiseur,
etc.). Pour utiliser les entrées jacks 6,35 mm, réglez le sélecteur Phono/Line sur Line (ligne). Pour utiliser les
entrées RCA, réglez-le sur Phono. Tournez le bouton 3/4 Rec Gain pour régler leurs niveaux d'entrée.
8. Sélecteur Phono/Line : réglez ce sélecteur en fonction des connecteurs Input 3/4 que vous souhaitez utiliser. Si
vous utilisez les entrées jacks 6,35 mm, réglez ce sélecteur sur Line. Si vous utilisez les entrées RCA, réglez-le
sur Phono afin d'obtenir l'amplification supplémentaire et la correction nécessaires aux signaux de niveau phono.
9. Borne de masse : si vous envoyez un signal de platine tourne-disque de niveau phono aux connecteurs RCA
Input 3/4 et entendez un ronflement ou un bourdonnement grave, cela peut signifier que la platine tourne-disque
n'est pas mise à la masse. Si la platine tourne-disque a un câble de mise à la masse, reliez-le à cette borne.
Note : certaines platines tourne-disque ont un conducteur de masse intégré à la connexion RCA et par
conséquent, rien n'a besoin d'être connecté à la borne de masse.
10. Sorties Main L/R (jack 6,35 mm) : utilisez des câbles à jack 6,35 mm 3 points (TRS) standard pour connecter ces
sorties à votre système d'amplification. Le signal produit par ces prises est celui du mixage général (master).
Tournez le bouton Master pour régler leur volume. Pour envoyer un programme à ces sorties, réglez son routage
sur Out 1,2 dans le mixeur de canaux (Channel Mixer) quand le champ Mixer est réglé sur Programs.
11. Sorties 3/4, 5/6, 7/8 (jack 6,35 mm) : utilisez des câbles à jack 6,35 mm 3 points (TRS) standard pour relier ces
sorties à une table de mixage externe. Le signal envoyé à ces sorties l'est à plein volume (0 dB). Pour envoyer un
programme à ces sorties, réglez son routage sur Out 3,4, Out 5,6 ou Out 7,8 dans le mixeur de canaux (Channel
Mixer) quand le champ Mixer est réglé sur Programs.
12. MIDI In : utilisez des câbles MIDI 5 broches standard pour relier ces entrées aux sorties MIDI d'appareils MIDI
externes.
13. MIDI Out : utilisez des câbles MIDI 5 broches standard pour relier ces sorties aux entrées MIDI d'appareils MIDI
externes.
14. Sorties CV/Gate : utilisez des câbles à mini-jack 3,5 mm (TS) standard pour relier ces sorties à des séquenceurs
externes optionnels. La MPC X envoie les informations de tension de commande (CV) et/ou de Gate par ces
connexions.
