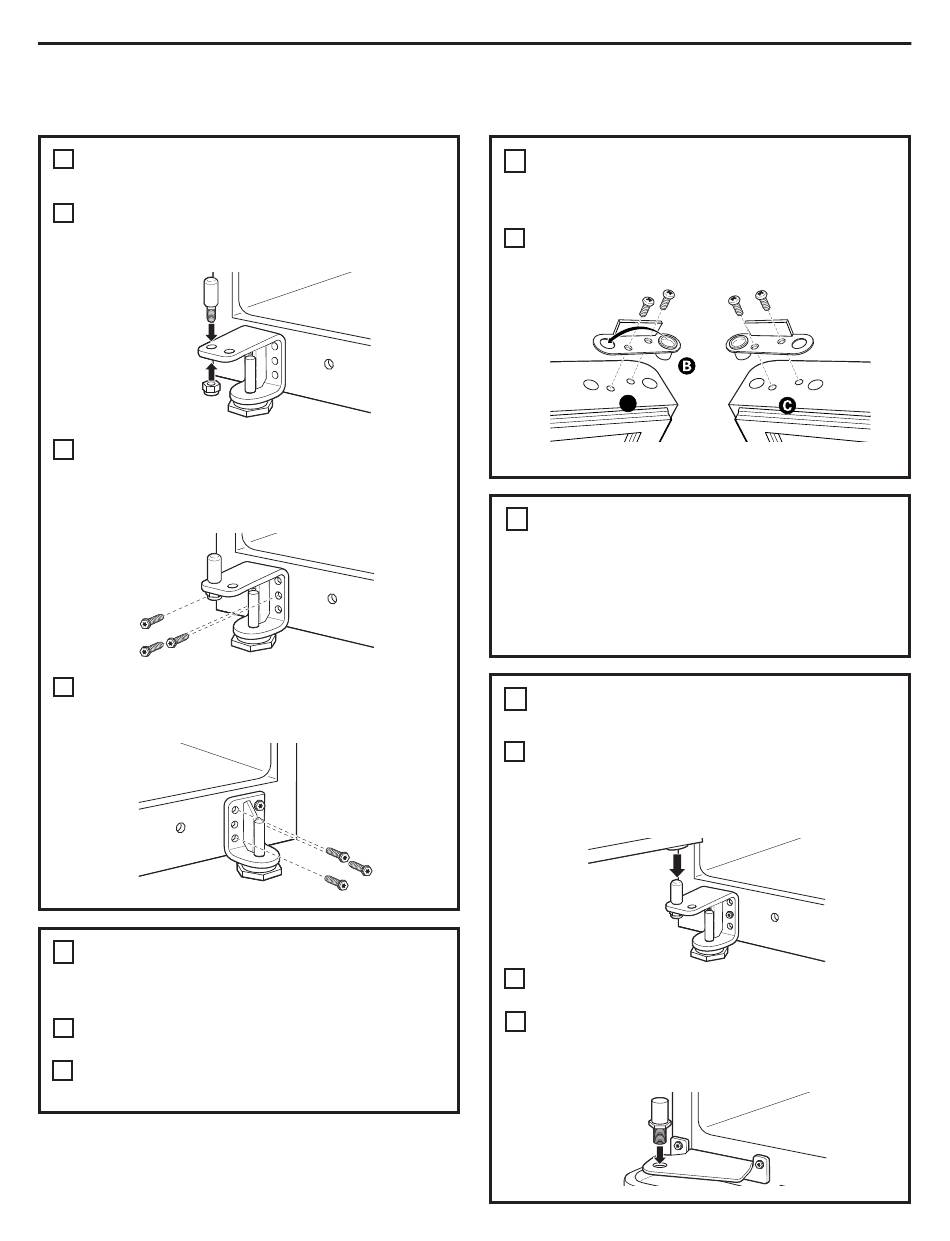

COMMENT INSTALLER LA CHARNIÈRE
5
INFÉRIEURE ET LE TRÉPIED
À l'aide d'une clé à cliquet/douilles 1/2" (12 mm),
A
installez la douille de charnière et l'écrou dans le trou
opposé du support charnière avec le trépied.
À l'aide d'une clé à cliquet/douilles 5/16" (7,9 mm),
B
installez le support charnière avec le trépied sur
le côté gauche du réfrigérateur. La douille sera placée
vers l'extérieur du réfrigérateur.
À l'aide d'une clé à cliquet/douilles 5/16"
C
(7,9 mm), installez le support du trépied sur
le côté droit du réfrigérateur.
TRANSFERT DE L'ARRÊT DE LA PORTE
6
DU COMPARTIMENT RÉFRIGÉRATION ET
CONGELATION
Enlevez l'arrêt de la porte situé en bas à droite
A
de la porte en enlevant les deux vis.
Faites passer la bague du trou de charnière
B
en matière plastique dans le trou opposé.
Instructions d'installation
69
TRANSFERT DE L'ARRÊT DE LA PORTE DU
6
COMPARTIMENT RÉFRIGÉRATION ET
CONGELATION (suite)
Installez l'arrêt de la porte à gauche, en vous
C
assurant de bien aligner les trous de vis de l'arrêt
de la porte aux trous du bas de la porte.
A
Bas de la porte (côté droit)
TRANSFERT À DROITE DE LA POIGNÉE
7
DE LA PORTE DU COMPARTIMENT
RÉFRIGÉRATION
Consultez les sections Enlevez la poignée du
compartiment aliments frais et Fixez la poignée du
compartiment aliments frais pour des instructions.
COMMENT RACCROCHER LE PORTE
8
DU CONGÉLATEUR
Coulissez la porte du congélateur sur la douille de
A
charnière inférieure. Veillez à ce que la rondelle de
la douille de charnière en plastique se trouve sur la
douille de charnière ou dans le trou prévu pour la
douille de charnière de la porte au bas de la porte.
Redressez la porte et alignez-la sur le support
B
à charnière centrale.
Installez la douille de charnière centrale à l'aide d'une
C
clé à cliquet/douille 3/4" (19 mm). Tournez-la de sorte
qu'elle traverse le support charnière et s'insère dans
la porte du congélateur.
Bas de la porte (côté gauche)
