UTILISATION RÉCEPTEUR OC2 (pos. 12 - fig. 1)
Le fonctionnement et la programmation du récepteur série
OC2 sont décrits dans les instructions jointes au récepteur.
Il faut tenir compte du fait que le canal 1 du récepteur
correspond toujours à la commande pas à pas (P/P) de la
logique tandis que le canal 2 correspond à l'ouverture piéton.

PROGRAMMATION DES TEMPS DE TRAVAIL ET DE PAUSE

La centrale auto-mémorise les temps de fonctionnement et de pause durant la manœuvre de programmation.
Durant la phase de mémorisation, actionner plusieurs fois la touche P/P (détail 20 de fig 1). Il est également possible
d'utiliser la commande P/P (borne 30, fig. 2) ou la télécommande (si mémorisée).
Remarques importantes avant la programmation:
- Sur les installations dotées de serrure électrique, celle-ci doit être montée sur le battant connecté au moteur M1.
- Alimenter la centrale et contrôler le fonctionnement des entrées de commande à l'aide des led correspondantes (les
led des contacts N.F. doivent être allumées alors que les led des contacts N.O. doivent être éteintes).
- Si les émetteurs des cellules photoélectriques sont alimentés avec la sortie pour le photo-test (bornes 14 et 15) en
vérifier le fonctionnement en court-circuitant le shunt Test (détail 13 de fig.1).
- Libérer la zone de mouvement du portail.
- Effectuer l'auto-mémorisation des temps en choisissant une des configurations d'automatismes décrites ci-dessous.

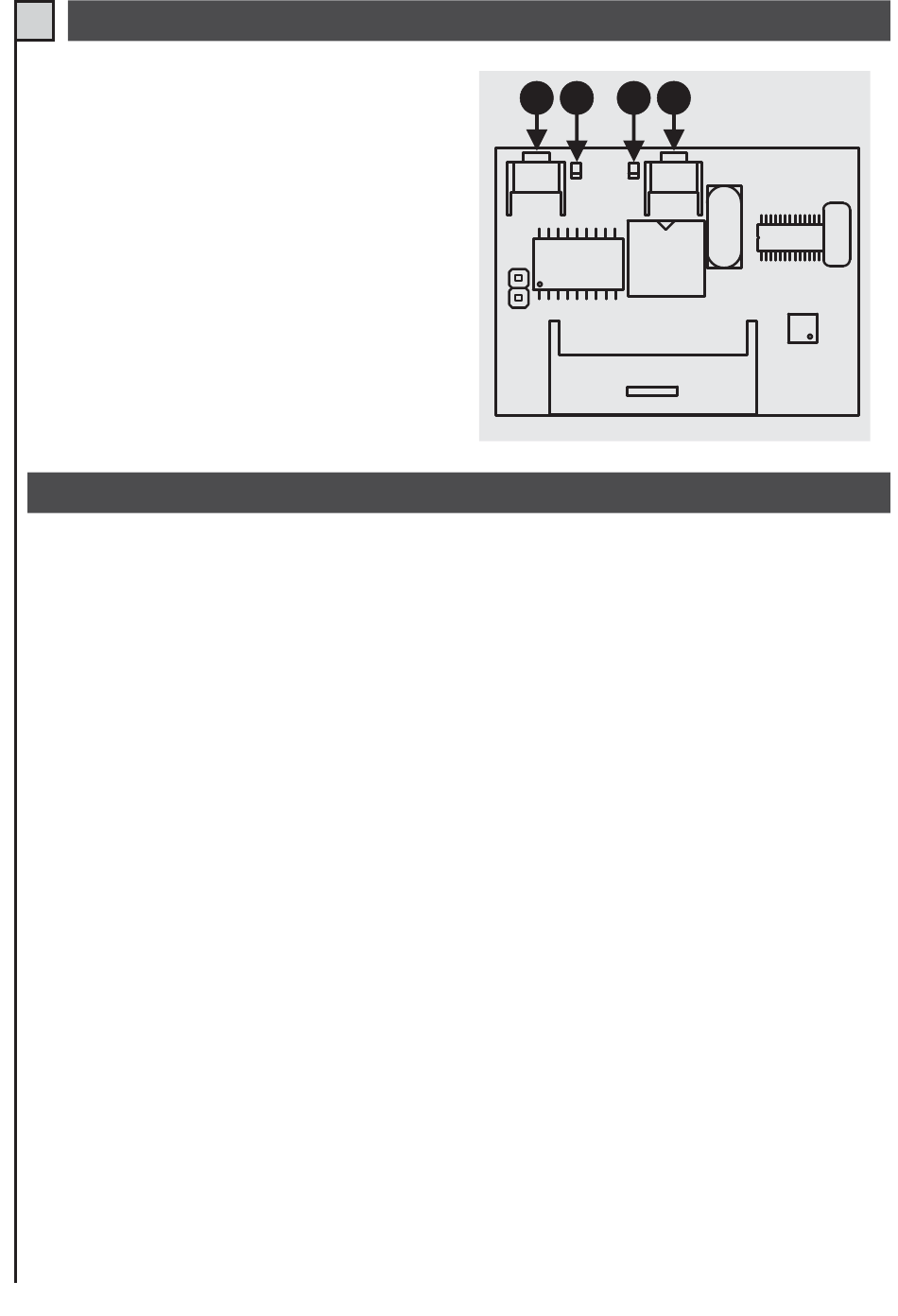

P1 P2
LED1 LED2
