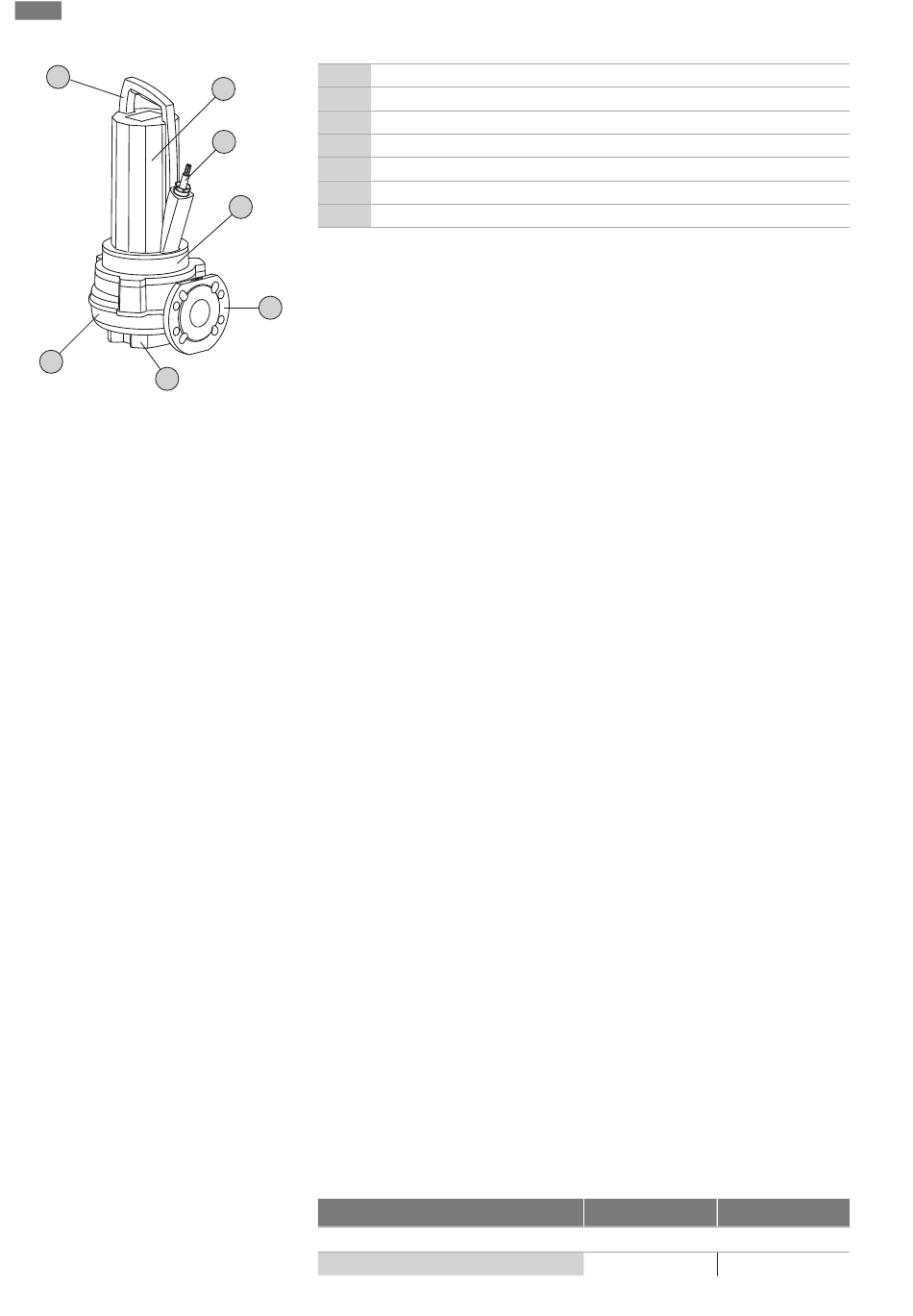

Fig. 1: Übersicht
4.1.1 Hydraulik
4.1.2 Motor
4.1.3 Abdichtung
4.1.4 Material
4.1.5 Angebautes Zubehör
4.2 Überwachungseinrichtungen
12
Produktbeschreibung
1 Motor
1
2 Stromzuführungsleitung
3 Dichtungsgehäuse
2
4 Druckstutzen
5 Saugstutzen
6 Hydraulikgehäuse
3
7 Tragegriff/Anschlagpunkt
4
Kreiselhydraulik mit unterschiedlichen Laufradformen und druckseitig horizontalem
Flanschanschluss. Abhängig von der Hydraulik kommen die folgenden Laufradformen
zum Einsatz:
▪ Einkanallaufrad
▪ Freistromlaufrad
Die Hydraulik ist nicht selbstansaugend, d. h. das Fördermedium muss selbständig oder
mit Vordruck zulaufen.
Als Antrieb kommen oberflächengekühlte Motoren in Wechselstrom- oder Drehstrom-
ausführung zum Einsatz. Die Kühlung erfolgt durch das umgebende Medium. Die Ab-
wärme wird über das Motorgehäuse direkt an das Fördermedium oder die umgebende
Luft abgegeben. Der Motor kann während des Betriebs austauchen. Ein Dauerbetrieb
bei Trockenaufstellung ist abhängig von der Motorleistung möglich.
Bei den Wechselstrommotoren ist der Start- und Betriebskondensator in einem separa-
ten Kondensatorschaltgerät integriert. Das Anschlusskabel ist längswasserdicht vergos-
sen und in den folgenden Ausführungen verfügbar:
▪ Mit Stecker
▪ Mit freiem Kabelende
Die Abdichtung zum Fördermedium und zum Motorraum erfolgt durch zwei Gleitring-
dichtungen. Die Dichtungskammer zwischen den Gleitringdichtungen ist mit medizini-
schem Weißöl gefüllt.
▪ Pumpengehäuse: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Laufrad: EN-GJL-250 (ASTM A48 Class 35/40B) oder EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Motorgehäuse: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Welle: 1.4021 (AISI 420)
▪ Abdichtung, motorseitig: C/MgSiO
▪ Abdichtung, medienseitig: SiC/SiC
▪ Abdichtung, statisch: NBR (Nitril)
Stecker
In der „P"-Ausführung ist ein CEE-Stecker angebaut. Der Stecker ist für die Verwen-
dung in handelsüblichen CEE-Steckdosen ausgelegt und ist nicht überflutungssicher.
Übersicht der Überwachungseinrichtungen:
Interne Überwachungseinrichtungen
Motorraum
4
P 13
•
P 17
o
