Wilo Rexa PRO Notice De Montage Et De Mise En Service page 118

da
PE U V W
M 3~

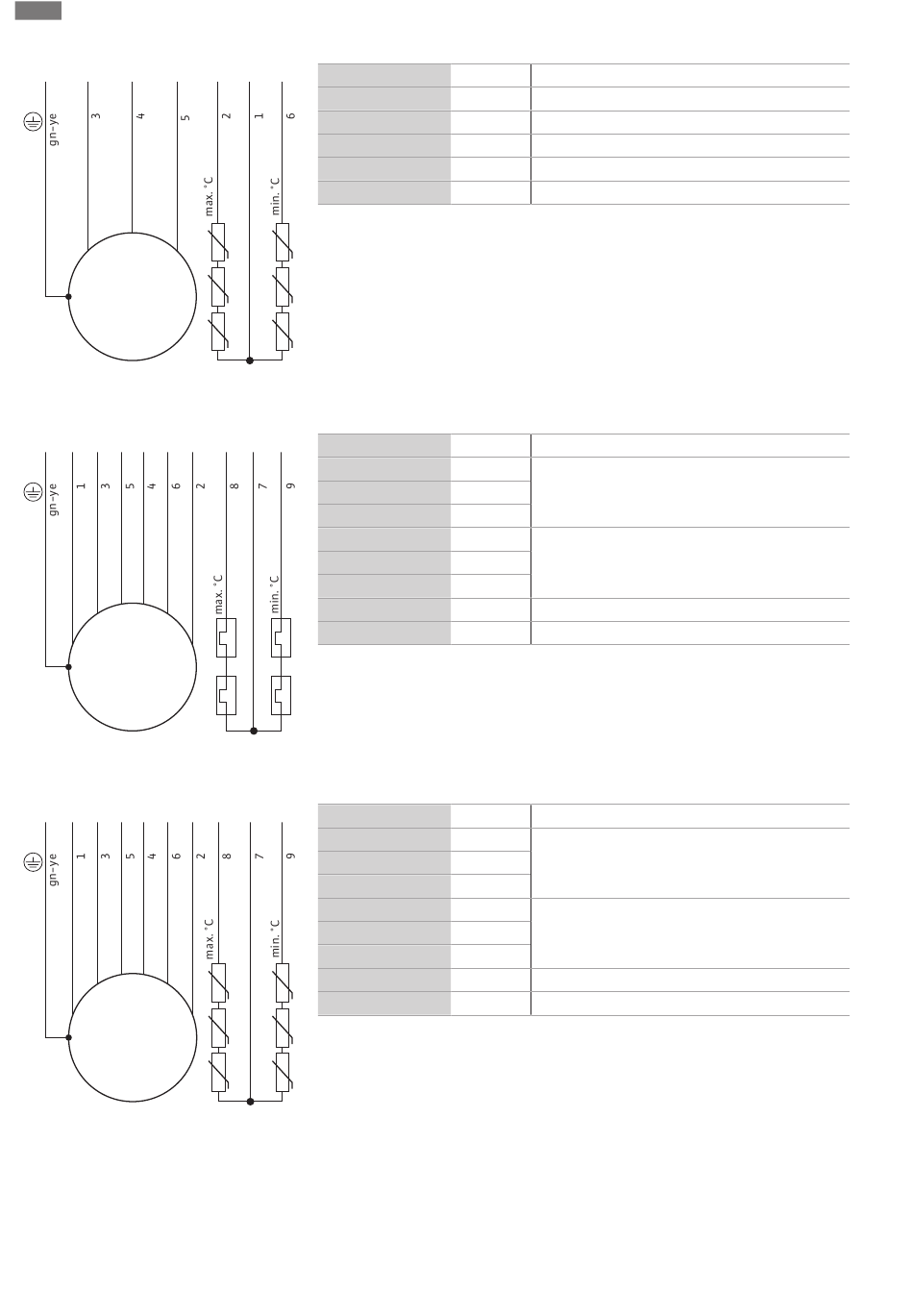

Fig. 12: Tilslutningsdiagram: Trefasestrømmo-
tor P17, direkte start, PTC-føler
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 13: Tilslutningsdiagram: Trefasestrømmo-
tor P17, stjernetrekantstart, bimetalføler
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 14: Tilslutningsdiagram: Trefasestrømmo-
tor P17, stjernetrekantstart, PTC-føler
6.5.5 Tilslutning af overvågningsanord-
ninger
118
Installation og elektrisk tilslutning
11 10 12
Leder
1, 2, 6
3
4
5
Grøn/gul (gn-ye)
21 20 22
Leder
1
3
5
4
6
2
7, 8, 9
Grøn/gul (gn-ye)
11 10 12
Leder
1
3
5
4
6
2
7, 8, 9
Grøn/gul (gn-ye)
Nærmere detaljer vedrørende tilslutning og udførelse af overvågningsanordningerne
fremgår af vedlagte tilslutningsdiagram. Få altid en elinstallatør til at udføre eltilslut-
ningen!
Betegnelse Klemme
10, 11, 12 Overvågning af motorvikling
U L1
V L2
W L3
PE Jord
Betegnelse Klemme
U1 Nettilslutning (viklingsbegyndelse)
V1
W1
U2 Nettilslutning (viklingsafslutning)
V2
W2
20, 21, 22 Overvågning af motorvikling
PE Jord
Betegnelse Klemme
U1 Nettilslutning (viklingsbegyndelse)
V1
W1
U2 Nettilslutning (viklingsafslutning)
V2
W2
10, 11, 12 Overvågning af motorvikling
PE Jord
WILO SE 2019-02
