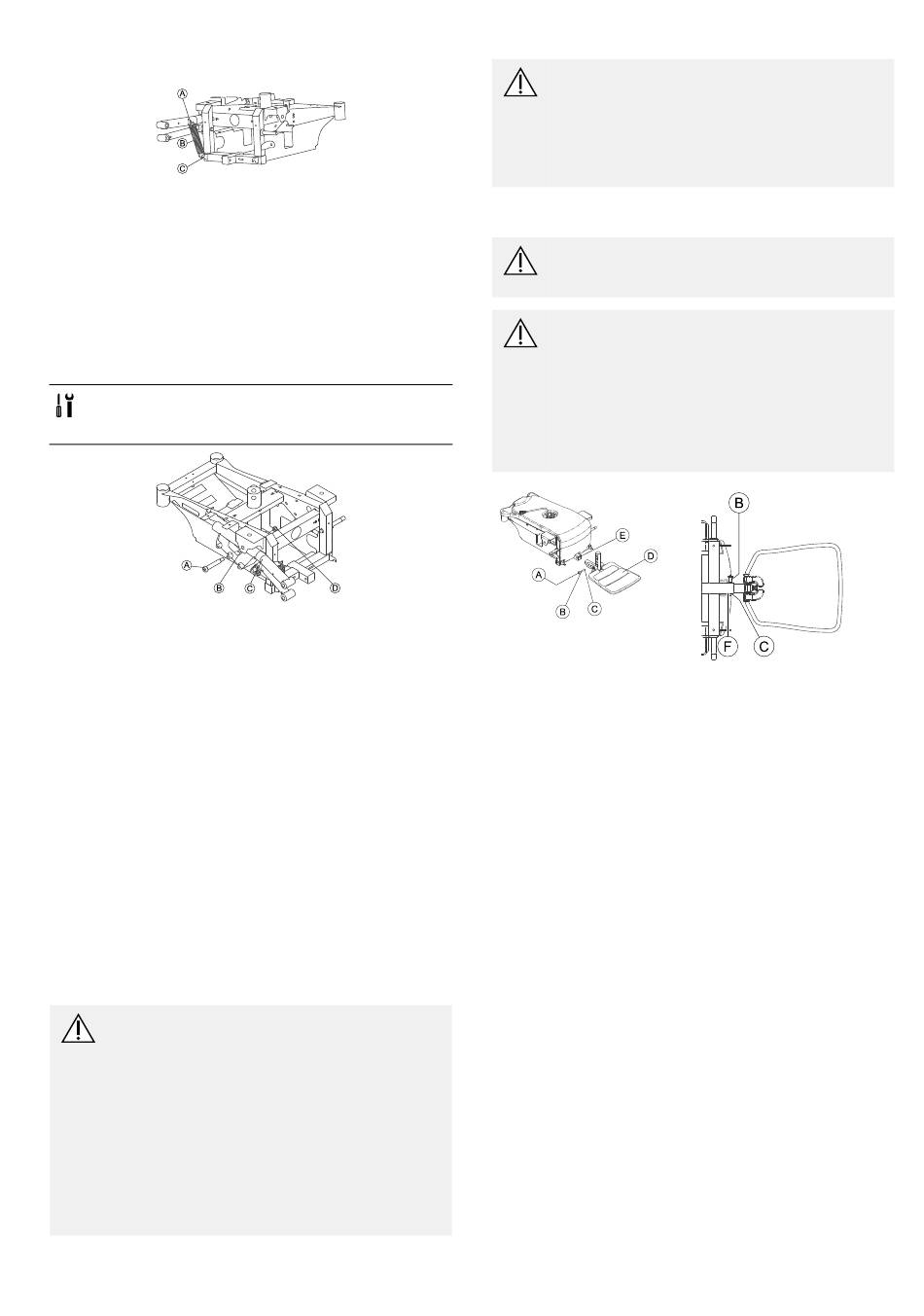

4.8.2 Démontage/installation du ressort SureStep
Démontage du ressort SureStep
1.
Décrochez le ressort SureStep B des crochets du balancier A et
du châssis C.
Installation du ressort SureStep
Positionnez le ressort SureStep B sur le crochet du châssis C.
1.
2.
Positionnez la partie supérieure du ressort SureStep sur le
crochet du balancier A.
4.8.3 Démontage/installation du balancier
Outils :
•
Clé Allen 1/4"
•
Clé à douille de 9/16"
Démontage du balancier
1.
Retirez la colonne de direction avant. Reportez-vous à la
section 4.6.5 Démontage/installation de la colonne de direction,
page 21.
2.
Retirez le ressort SureStep. Reportez-vous à la section 4.8.2
Démontage/installation du ressort SureStep, page 23.
3.
Retirez la vis A et le contre-écrou D qui fixent le balancier C
au support du châssis B.
4.
Retirez le balancier du châssis.
Installation du balancier
1.
Positionnez le balancier C dans le support du châssis B.
Fixez le balancier au châssis à l'aide de la vis A et du
2.
contre-écrou D. Serrez à un couple de 31 Nm.
3.
Installez le ressort SureStep. Reportez-vous à la section 4.8.2
Démontage/installation du ressort SureStep, page 23.
4.
Installez la colonne de direction avant. Reportez-vous à la
section 4.6.5 Démontage/installation de la colonne de direction,
page 21.
4.9 Palette central
AVERTISSEMENT !
Après un réglage, une réparation ou un entretien
et avant toute utilisation, assurez-vous que
l'ensemble du matériel de fixation est bien
serré, afin d'éviter tout risque de blessure ou de
dommage.
– Avant d'entreprendre tout travail d'entretien, de
réglage ou de réparation, vérifiez que le commutateur
de marche/arrêt du levier de commande est en
position d'arrêt.
– Ne vous tenez pas debout sur la palette rabattable.
Assurez-vous que la palette est relevée avant de vous
asseoir dans le fauteuil roulant ou de le quitter.
1603445-A
AVERTISSEMENT !
Espace restreint entre la palette et la roulette
– L'utilisateur DOIT garder les pieds au centre de la
palette, en les éloignant des bords, pour diriger le
fauteuil roulant. Si l'utilisateur garde les pieds sur les
côtés de la palette, il risque de se coincer les pieds
avec les roulettes et de se blesser.
4.9.1 Démontage/installation de la palette
AVERTISSEMENT !
Un point de pincement peut se produire lors du
réglage de la palette.
AVERTISSEMENT !
Vérifiez que les billes de blocage de la goupille de
démontage rapide sont toutes libérées au-delà
du bord extérieur du tube avant de manipuler
le véhicule électrique. Le non-respect de cette
consigne risque de provoquer des blessures et/ou
des dommages.
– Veillez à ce que les billes de blocage restent toujours
propres.
Démontage
Retirez la goupille de démontage rapide B qui fixe la palette D
1.
au châssis en appuyant sur le bouton A pour faire glisser la
goupille et la ressortir.
2.
Démontez la palette du châssis E.
Installation
1.
Positionnez la palette sur le châssis de manière à ce que l'orifice
de montage E du châssis soit aligné avec l'orifice de montage
souhaité de la palette.
2.
Installez la goupille de démontage rapide B en appuyant sur le
bouton A pour réintroduire la goupille. Vérifiez que les billes de
blocage C s'engagent sur le bord extérieur du tube F (Détail
« A »).
4.10 Repose-jambes Vari-A
4.10.1 Faire pivoter le repose-pieds/repose-jambes
vers l'extérieur et/ou le retirer
Le petit bouton de déverrouillage se trouve sur la partie supérieure du
repose-pieds/repose-jambes. Lorsque le repose-pieds/repose-jambes
est déverrouillé, il est possible de le faire pivoter vers l'intérieur ou
vers l'extérieur pour s'installer dans le fauteuil, ou même de l'enlever
complètement.
Après-vente
Détail « A »
23
