Français
Branchement au réseau
Brancher le câble 4 conducteurs sur le bornier de puissance
(phases + terre).
Branchement des entrées / sorties
• Le câble du capteur, de la consigne externe et de l'entrée
[ext.off] doit impérativement être blindé.
• La commande à distance permet la mise en marche ou l'ar-
rêt de la pompe (contact sec), cette fonction est prioritaire
sur les autres fonctions.
• Cette commande à distance peut être ôtée en shuntant les
bornes (3 et 4).
38

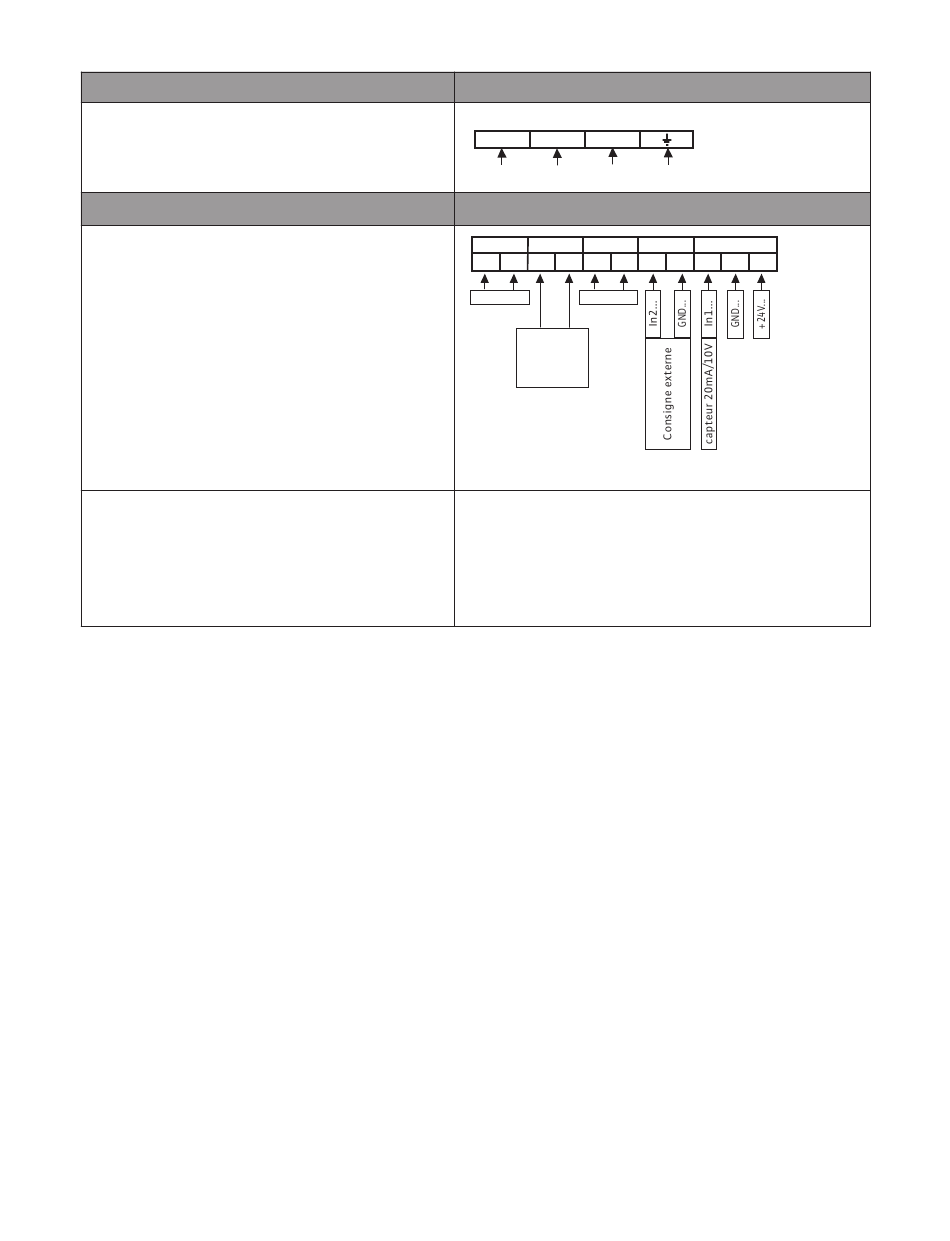

Bornier de puissance
L1 L2 L3
Bornier des entrées / sorties
aux
ext.off MP 20mA/10
1 2 3 4 5 6
non utilisé non utilisé
Commande
à distance
ON/OFF
Exemple : interrupteur à flotteur, pressostat manque d'eau...
DDS
7 8 9 10 11
