ECONCEPT TECH 25 C - 35 C
4.4 Résolution des problèmes
Diagnostic
En cas d'anomalies ou de problèmes de fonctionnement, l'afficheur clignote et le code de l'anoma-
lie apparaît.
Les anomalies qui causent le blocage permanent de la chaudière sont marquées de la lettre "A "
: pour rétablir le fonctionnement normal, il suffit d'appuyer sur la touche reset (rep. 6 - ) pen-
dant 1 seconde ou sur la fonction RESETfig. 1 de la commande à distance (option) si montée ; si
la chaudière ne se remet pas en route, il faudra d'abord éliminer l'inconvénient.
Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées à l'aide
de la lettre "F") ; ces anomalies sont automatiquement éliminées dès que la valeur se trouve de
nouveau dans la plage de fonctionnement normal de la chaudière.
Tableau anomalies
Tableau 5 - Liste des anomalies
Code anomalie
Anomalie
A01
Le brûleur ne s'allume pas
Présence de la flamme
A02
brûleur éteint
Déclenchement de la pro-
A03
tection de surtempérature
Intervention sécurité du
A04
conduit d'évacuation des
fumées
Intervention protection ven-
A05
tilateur
Absence de flamme après
A06
la phase d'allumage (6 fois
en 4 min.)
Température fumées éle-
F07
vée
F10
Anomalie capteur départ 1
F11
Anomalie capteur de retour
Anomalie capteur d'eau
F12
chaude sanitaire
Anomalie capteur des
F13
fumées
F14
Anomalie capteur départ 2
F15
Anomalie ventilateur
Tension d'alimentation
F34
inférieure à 170 V
Fréquence de réseau anor-
F35
male
Pression eau installation
F37
incorrecte
F39
Anomalie sonde extérieure
Positionnement des cap-
A41
teurs
Anomalie capteur de tem-
F42
pérature chauffage
Causes probables
Solution
Contrôler l'arrivée régulière du gaz à la
Manque d'alimentation de
chaudière et que l'air est éliminé des
gaz
tuyaux
Contrôler que les électrodes soient cor-
Anomalie électrode d'allu-
rectement câblées, positionnées et non
mage/de détection
incrustées
Contrôler et remplacer si nécessaire la
Vanne à gaz défectueuse
vanne à gaz
Pression gaz du réseau
Vérifier la pression du circuit
insuffisante
Vérifier et nettoyer éventuellement le
Siphon bouché
siphon
Vérifier le câblage de l'électrode d'ionisa-
Anomalie électrode
tion
Anomalie carte
Vérifier la carte
Contrôler le positionnement et le fonc-
Capteur chauffage endom-
tionnement corrects du capteur de tem-
magé
pérature chauffage
Absence de circulation
Vérifier le circulateur
d'eau dans l'installation
Présence d'air dans l'instal-
Purger l'installation
lation
Anomalie F07 générée 3
Voir anomalie F07
fois dans les dernières 24
heures
Anomalie F15 générée pen-
Voir anomalie F15
dant 1 heure consécutive
Anomalie électrode d'ionisa-
Contrôler la position de l'électrode d'ioni-
tion
sation et la remplacer éventuellement
Flamme instable
Contrôler le brûleur
Anomalie Offset vanne à
Vérifier le tarage Offset à la puissance
gaz
minimale
Libérer la cheminée, les conduits d'éva-
conduits d'air/de fumée
cuation de fumées et l'entrée de l'air et
obstrués
des terminaux
Vérifier et nettoyer éventuellement le
Siphon bouché
siphon
Contrôler l'efficacité de la cheminée, des
Cheminée partiellement
conduits de fumée et du terminal de sor-
bouchée ou insuffisante
tie
Contrôler le positionnement et le fonc-
Position capteur de fumées
tionnement du capteur de fumées
Capteur endommagé
Contrôler le câblage ou remplacer le cap-
Câblage en court-circuit
teur
Câblage interrompu
Capteur endommagé
Contrôler le câblage ou remplacer le cap-
Câblage en court-circuit
teur
Câblage interrompu
Capteur endommagé
Contrôler le câblage ou remplacer le cap-
Câblage en court-circuit
teur
Câblage interrompu
Capteur endommagé
Contrôler le câblage ou remplacer le cap-
Câblage en court-circuit
teur
Câblage interrompu
Capteur endommagé
Contrôler le câblage ou remplacer le cap-
Câblage en court-circuit
teur
Câblage interrompu
Absence de tension alimen-
Vérifier le câblage du connecteur 3 pôles
tation 230V
Signal tachymètre inter-
Vérifier le câblage du connecteur 5 pôles
rompu
Ventilateur endommagé
Vérifier le ventilateur
Problèmes au réseau
Vérifier l'installation électrique
électrique
Problèmes au réseau
Vérifier l'installation électrique
électrique
Pression trop basse
Remplir l'installation
Pressostat non relié ou
Vérifier le capteur
endommagé
Sonde endommagée ou
Contrôler le câblage ou remplacer le cap-
court-circuit câblage
teur
Sonde débranchée après
Rebrancher la sonde extérieure ou
l'activation de la fonction
désactiver la fonction "température évo-
"température évolutive"
lutive"
Contrôler le positionnement et le fonc-
Capteur départ détaché de
tionnement corrects du capteur de tem-
la tuyauterie
pérature chauffage
Capteur endommagé
Remplacer le capteur
cod. 3540R810 - 02/2010 (Rev. 00)

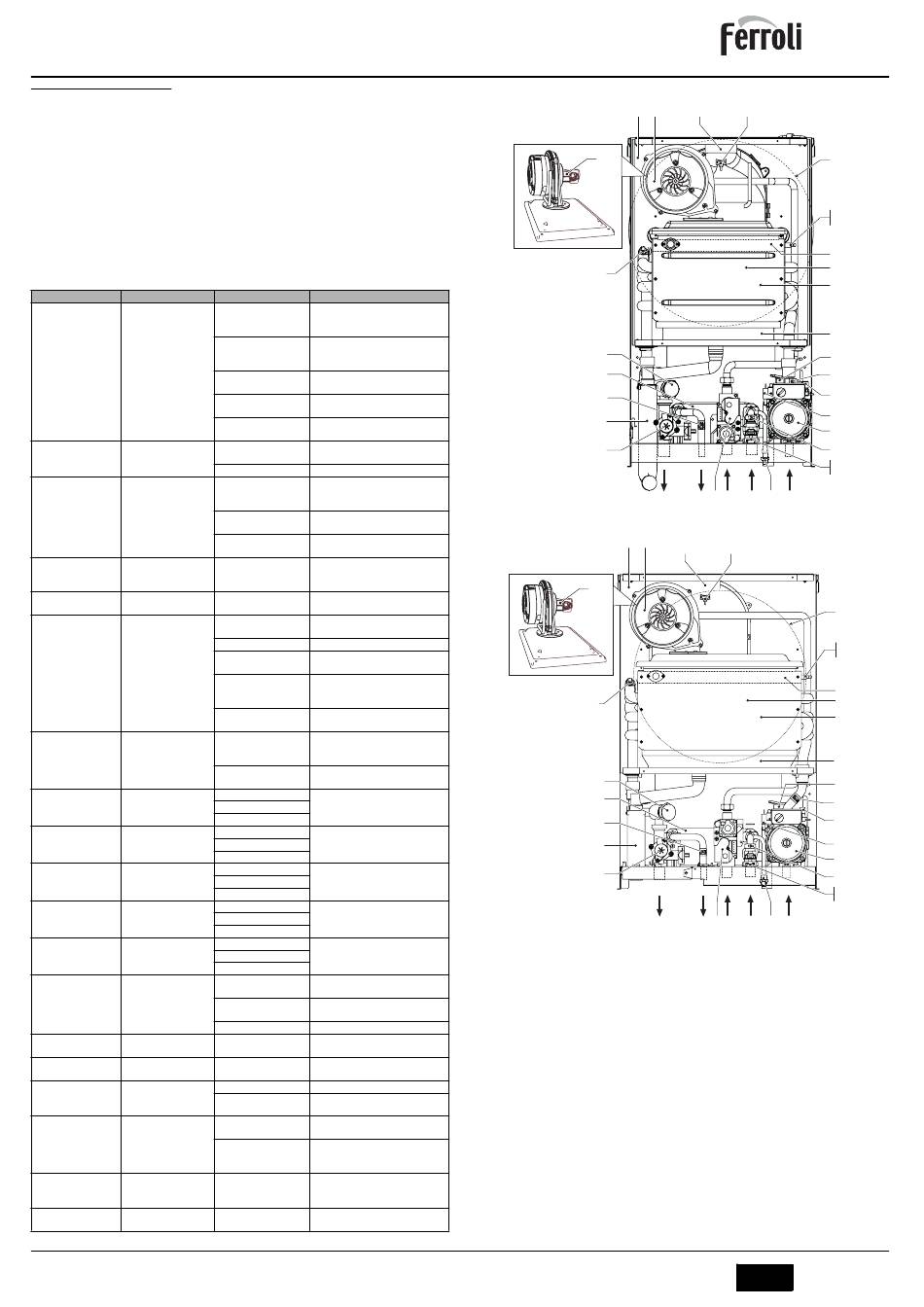

5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
5
201
278
250
194
42
193
95
fig. 17 - Vue générale
5
16
201
278
250
194
42
193
95
fig. 18 - Vue générale
Tableau 6 - Légende figure cap. 5
5 Chambre étanche
7 Arrivée gaz
8 Sortie eau chaude sanitaire
9 Entrée eau chaude sanitaire
10 Départ installation
11 Retour installation
14 Soupape de sûreté
16 Ventilateur
19 Chambre de combustion
22 Brûleur
29 Collecteur de sortie des fumées
32 Circulateur circuit chauffage
36 Purgeur air automatique
37 Filtre entrée eau froide
39 Régulateur de débit
42 Sonde température eau chaude sanitaire
44 Vanne à gaz
56 Vase d'expansion
72 Thermostat d'ambiance (non fourni)
16
29
191
10
8
44
7
9
74
11
29
191
10
8
44
7
9
74
11
74 Robinet de remplissage installation
82 Électrode et détection
95 Déviateur
114 Pressostat eau
136 Débitmètre
138 Sonde extérieure (option)
139 Chronocommande à distance (option)
161 Échangeur de chaleur à condensation
186 Capteur de retour
188 Électrode d'allumage
191 Capteur de température des fumées
193 Siphon
194 Échangeur sanitaire
196 Bac de condensation
201 Chambre de mélange
250 Filtre départ installation
256 Signal circulateur chauffage modulant
278 Capteur double (sécurité + chauffage)
A Contact ON/OFF débitmètre
FR
56
82
188
22
161
19
196
14
186
36
114
32
39
136
37
56
82
188
22
161
19
196
14
186
36
114
32
39
136
37
27
