3.7 Raccordement de l'évacuation de la condensation
La chaudière est munie de siphon interne pour l'évacuation des condensats. Monter le
raccord d'inspection A et le tube flexible B, en le branchant par pression sur 3 cm et en
le fixant avec un collier. Remplir le siphon d'environ 0,5 l d'eau et brancher le flexible au
circuit d'évacuation.

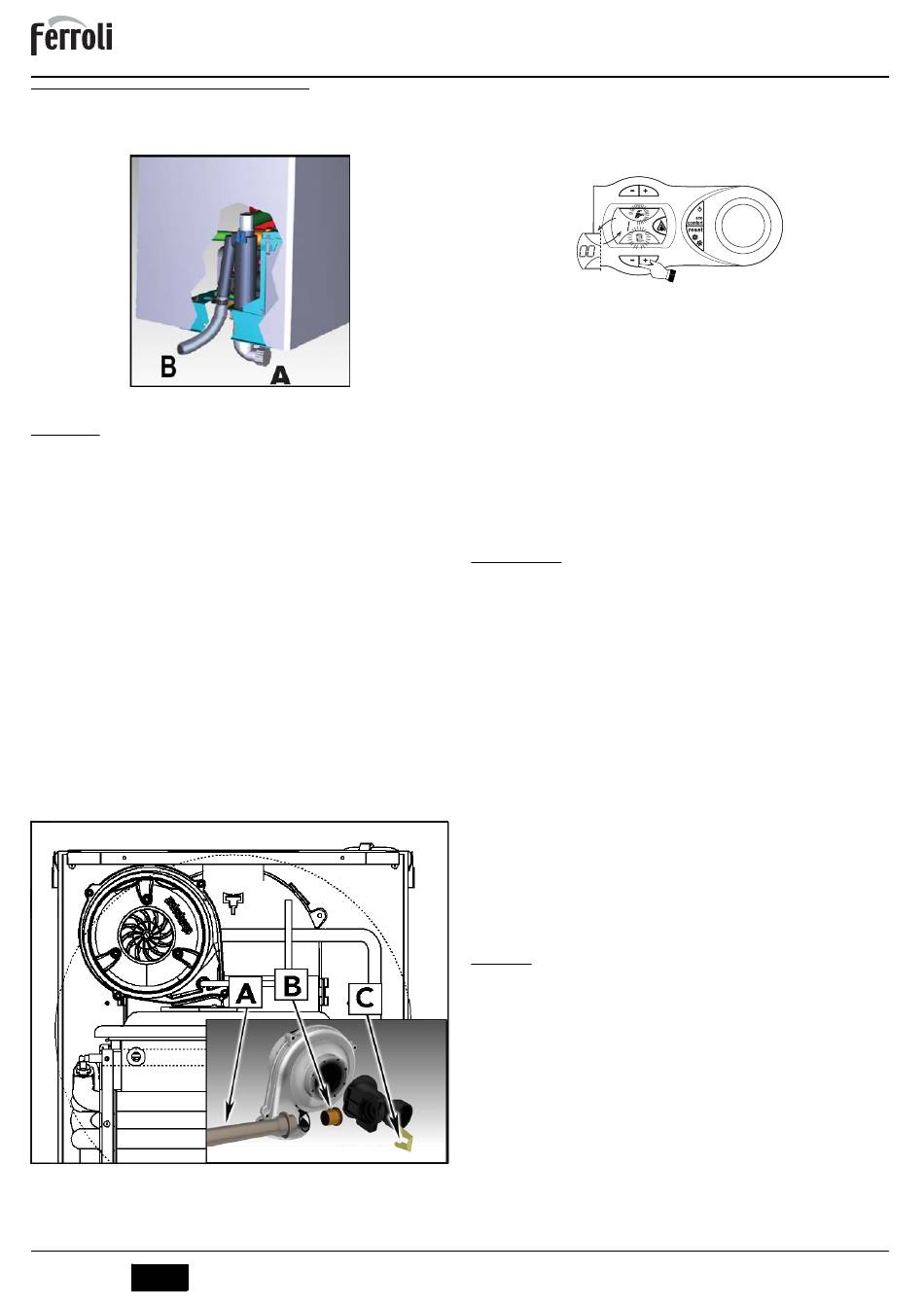

fig. 14 - Raccordement de l'évacuation de la condensation

4. UTILISATION ET ENTRETIEN

4.1 Réglages
Transformation du gaz d'alimentation
L'appareil peut fonctionner au gaz naturel ou gaz liquide, et est prédisposé en usine pour
l'un de ces deux types de gaz comme il est clairement indiqué sur l'emballage et sur la
plaquette des données techniques. Quand l'appareil doit être utilisé avec un gaz différent
de celui avec lequel il a été étalonné et essayé en usine, il conviendra de se procurer le
kit de transformation prévu à cet effet et de procéder de la manière suivante :
1. Démonter le panneau d'habillage.
2. Ouvrir la chambre étanche.
3. Décrocher le clip C de fixation et enlever le tuyau gaz A du groupe ventilateur - ven-
turi.
4. Remplacer la buse B présente dans le tuyau gaz avec celle contenue dans le kit de
transformation.
5. Remonter le tuyau gaz A avec le clip et vérifier l'étanchéité de la connexion.
6. Appliquer la plaquette adhésive contenue dans le kit de transformation près de la
plaque d'identification portant les données techniques.
7. Remonter la chambre étanche et le panneau d'habillage.
8. Modifier le paramètre concernant le type de gaz :
• Mettre la chaudière en mode veille
• appuyer sur les touches sanitaire rep. 1 - fig. 1 pendant 10 secondes : l'affi-
cheur visualise "P01" clignotant.
• appuyer sur les touches sanitaire rep. 1 - fig. 1) pour programmer le paramètre
00 (fonctionnement au méthane) ou 01 (fonctionnement au GPL).
• appuyer sur les touches sanitaire rep. 1 - fig. 1 pendant 10 secondes.
• la chaudière repasse en mode veille
9. Relier un analyseur de combustion à la sortie de fumées de la chaudière, vérifier
que la concentration en CO2 dans les fumées, avec la chaudière fonctionnant à
puissance maximum et minimum, correspond à celle prévue dans le tableau des
données techniques pour le type de gaz.
fig. 15 - Transformation du gaz d'alimentation
26 FR
ECONCEPT TECH 25 C - 35 C
Activation du mode TEST
Appuyer simultanément sur les touches chauffage (rep. 3 - fig. 1) pendant 5 secondes pour activer
le mode TEST. La chaudière s'allume à la puissance maximale de chauffage fixée comme décrit
dans le paragraphe suivant.
Les pictogrammes du chauffage et de l'eau sanitaire (fig. 16) clignotent sur l'afficheur ; la puissan-
ce de chauffage sera affichée à côté.
Appuyer sur les touches chauffage (rep. 3 - fig. 1) pour augmenter ou diminuer la puissance (Mi-
nimum = 0%, Maximum = 100%).
Si l'on appuie sur la touche sanitaire "-" (rep. 1 - fig. 1), la puissance de la chaudière est réglée
immédiatement sur le minimum (0%). Si l'on appuie sur la touche sanitaire "+" (rep. 2 - fig. 1), la
puissance de la chaudière est réglée immédiatement sur le maximum (100%).
En cas d'activation du mode TEST et de prélèvement d'eau chaude sanitaire, suffisant pour activer
le mode Sanitaire, la chaudière reste en mode TEST, mais la soupape à 3 voies se positionne sur
"Sanitaire".
Pour quitter le mode TEST, refaire la séquence d'activation.
Le mode TEST se désactive automatiquement après 15 minutes ou si on ferme le prélèvement
d'eau chaude sanitaire (si le prélèvement en question a suffit pour activer le mode Sanitaire).
Réglage de la puissance de chauffage
Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement TEST
(voirsez. 4.1). Appuyer sur les touches chauffage rep. 3 - fig. 1 pour augmenter ou diminuer la
puissance (minimum = 00 - maximum = 100). En appuyant sur la touche reset dans les 5 secon-
des qui suivent le réglage, la puissance restera celle à peine fixée. Sortir du fonctionnement TEST
(voirsez. 4.1).

4.2 Mise en service

Avant d'allumer la chaudière
• Vérifier l'étanchéité du circuit de gaz.
• Vérifier le préremplissage correct du vase d'expansion.
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière et les in-
stallations.
• Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise à la terre.
• Vérifier que la pression de gaz pour le chauffage est bien celle requise.
• Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours immé-
diats de la chaudière
Vérifications en cours de fonctionnement
• Mettre l'appareil en marche.
• S'assurer de l'étanchéité des circuits combustible et eau.
• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonctionnement
de la chaudière.
• Vérifier l'étanchéité et le fonctionnement du siphon, ainsi que du circuit d'évacuation de l'eau
de condensation.
• Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement.
• Vérifier que la vanne à gaz module correctement en chauffage ou en production ECS.
• Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais
d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance.
• S'assurer que la consommation de combustible indiquée par le compteur corresponde à celle
qui est indiquée dans le tableau des données techniques cap. 5.
• Vérifier qu'en l'absence de besoins thermiques, le brûleur s'allume correctement à l'ouverture
d'un robinet d'eau chaude sanitaire. Contrôler que pendant le fonctionnement en chauffage
à l'ouverture d'un robinet d'eau chaude, le circulateur de chauffage s'arrête et que l'on ait une
production régulière d'eau sanitaire.
• Vérifier la programmation correcte des paramètres et effectuer les personnalisations (courbe
de compensation, puissance, températures etc...).
4.3 Entretien
Contrôle périodique
Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un pro-
fessionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :
• Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats, etc...) doi-
vent fonctionner correctement.
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
• La chambre doit être étanche.
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas présenter
de fuites.
• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour le netto-
yage, ne pas utiliser de produits chimiques ni de brosses en acier.
• L'électrode doit être libre de toute incrustation et positionnée correctement.
• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas,
ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
• Le vase d'expansion doit être chargé.
• La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans les table-
aux correspondants.
• Les évacuations de condensation doivent être libres de tout obstacle et ne pas présenter de
fuites.
cod. 3540R810 - 02/2010 (Rev. 00)
fig. 16 - Mode TEST (puissance chauffage = 100%)
