Betriebsanleitung SATAjet RP (DIGITAL 2)

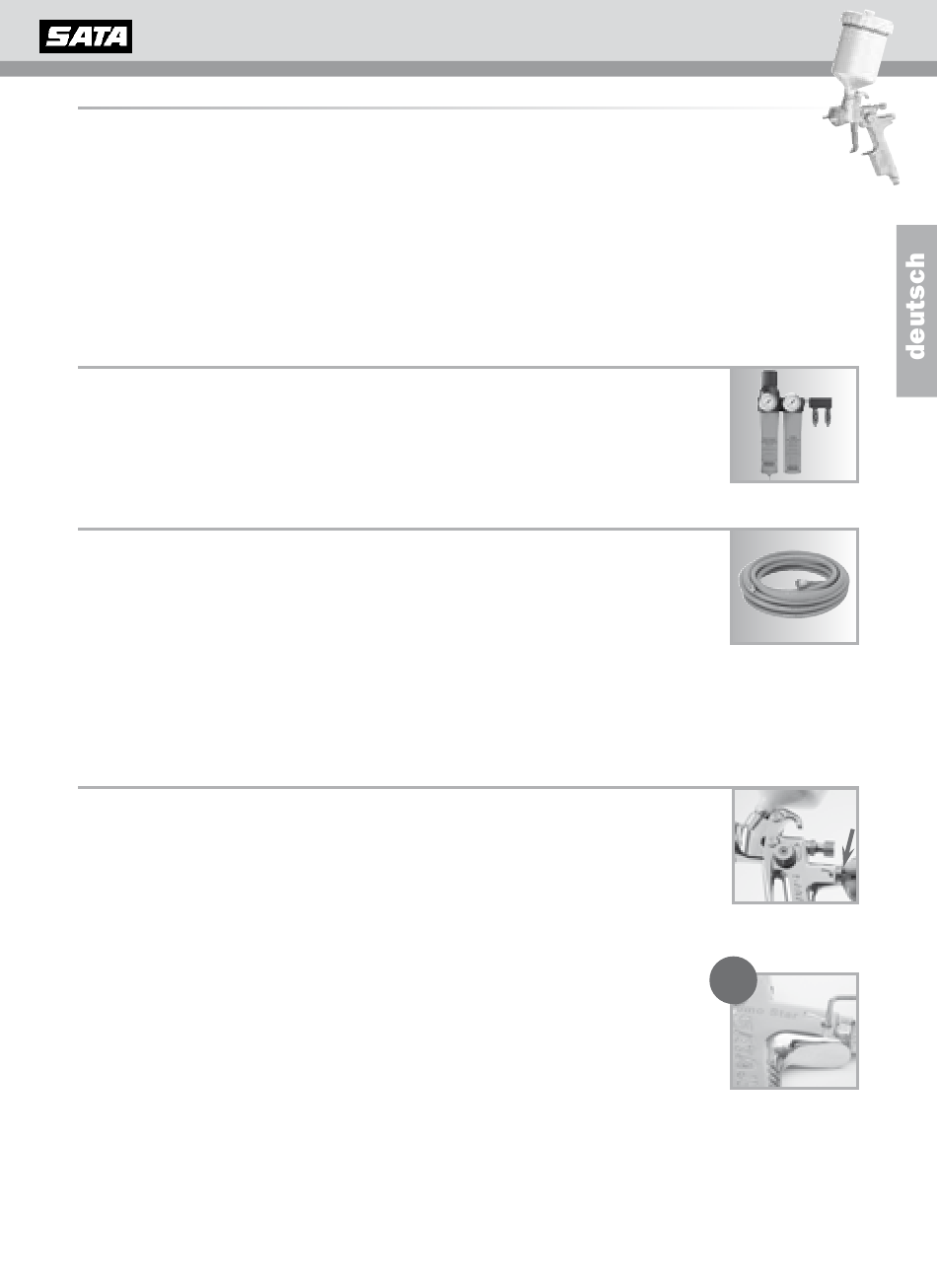

4. Inbetriebnahme
Vor jeder Inbetriebnahme, besonders nach jeder Reinigung und nach Reparaturarbeiten,
ist der feste Sitz aller Schrauben und Muttern zu überprüfen. Dies gilt insbesondere für die
Materialmengenregulierschraube (Kontermutter), die Rund-/Breitstrahlregulierung sowie die
Inbusschraube Pos. 3624 für den Luftmikrometer. Die Lackierpistole wurde vor dem Versand
mit Korrosionsschutzmittel behandelt und sollte daher vor Gebrauch mit Verdünnung oder
Reinigungsmittel durchgespült werden. Bei Wartungs- und Reparaturarbeiten jeglicher Art muß
das Gerät in drucklosem Zustand sein, d.h. vom Luftnetz abgekuppelt werden. Nichtbeachtung
dieses Sicherheitshinweises kann zu Beschädigungen und Verletzungen, bis hin zum Tode,
führen. SATA übernimmt keine Haftung für eventuelle Folgen der Nichtbeachtung.
4.1 Saubere Spritzluft
...am sichersten durch Verwendung von:
Kombi-Feinfiltern mit integriertem Druckregler zur Spritzdruckgrob-
einstellung. Durch hohen Druckverlust im Luftschlauch/Kupplung sollte
der Fließdruck an der Lackierpistole überprüft/eingestellt werden.
Art.Nr. 92296
4.2 Ausreichendes Luftvolumen
...durch bedarfsgerechte Kompressorleistung,große Luftleitungsquer-
schnitte und, zur Vermeidung von zu großem Druckverlust, einen
Luftschlauch mit mindestens 9 mm Innendurchmesser in antistatischer,
silikonfreier und druckfester Ausführung. Vor der Montage an den Luft-
anschluß (G ¼ a) sollte der Luftschlauch ausgeblasen werden. Der
Luftschlauch muß für mind. 10 bar druckfest und lösemittelbeständig
sein. Gesamtableitungswiderstand < 100 Mio. Ohm, nicht beständig
gegen Benzin und Öle.
Art.Nr. 53090 (Länge 10m)
4.3 Luftmikrometer
Integrierten Mikrometer für max. Durchgang völlig öffnen, d.h. senk-
recht auf Position III stellen (außer bei SATAjet DIGITAL 2). Druck
kann direkt an der Lackierpistole geregelt werden. Durch den stufenlos
verstellbaren Luftmikrometer kann der Pistoleninnendruck verändert
werden. Pistole an das Luftnetz anschließen, Abzugbügel betätigen und
gewünschten Pistoleninnendruck einstellen.
Bitte beachten:
- Längs gestellter
Pistolenkörper)
= maximale Zerstäubung, maximaler Pistoleninnendruck (gleich
Pistolen-eingangsdruck)
- Position I oder II (quer zum Pistolenkörper) = minimale Zerstäubung,
minimaler Pistoleninnendruck (bei kleinen Lackierarbeiten, Sprenkeln,
etc.)
Achtung: Bei an das Luftnetz angekuppelter Pistole darf die
Arretierschraube für den Luftmikrometer, Pos. 3624, keinesfalls
ausgebaut werden. Wenn die Arretierschraube ausgebaut worden
ist, darf die Pistole nicht in Betrieb genommen werden.
Mikrometer (Position III - parallel zum
!
I.3
