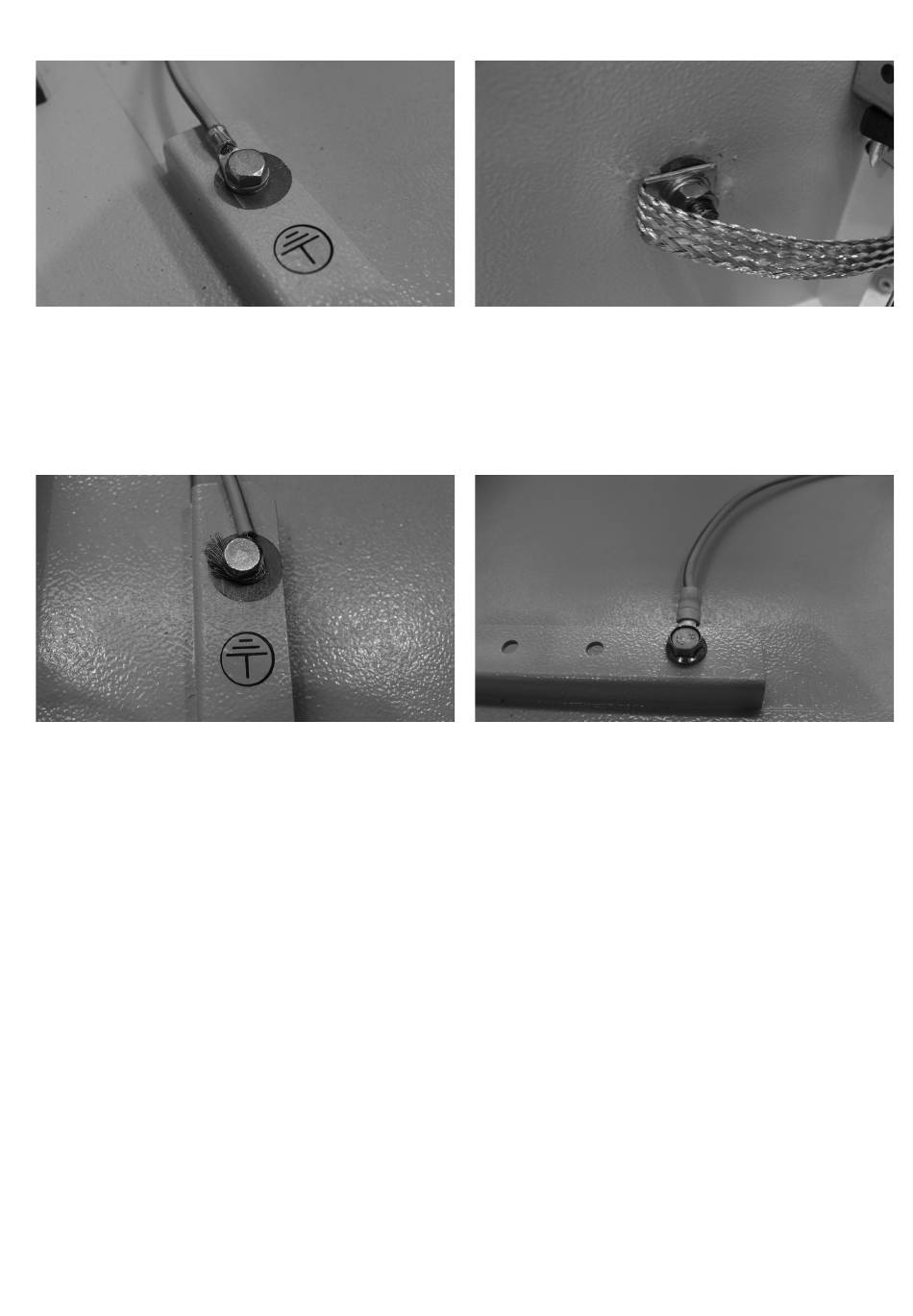

Les fig. 8a - 8b montrent une mise à la terre réalisée correctement.
Fig. 8a
Les fig. 8c - 8d montrent une mise à la terre réalisée de manière incorrecte qui en plus d'être dangereuses, ne garantit
pas le fonctionnement correct du VSC.
Fig. 8c
Câblages
Réaliser des raccordements courts à l'intérieur des
compartiments de moyenne tension (1 mètre au maximum)
et éviter de les placer à proximité des barres de moyenne
tension.
Tous les raccordements longs doivent être posés le plus
possible le long du châssis métallique. Les raccordements
longs doivent en outre être dotés d'anneaux en ferrite pour
supprimer les perturbations à haute fréquence.
Il convient d'introduire les câbles dans des tubes métalliques
(mis à la terre en plusieurs points) quand ceux-ci sont soumis
ou peuvent provoquer des perturbations.
Procédures de câblage et de mise à la terre en accord avec
les Normes IEC 61000-5-2: "Technical report: Installation and
mitigation guidelines".
Fig. 8b
Fig. 8d
Dans la mesure du possible les câbles d'alimentation et des
circuits auxiliaires doivent être tressés. Leur longueur doit être
calculée de manière appropriée pour éviter les excédents et la
longueur maximale doit être :
• 135 m pour des tensions auxiliaires de 24 à 130V
• 400 m pour des tensions auxiliaires de 220 à 250V
En dépassant les longueurs ci-dessus, il faut un filtre
additionnel pour chaque entrée de commande utilisée
(contacter ABB).
Dans tous les cas, la partie de câble excédent doit être
enroulée séparément et placée dans le compartiment de
l'appareillage de basse tension. Toujours éviter de les placer
près des câbles de moyenne tension ou près des câbles
pouvant produire des perturbations ou des parasites, tels
que les câbles des transformateurs de courant ou les câbles
d'alimentation.
23
