7.7. Instructions pour le démontage ou
le remplacement des fusibles
7.7.1.
Généralités
• Toutes les opérations décrites ci-dessous
doivent être exécutées par du personnel
ayant une qualification suffisante et une
connaissance détaillée de l'appareillage.
• Ne pas extraire le contacteur si la cellule
n'est pas solidement fixée dans le tableau
ou à une embase stable.
• Vérifier que le contacteur est ouvert avant
de procéder au sectionnement et à son
extraction de la cellule.
• Vérifier que le contacteur est ouvert avant
de procéder au remplacement des fusibles.
• Le contacteur débrochable n'est pas prévu
pour loger les fusibles CMF/BS et CEF/BS.
Le porte-fusible est prévu pour l'installation de fusibles ayant
des dimensions et un percuteur de type moyen, normalisé
DIN 43625 (1983) et BS 2692 (1975), et avec des
caractéristiques électriques conformes CEI 282-1 (1974). Le
porte-fusible est toujours doté du dispositif d'ouverture
automatique en cas de fusion du fusible; ce même dispositif
empêche la fermeture du contacteur en cas d'absence même
d'un seul fusible.
7.7.2.
Opérations préliminaires pour le remplacement
des fusibles
a) VSC/P
Pour remplacer les fusibles il faut extraire le contacteur de
la cellule. Les instructions pour les manoeuvres d'extraction
sont indiquées dans les manuels des tableaux/cellules.

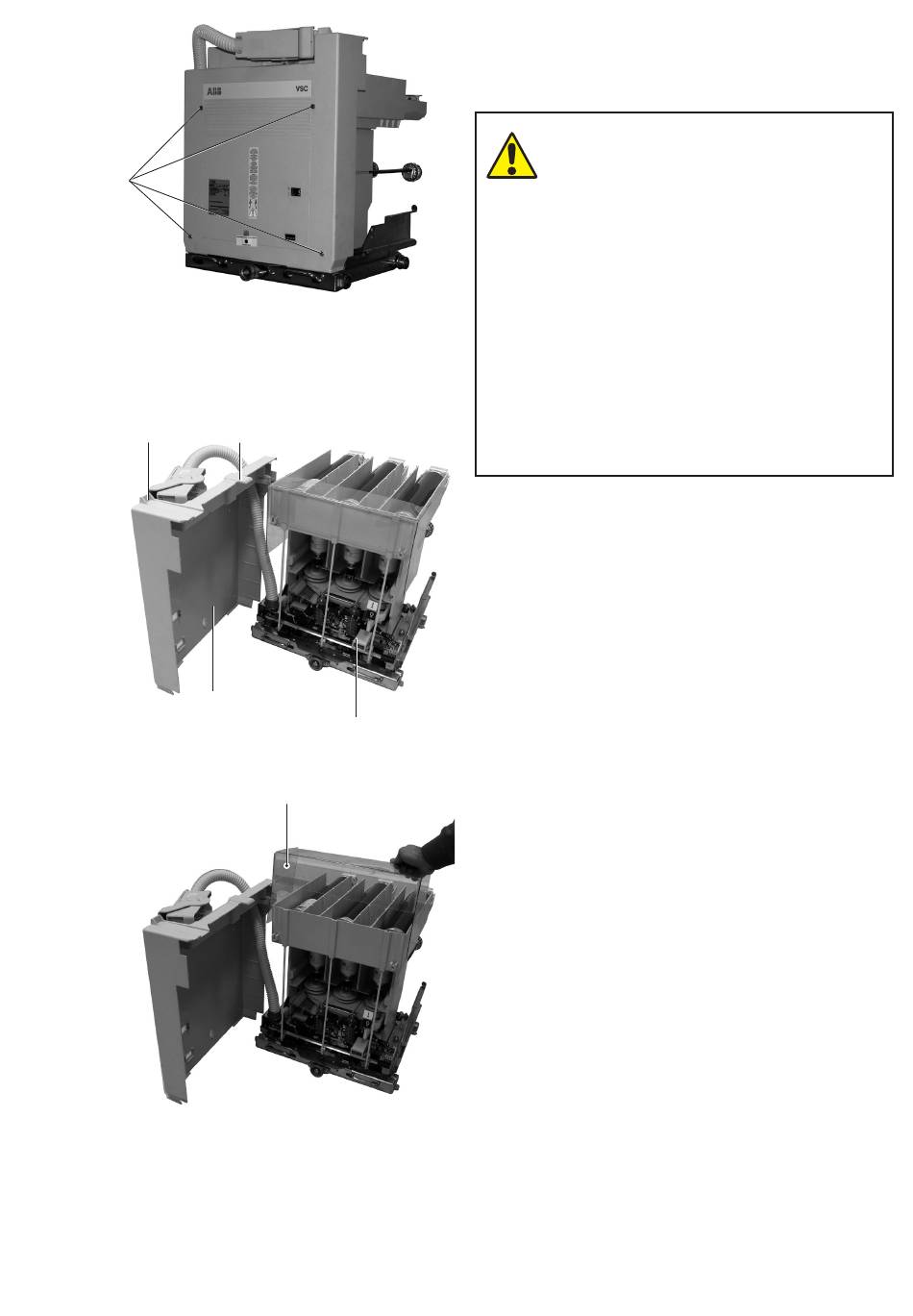

Le contacteur étant extrait du tableau, dévisser les quatre vis
de fixation de l'écran et les rondelles DIN (fig. 18a) et le
positionner comme illustré par la fig. 18b. Pour les
contacteurs de 12 kV enlever la protection (2) et (fig. 18c)
remplacer les fusibles en respectant les instructions indiquées
au par. 7.8.
b) VSC/PN et VSC/PNG
Pour remplacer les fusibles il est nécessaire d'extraire le
contacteur de la cellule. Les instructions pour les manoeuvres
d'extraction sont indiquées dans les manuels des tableaux/
cellules, puis procéder au remplacement des fusibles suivant
les instructions reportées au par. 7.8.
