4.0 MaTRxi seljatoe paigaldamine
Tähtis! Enne paigaldamist veenduge, et vasak ja parem kinnitusplaat
on seljatoe toru küljes samale kõrgusele kinnitatud.
Tähtis! Korralikult töötamiseks ja õige toe tagamiseks peavad kõik
MaTRxi seljatoed olema seljatoe torude keskel.
Järgmises jaotises on toodud erinevate MaTRxi seljatugede paigaldusskeemid. Tehke
kaasas olnud ruumi säästvate kinnitite abil kindlaks, milliseid kinnitusvahendeid teil
vaja läheb (nt kruvid/vahehoidikud/seibid), et MaTRxi seljatugi kinnitusplaatide
keskele panna ja paigaldada.
Märkus. Õigeks paigaldamiseks jätke meelde, et vajalikud kinnitusvahendid võivad
joonistel toodutest erineda.
4.1 MaTRx-PB ja MaTRX-PB Deep
MATRX PB JA PB-DEEPI RUUMI SÄÄSTVATE KINNITITE PAIGALDAMINE*
Tähelepanu. Vajalikud kinnitusvahendid võivad seljatoe suurusest ja seljatoe toru
laiusest olenevalt erineda. Pildid on toodud ainult näiteks.
72

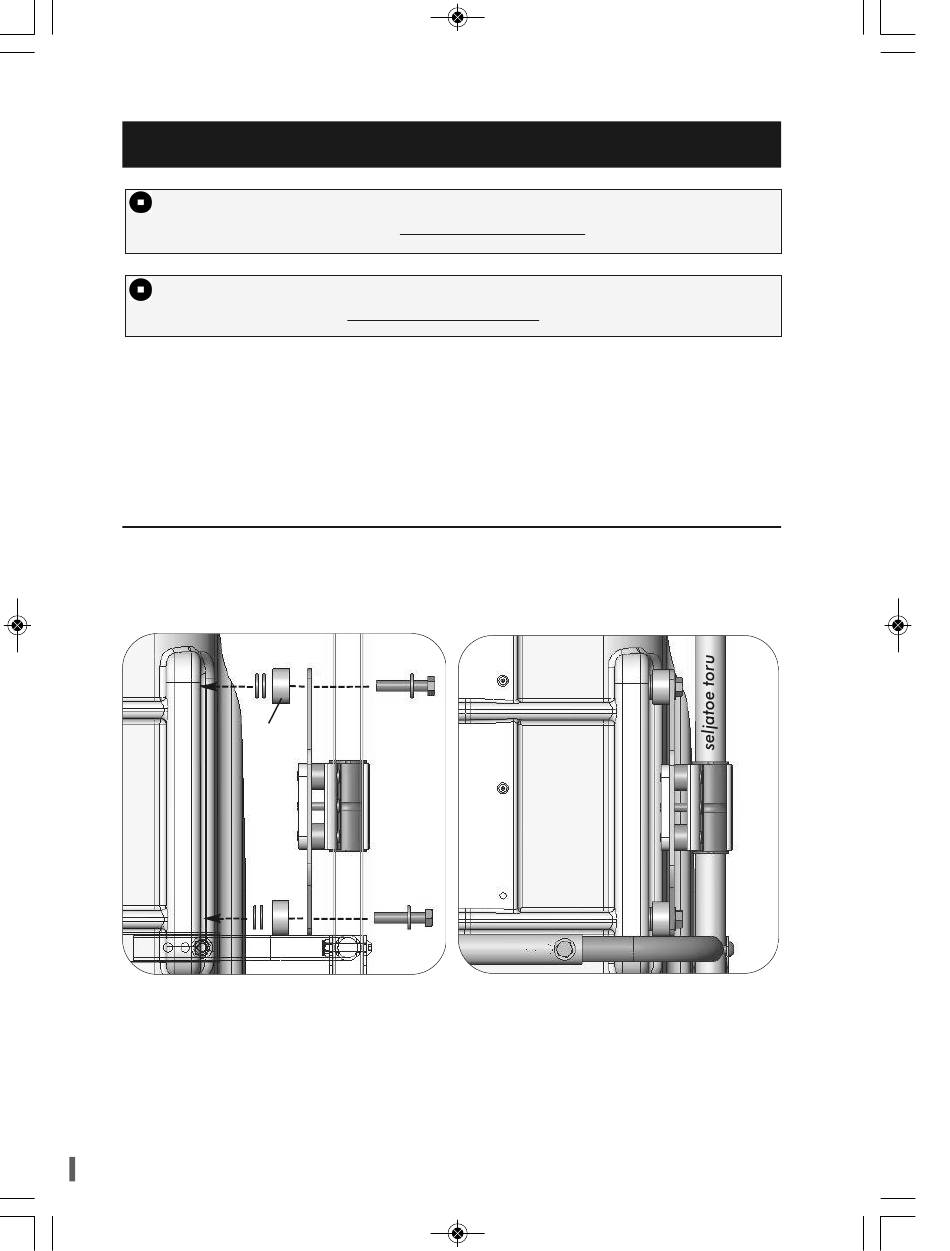

vahehoidik
MaTRx-PB
seljatoe kor-
pus
