3.0 Sestavení a seřízení před montáží
3.1 Seřízení upínačů a montážních desek:
i) SEŘÍ Z ENÍ HLOUBKY SEDÁ KU:
Sady upínačů pro zadní svislé trubky je možné montovat na zadní svislé trubky
nacházející se v přední nebo zadní poloze. Sady upínačů pro zadní svislé trubky
jsou ve výrobním závodě sestaveny v zadním montážním uspořádání – viz obrázek
3A níže. Montážní deska v provedení s drážkami umožňuje seřizování v rozsahu
až 38 (1,5") dopředu a dozadu vzhledem k poloze zadní svislé trubky.
mm
Zadní uspořádání zadních svislých trubek umožňuje nastavení maximální
hloubky sedáku invalidního vozíku (maximální posunutí dozadu o 64
vzhledem k poloze zadních svislých trubek).
Obrácením upínačů na zadních svislých trubkách lze změnit uspořádání sestavy
tak, aby umožňovala použití přední montážní polohy vzhledem k poloze zadních
svislých trubek* (maximální posunutí dopředu až o 64
níže.
* Poznámka: Při použití v přední poloze je nutné montážní desky rovněž sejmout a znovu
namontovat se správnou orientací, která je znázorněna níže.
P O Z N Á M K A
Při určování montážní polohy opěradla MaTRx je nutné zajistit, aby nedošlo
ke zhoršení stability invalidního vozíku.
Změnou nastavení přední a zadní polohy opěradla se změní poloha těžiště
uživatele na invalidním vozíku. Posunutí opěradla do nejzazší polohy může
významně snížit stabilitu invalidního vozíku při náklonu dozadu. Obdobně
platí, že posunutí opěradla dopředu sníží stabilitu invalidního vozíku při ná-
klonu dopředu.

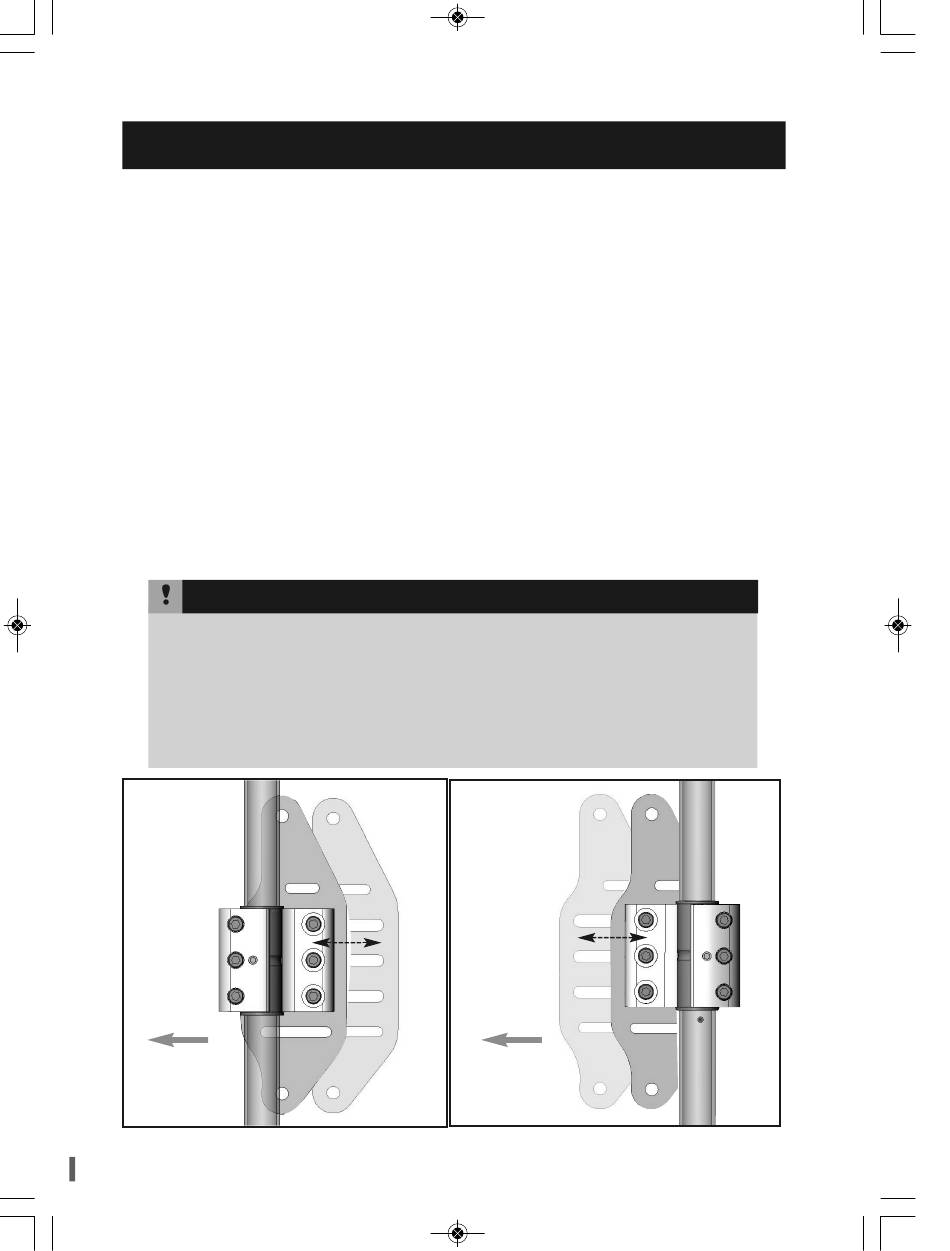

Obrázek 3A
Přední strana
invalidního
vozíku
Montážní deska při nejzazší poloze
opěradla (maximální hloubka sedáku)
58
Obrázek 3B
1.5"
(38 )
mm
Přední strana
invalidního
vozíku
Montážní deska při poloze
opěradla zcela vpředu
(2,5")
mm
(2,5" ) ) – viz obrázek 3B
mm
