3.0 Paigaldusele eelnev seadistamine ja reguleerimine
3.1 Kinnitusklambri ja -plaadi reguleerimine
i) ISTME SÜGAVUSE REGULEERIMINE
Seljatoe toru klambrid võib torudele paigaldada ettepoole või tahapoole suunatud
asendis. Tehases on seljatoe toru klambrid kokku pandud tahapoole suunatud
asendis. Vt allolevat joonist 3A. Piludega kinnitusplaadi abil saab seljatuge
seljatoe toru klambri suhtes 38
Kui klambrid on paigutatud suunaga tahapoole, saab ratastooli istme seada
maksimaalselt sügavaks (maksimaalselt 64
torude suhtes).
Kui pöörate klambrid seljatoe torudel ümber, saab seadmed ümber reguleerida ja
kasutada paigaldusasendit*, mis on seljatoe torude suhtes suunaga ettepoole
(maksimaalselt 64
*Märkus. Suunaga ettepoole asendis tuleb ka kinnitusplaadid eemaldada ja õiges asendis
paigaldada. Vt allolevat teavet.
T Ä H E L E P A N U
Veenduge MaTRxi paigaldusasendit määrates, et see ei mõjuta ratastooli stabiilsust.
Seljatoe eesmise ja tagumise asendi reguleerimine muudab kasutaja raskuskeset
ratastoolis. Tahapoole kallutatud seljatugi vähendab oluliselt ratastooli tagumise
osa stabiilsust. Sarnaselt vähendab rohkem ettepoole kallutatud seljatugi oluliselt
ratastooli eesmise osa stabiilsust.

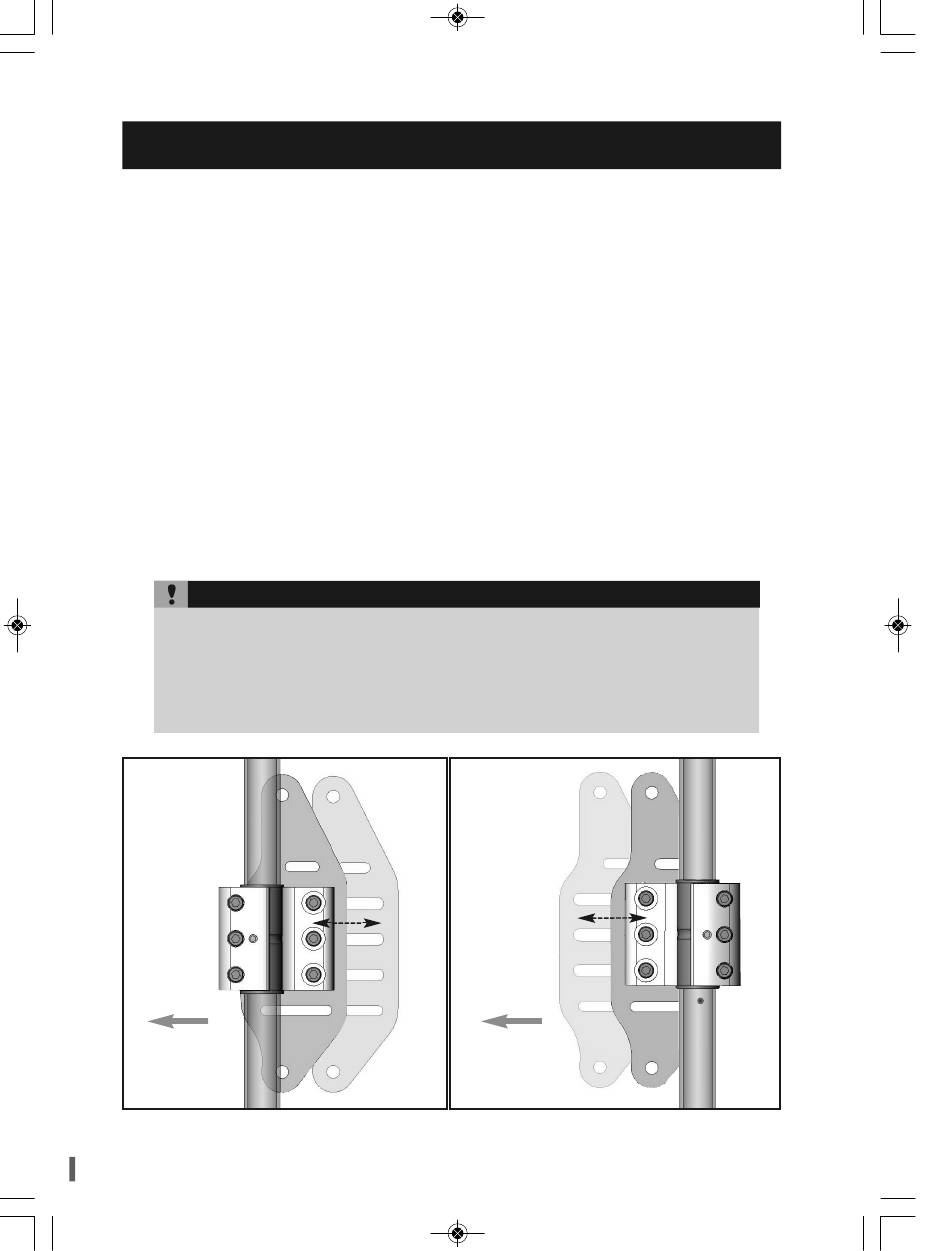

Joonis 3A
Ratastooli
esiosa
Kinnitusplaat kõige tagumises asendis
(istme maksimaalne sügavus).
70
(1,5 tolli) ette- ja tahapoole liigutada.
mm
(2,5-tolline) nihe ettepoole). Vt allolevat joonist 3B.
mm
1,5 toll
(38 )
mm
(2,5-tolline) nihe tahapoole seljatoe
mm
Joonis 3B
Ratastooli
esiosa
Kinnitusplaat kõige eesmises asendis.
