Installation électrique
4.5 Accès
•
Retirer le couvercle à l'aide d'un tournevis (voir
l'Illustration 4.3) ou en desserrant les vis de
fixation (voir l'Illustration 4.4).

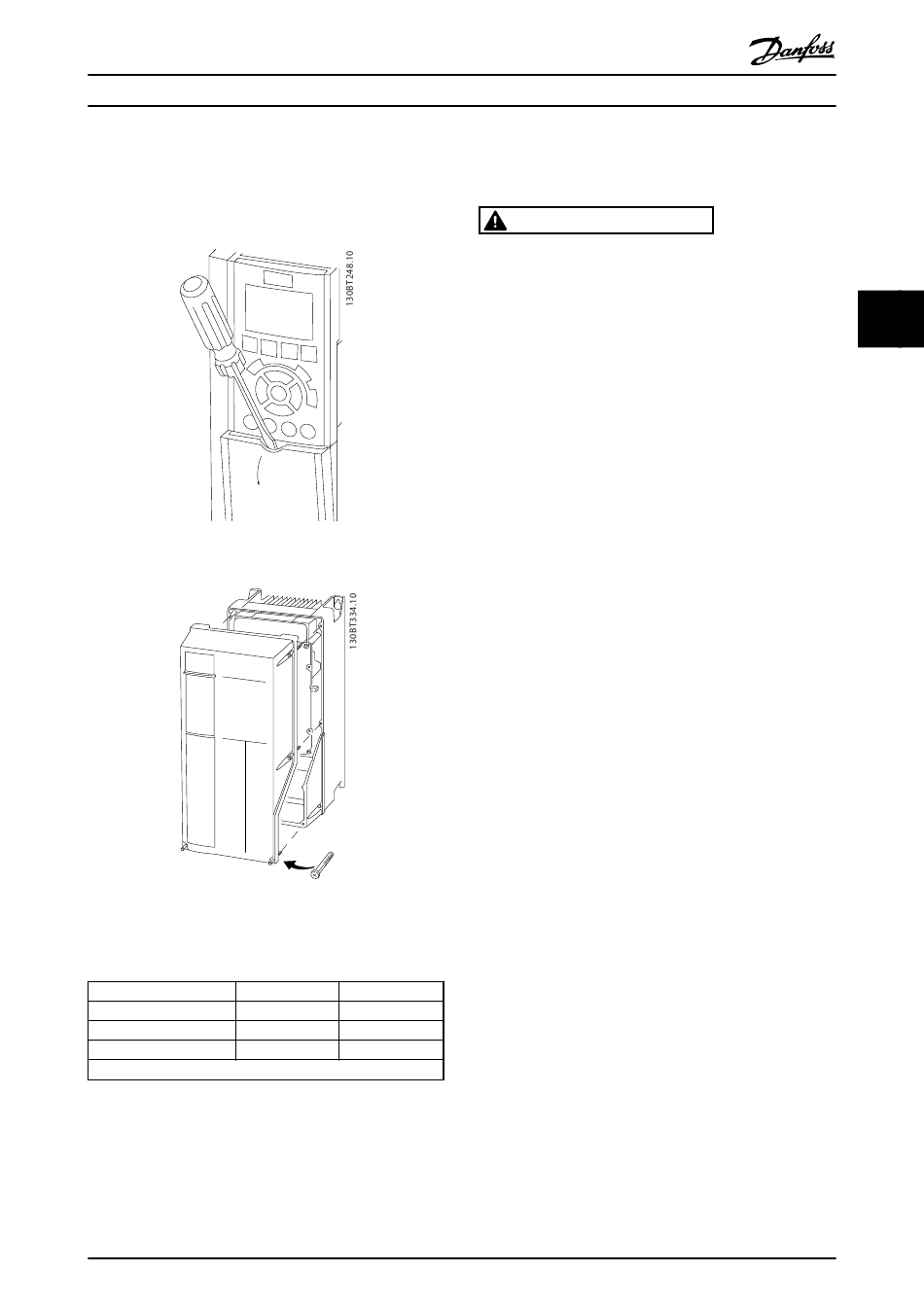

Illustration 4.3 Accès au câblage des protections IP20 et IP21
Illustration 4.4 Accès au câblage des protections IP55 et IP66
Voir le Tableau 4.2 avant de serrer les couvercles.
Protection
A4/A5
B1/B2
C1/C2
Aucune vis à serrer pour A1/A2/A3/B3/B4/C3/C4.
Tableau 4.2 Couples de serrage pour les couvercles [Nm]
Manuel d'utilisation du VLT
IP55 IP66
2 2
2,2 2,2
2,2 2,2
MG33AN04 - Rév. 2013-10-25
®
AutomationDrive FC 301/302

4.6 Raccordement du moteur

AVERTISSEMENT
TENSION INDUITE !
La tension induite des câbles moteur de sortie
acheminés ensemble peut charger les condensateurs de
l'équipement, même lorsque l'équipement est hors
tension et verrouillé. Le fait de ne pas acheminer les
câbles du moteur de sortie séparément peut entraîner le
décès ou des blessures graves.
•
Respecter les réglementations locales et
nationales pour les sections de câble. Pour les
sections de câble maximales, voir la section
8.1 Données électriques.
•
Respecter les exigences de câblage spécifiées par
le fabricant du moteur.
•
Des débouchures de câbles moteur ou des
panneaux d'accès sont prévus en bas des unités
IP21 (NEMA 1/12) et supérieures.
•
Ne pas câbler un dispositif d'amorçage ou à pôles
commutables (p. ex. moteur Dahlander ou
moteur à bagues à induction) entre le variateur
de fréquence et le moteur.
Procédure
1. Dénuder une section de l'isolation extérieure du
câble.
2. Placer le câble dénudé sous l'étrier afin d'établir
une fixation mécanique et un contact électrique
entre le blindage de câble et la terre.
3. Relier le fil de terre à la borne de terre la plus
proche conformément aux instructions de mise à
la terre fournies à la section 4.3 Mise à la terre,
voir Illustration 4.5.
4. Raccorder le câblage du moteur triphasé aux
bornes 96 (U), 97 (V) et 98 (W), voir Illustration 4.5.
5. Serrer les bornes en respectant les informations
fournies dans la section 8.8 Couples de serrage des
raccords.
