Installation mécanique

3.3 Installation

AVIS!
Le montage incorrect peut entraîner une surchauffe et
une performance réduite.
Refroidissement
•
S'assurer qu'un dégagement en haut et en bas
est prévu pour le refroidissement. Voir
l'Illustration 3.2 pour les exigences de
dégagement.

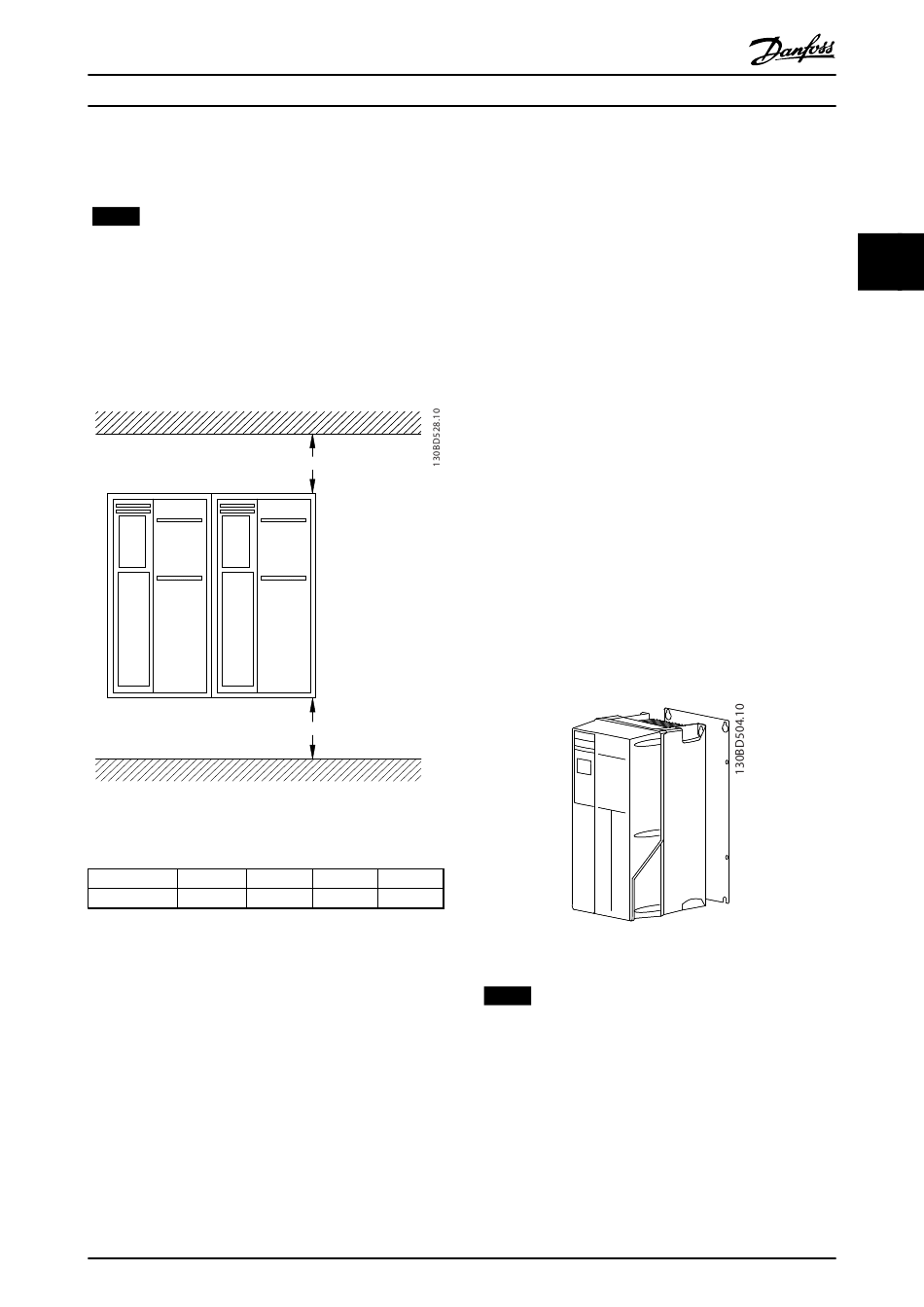

Illustration 3.2 Dégagement en haut et en bas pour le refroi-
dissement
Protection A1-A5
a [mm] 100
Tableau 3.2 Exigences de dégagement minimum pour la
circulation d'air
Manuel d'utilisation du VLT
a
a
B1-B4 C1, C3 C2, C4
200 200 225
MG33AN04 - Rév. 2013-10-25
®
AutomationDrive FC 301/302
Levage
•
Pour déterminer une méthode de levage sûre,
vérifier le poids de l'unité. Se reporter à la section
8.9 Dimensionnements puissance, poids et
dimensions.
•
S'assurer que le dispositif de levage est adapté à
la tâche à réaliser.
•
Si nécessaire, prévoir un élévateur, une grue ou
un chariot élévateur à fourche présentant les
caractéristiques qui conviennent au déplacement
de l'unité.
•
Pour le levage, utiliser les anneaux de levage sur
l'unité le cas échéant.
Installation
1. Veiller à ce que l'emplacement d'installation soit
suffisamment résistant pour supporter le poids de
l'unité. Le variateur de fréquence permet l'instal-
lation côte à côte.
2. Placer l'unité aussi près que possible du moteur.
Maintenir aussi courtes que possible les liaisons
de mise à la terre.
3. Monter l'unité verticalement sur une surface
plane solide ou sur la plaque arrière optionnelle.
4. Utiliser les trous de fixation ovalisés (si présents)
sur l'unité pour le montage mural.
Installation sur plaque arrière et rails
Illustration 3.3 Installation correcte sur plaque arrière
AVIS!
La plaque arrière est nécessaire pour le montage sur
rails.
3 3
