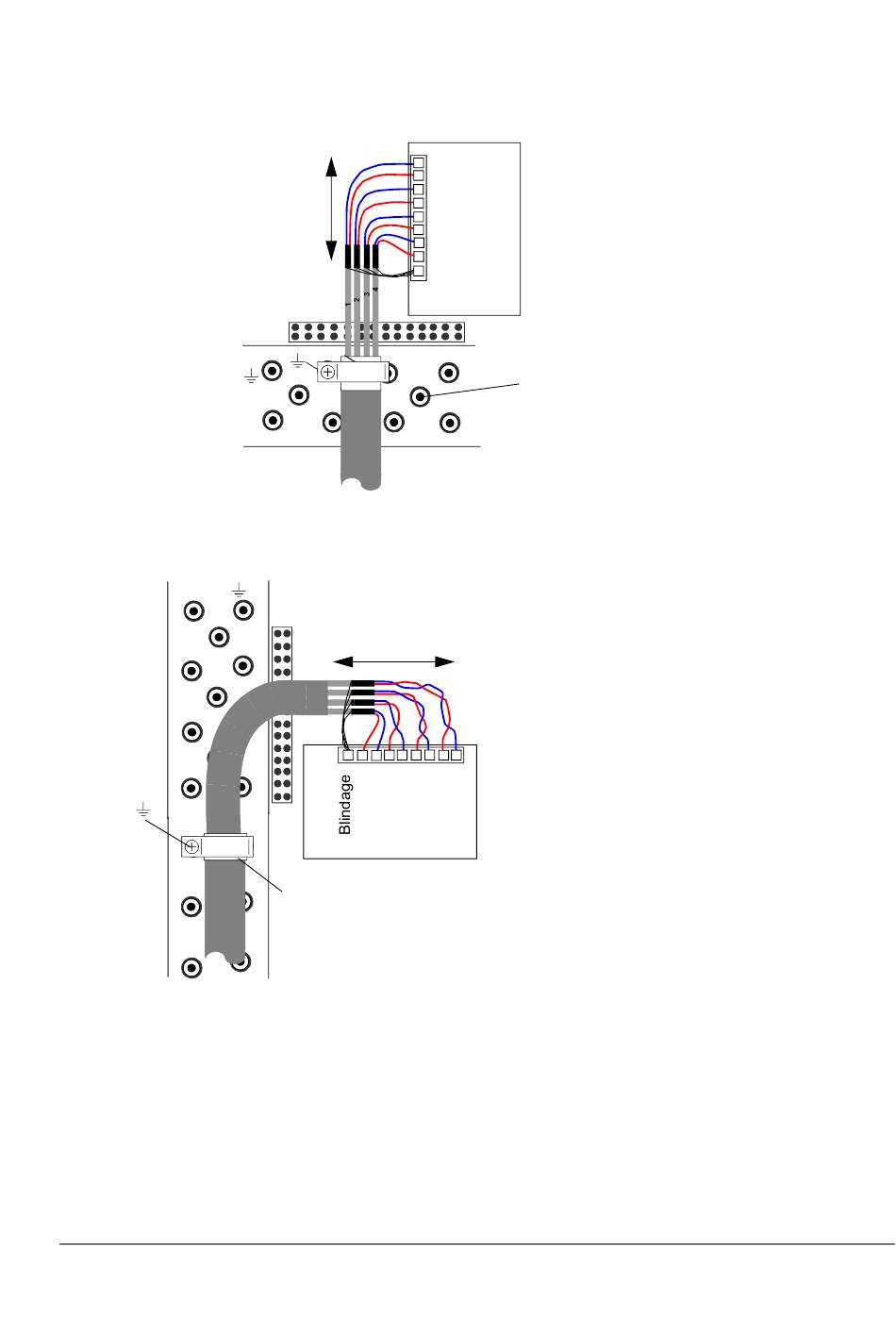

Câblage des modules d'E/S et coupleur réseau
Aussi court que possible
Câblage du module interface codeur incrémental
Entourez la partie dénudée du câble
d'un ruban de cuivre sous le collier.
Attention! Ne pas couper le fil de terre.
Le collier de câble doit être fixé aussi
près que possible des bornes.
Module
Blindage
Aussi court
que possible
1
2
3
4
RTAC
N.B.: Le module RDIO ne comporte
pas de borne de terre pour le
blindage du câble. La mise à la terre
des blindages des câbles se fait ici.
N.B. 1: Si le codeur est de type non
isolé, son câble doit être mis à la
terre côté variateur uniquement. Si
le codeur est isolé galvaniquement
de l'arbre moteur et de la carcasse
du stator, le blindage du câble
codeur doit être mis à la terre côté
variateur et côté codeur.
N.B. 2: Vous devez torsader les fils
des câbles.
Raccordements électriques
67
