Protection Des Variateurs De Tailles R2 À R5 (Acs800-01/U1); Protection Des Variateurs De Taille R6 - ABB ACS800-01 Manuel D'installation

Vous devez utiliser le type de câble spécifié pour les câbles d'entrée du variateur
(cf. chapitre Caractéristiques techniques) pour que les fusibles réseau protègent
également le câble de la résistance. Autre solution possible: un câble blindé à deux
conducteurs de section identique. La longueur maxi du (des) câble(s) de la (des)
résistance(s) est de 10 m (33 ft). Pour les raccordements, cf. schéma de raccorde-
ment de puissance du variateur.
Protection des variateurs de tailles R2 à R5 (ACS800-01/U1)
Nous conseillons fortement d'équiper le variateur d'un contacteur principal à des fins
de sécurité. Vous devez câbler le contacteur pour qu'il s'ouvre en cas de surchauffe
de la résistance. Il s'agit d'une mesure de sécurité primordiale car le variateur ne
pourra pas couper l'alimentation si le hacheur reste conducteur en cas de défaut.

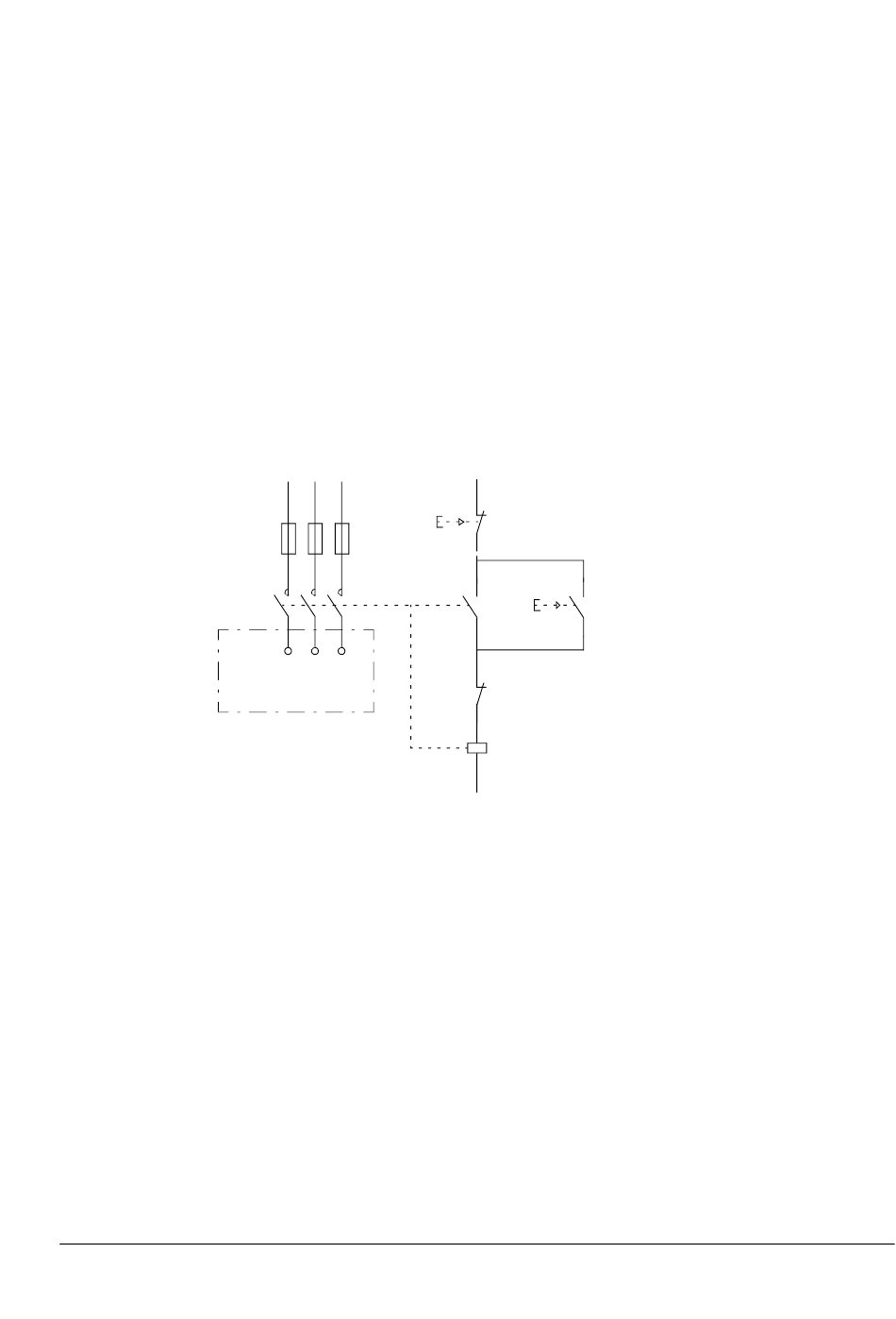

Exemple simple de schéma de câblage.
Fusibles
ACS800

Protection des variateurs de taille R6

Aucun contacteur principal n'est requis pour protéger la résistance des surchauffes
lorsqu'elle est dimensionnée conformément aux instructions et qu'un hacheur de
freinage interne est utilisé. Le variateur interrompera la circulation de courant dans
le pont d'entrée si le hacheur reste conducteur en cas de défaut. N.B.: Si un
hacheur de freinage externe (monté hors du module variateur) est utilisé, un contac-
teur principal est toujours obligatoire.
Une protection thermique (en standard dans les résistances ABB) est obligatoire
pour des raisons de sécurité. Son câble doit être blindé et ne peut être plus long que
le câble de la résistance.
L1 L2 L3
OFF
1 3 5
2 4 6
U1 V1 W1
K1
1
2
13
3
ON
14
4
Protection thermique
Θ
(en standard dans
les résistances ABB)
147
Freinage dynamique
