14. INSTALLER LES COMPOSANTS DE CUISSON

Pièces nécessaires :
1 x Grille de cuisson supérieure (#1)
3 x Grilles de cuisson (#2)
Plaque de diffusion (#3)
1 x
Glissière de la chaudière (#4)
1 x
1 x Plateau principal de la chaudière (#5)
1 x Poignée de la barre de réglage pour chaudière (#25)
1 x Barre de réglage pour chaudière (#26)
Installation :
• Tout d'abord, placez la plaque du diffuseur au fond du corps principal
de manière à ce que l'ouverture centrale s'aligne directement sur le
pot circulaire situé à la base du corps principal. La plaque de diffusion
ne nécessite pas de fixation au bas du corps principal ou du foyer.

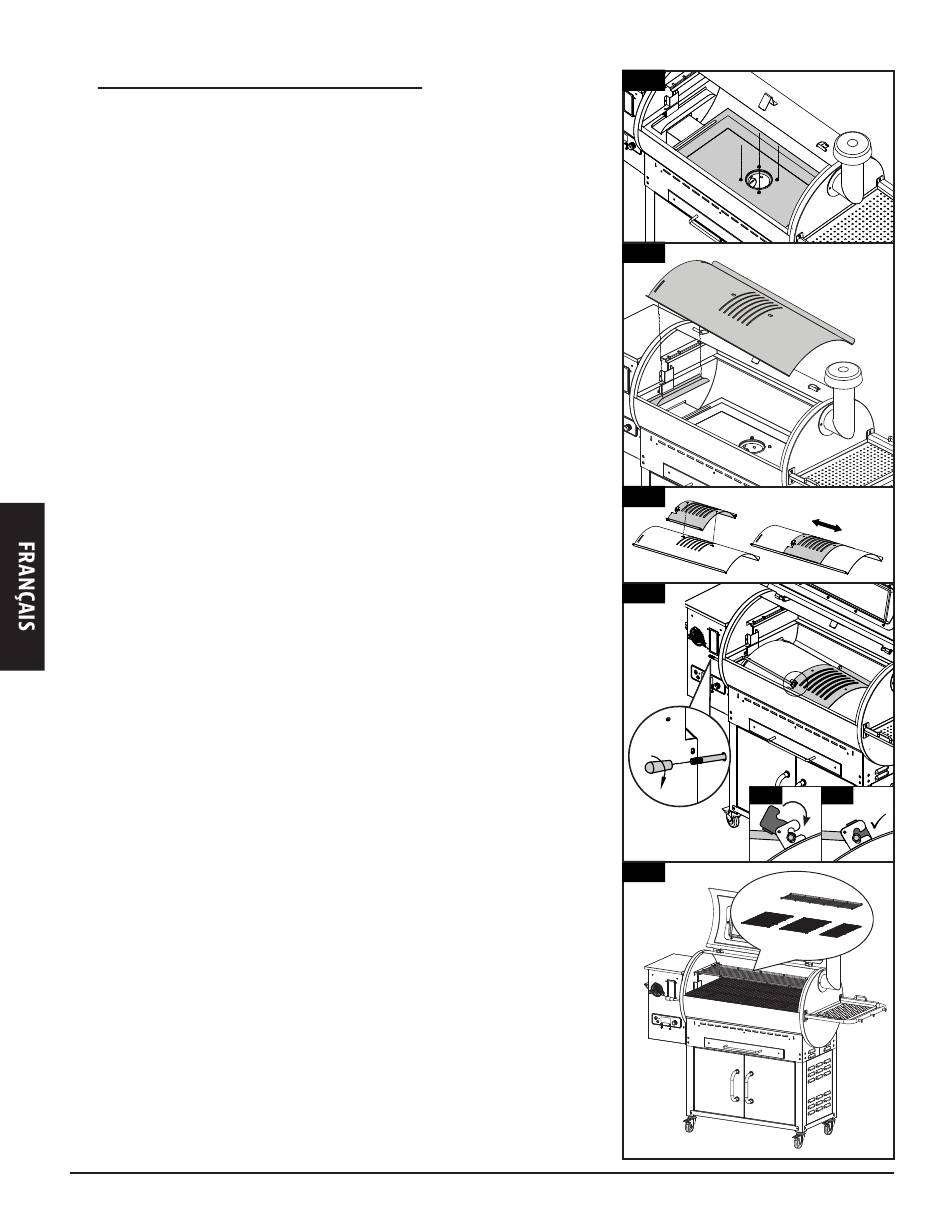

Remarque illustration 14A.
REMARQUE : Les deux pièces de flamme sont légèrement recouvertes
d'huile pour éviter la rouille lorsqu'elles sont expédiées.
• Insérez la plaque principale de la chaudière dans le gril principal, côté
droit en premier. Reposez la plaque principale de la chaudière sur le
rebord intégré (à l'intérieur à droite) du gril principal qui dirige la
graisse vers le seau à graisse. Faites glisser la pièce entière sur le côté
gauche, et les deux fentes de la plaque principale de la chaudière vont
entrez dans le rebord arrondi au-dessus du pot de combustion. Il se
placera légèrement incliné vers le bas. Note illustration 14B.
IMPORTANT : Si la chaudière plateau principal est à la base de la gril
principal, elle est installée de manière incorrecte. Le gril à flamme
doit être incliné, le côté gauche étant plus haut que le côté droit.
• Placez la glissière de la chaudière sur la plaque principale de la
chaudières, couvrant les ouvertures à fentes. Assurez-vous que la
patte surélevée est sur la gauche. Note illustration 14C.
• Commencez par retirer la poignée de la barre de réglage pour chaudière.
Insérez la barre de réglage pour chaudière dans le trou d'ouverture
situé sur le côté gauche du gril principal. Ajoutez la poignée de la barre
de réglage pour chaudière à son extrémité extérieur du gril principal.
Ensuite, glissez l'extrémité encochée de la barre de réglage pour
chaudière dans la patte de verrouillage du glissière de la chaudière, ce
qui vous permettra un accès réglable au glissière de la chaudière de la
plateau principal de la chaudière. Notez les étapes dans 14D.
REMARQUE : Lorsque la glissière de la chaudière est ouverte, et que
la flamme directe est utilisée pendant la cuisson, ne laissez pas le gril
sans surveillance pendant une période quelconque.
• Placez les grilles de cuisson, côte à côte, sur le rebord de la grille à
l'intérieur du gril principal. Placez la grille de cuisson supérieure sur le
rebord supérieur à l'intérieur du gril principal. La grille de cuisson se
mettra en place. Note illustration 14E.
• L'unité est maintenant complètement assemblée.
REMARQUE : Pour maintenir les performances abrasives et de
grillage de vos grilles de cuisson, des soins et un entretien régulier
sont nécessaires.
