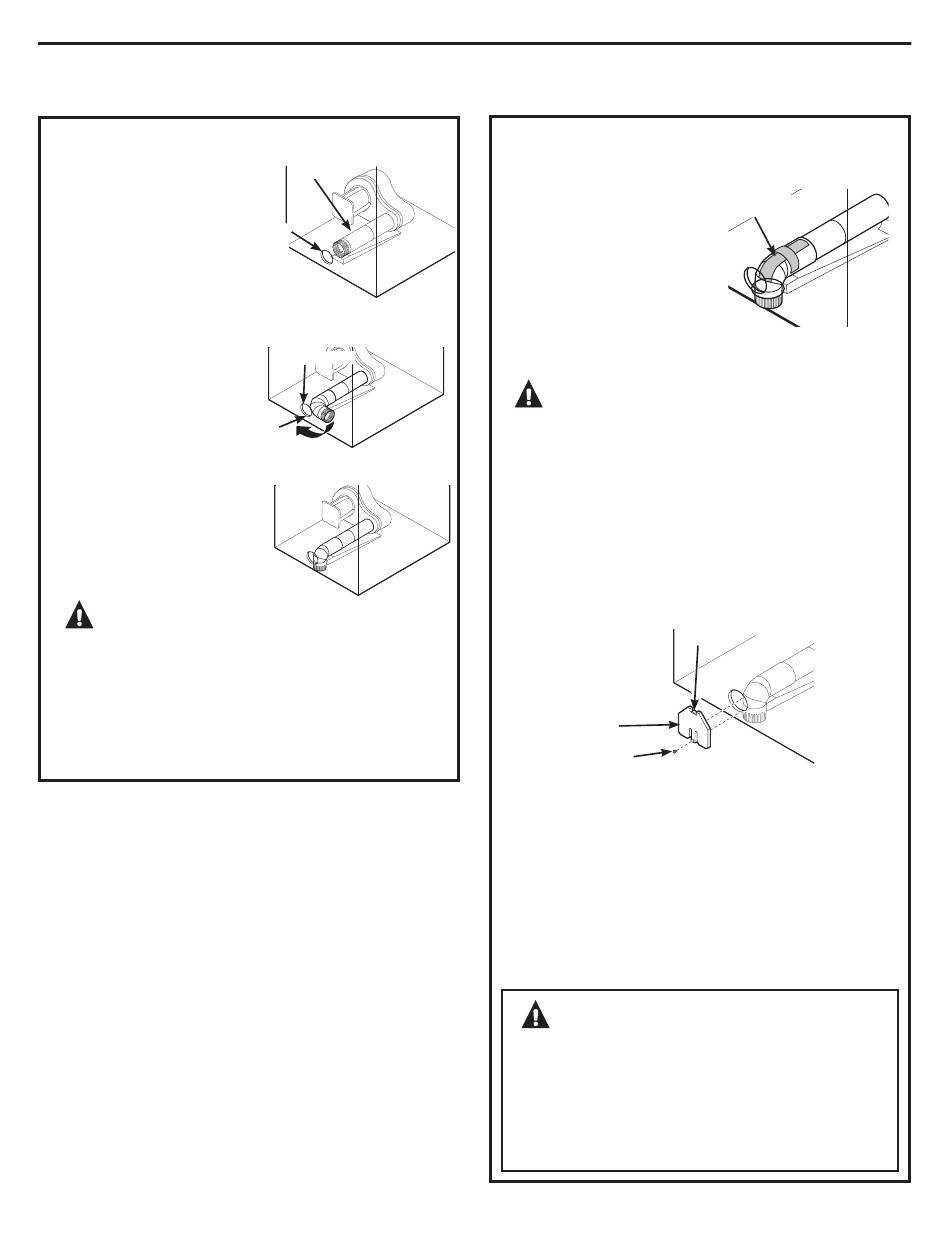

CÓMO AGREGAR UN CONDUCTO NUEVO
• Vuelva a conectar
la porción cortada "A"
del conducto a la caja
Orificio de
del ventilador.
montaje
• Sujete el codo
con cinta en
una posición
de 90 grados
para evitar la rotación.
• Introduzca el codo
a través del orificio
trasero y conéctelo
a la porción "A".
Gire el codo
a través de
la abertura inferior.
PRECAUCIÓN:
o dañar los cables eléctricos ubicados dentro de
la secadora cuando introduzca el conducto.
• Mientras todavía sostiene la tubería y codo de
la abertura trasera, atornille las tuberías
en su lugar con el tornillo conservado con
anterioridad.
Instrucciones de instalación
Porción "A"
Orificio trasero
Abertura
de la parte
inferior
Asegúrese de no tirar
VENTILACIÓN POR LA PARTE INFERIOR
(cont.)
• Aplique cinta aislante
como puede verse en la
junta entre el conducto
interno de la secadora
y el codo.
NOTA: Asegúrese de que
la cinta cubra el orificio
del tornillo de la porción A donde se conecta con
el codo.
PRECAUCIÓN:
conducto interno deben sujetarse con cinta; caso
contrario, pueden separarse y provocar un riesgo
de seguridad.
La secadora cuenta con una salida por
la parte inferior del gabinete en modelos
a gas y eléctricos.
CÓMO AGREGAR LA PLACA DE CUBIERTA
A LA PARTE TRASERA DEL GABINETE
(SALIDA POR LA PARTE INFERIOR)
Placa
de cubierta
Tornillo
Conecte los codos y conductos de metal estándar
para completar el sistema de salida. Cubra
la abertura trasera con la placa de cubierta
(Placa de cubierta – WE1M454), disponible en
su proveedor de servicios local.
Introduzca la lengüeta de la parte superior de la
placa de cubierta dentro de la abertura. Ajuste el
tornillo de la parte inferior de la placa de cubierta.
Coloque la secadora en su ubicación final.
ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR. CUBRA
LA ABERTURA TRASERA CON LA PLACA DE
CUBIERTA (PLACA DE CUBIERTA – WE1M454),
DISPONIBLE EN SU PROVEEDOR DE SERVICIOS
LOCAL.
95
Cinta
aislante
Las juntas del
Lengüeta
