Remplacement des coussinets
des fourchettes de roues
pivotantes
Les fourchettes des roues pivotantes sont montées sur
des coussinets emmanchés en haut et en bas du
fourreau du châssis porteur. Pour contrôler l'état des
coussinets, faire aller et venir les fourchettes d'avant
en arrière et d'un côté à l'autre. Si une des fourchettes
bouge dans le fourreau, ses coussinets sont usés et
doivent être remplacés.
1.
Relever l'unité de coupe en position verticale.
2.
Retirer le circlips et la ou les rondelles de butée
du dessus de la fourchette (Fig. 34).
3.
Dégager la fourchette hors du fourreau, sans
enlever l'entretoise ni les rondelles de butée du
bas de la fourchette. Noter la position des
rondelles de butée sur chaque fourchette afin de
remonter le tout correctement de niveau.
1
3
4
5

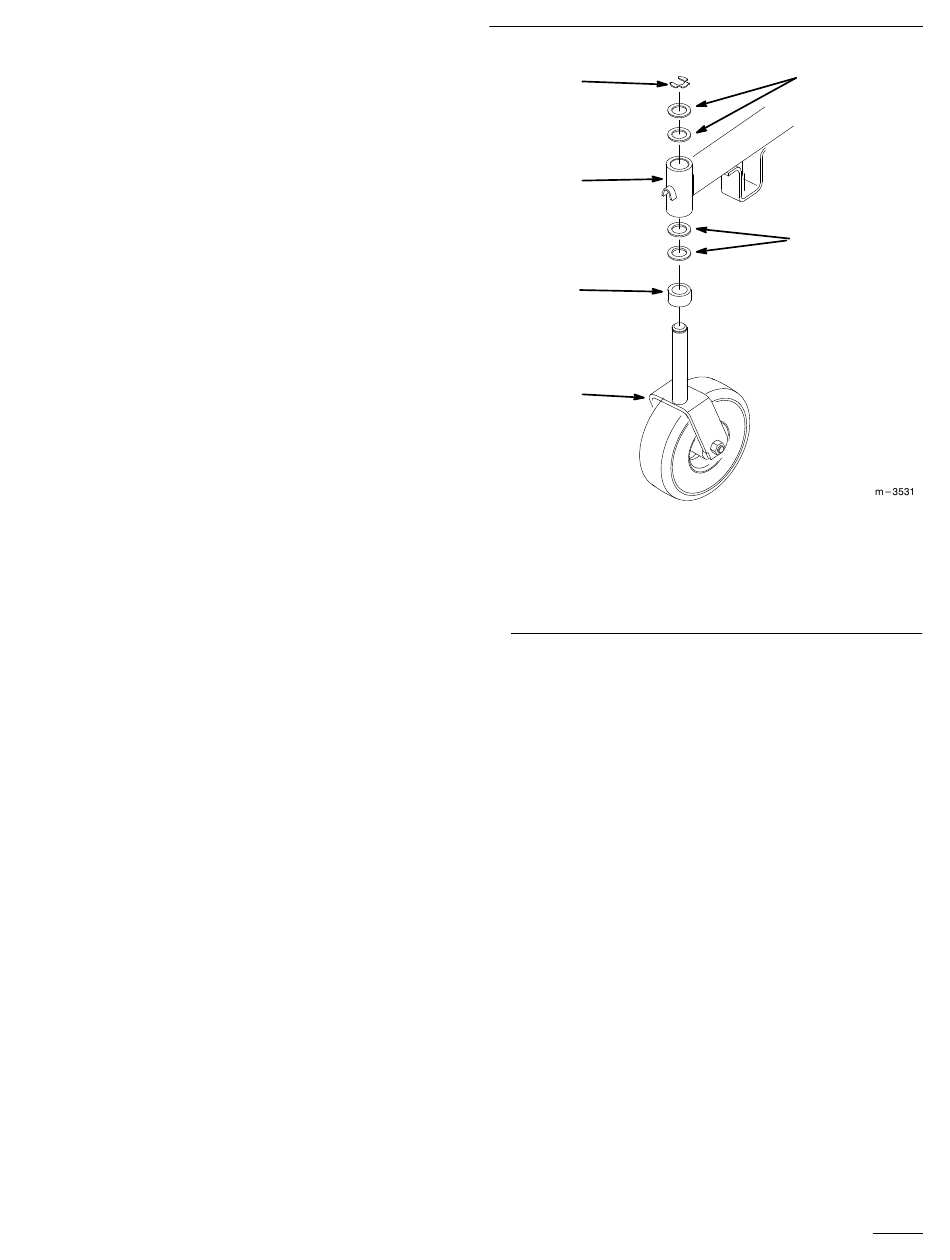

Figure 34
1. Circlips
2. Rondelles de butée (4)
3. Fourreau du châssis
porteur
4.
Introduire un chasse-goupille dans le fourreau et
chasser prudemment les coussinets hors du tube
(Fig. 35). Nettoyer l'intérieur du fourreau.
5.
Graisser les nouveaux coussinets à l'intérieur et
à l'extérieur. A l'aide d'un marteau et d'une cale
martyre, emmancher prudemment les coussinets
dans le fourreau (Fig. 35).
6.
Contrôler l'usure de la fourchette, et remplacer la
fourchette si nécessaire (Fig. 34).
7.
Insérer la fourchette de roue pivotante à travers
les coussinets dans le fourreau. Replacer la ou
les rondelles de butée du haut de la fourchette, et
fixer l'ensemble à l'aide du circlips (Fig 34).
Entretien
2
2
4. Entretoise
5. Fourchette de roue
pivotante
39
