Montage De La Tige D'orientation De L'éjecteur - Toro Power Throw 722 Manuel De L'utilisateur

5
Montage de la tige
d'orientation de l'éjecteur
Pièces nécessaires pour cette
opération:
Ensemble tige d'orientation de l'éjecteur (tige et
1
support, vis sans fin, support)
1 Rondelle Belleville
2 Boulon
1 Boulon de carrossier
3 Contre-écrou
1 Rondelle bombée
Procédure
1. Fixez le support supérieur de l'éjecteur (assujetti à la
tige d'orientation) au côté gauche du guidon avec un
boulon et un contre-écrou (Figure 10).
1. Tige d'orientation de
l'éjecteur
2. Vis sans fin, support et
bride de fixation
3. Support inférieur
d'éjecteur
Remarque: Ne serrez pas encore le contre-écrou.
2. Fixez le support inférieur de l'éjecteur (assujetti à la
tige d'orientation) au côté gauche du guidon avec un
boulon, une rondelle bombée, une rondelle plate et
un contre-écrou (Figure 10).
Remarque: Le support doit être fixé à l'extérieur
du guidon et la tige doit être approximativement
parallèle au sol et ne pas toucher le guidon.
Remarque: Ne serrez pas encore le contre-écrou.
3. Enduisez la vis sans fin de graisse universelle N° 2
(Figure 11).
12

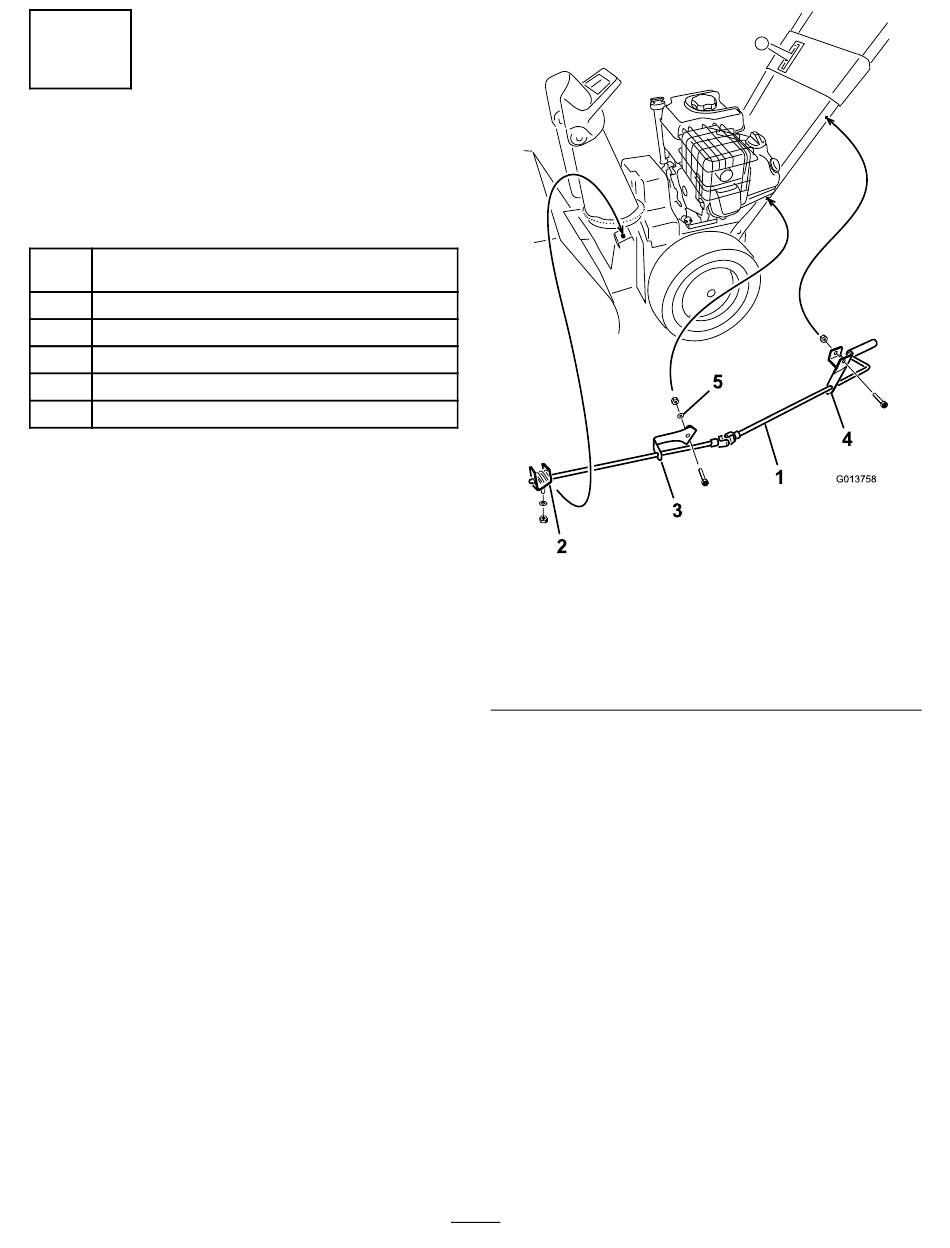

Figure 10
4. Support supérieur
d'éjecteur
5. Rondelle bombée
