Mise en service
Remarque: Les côtés gauche et droit de la machine sont
déterminés d'après la position d'utilisation normale.

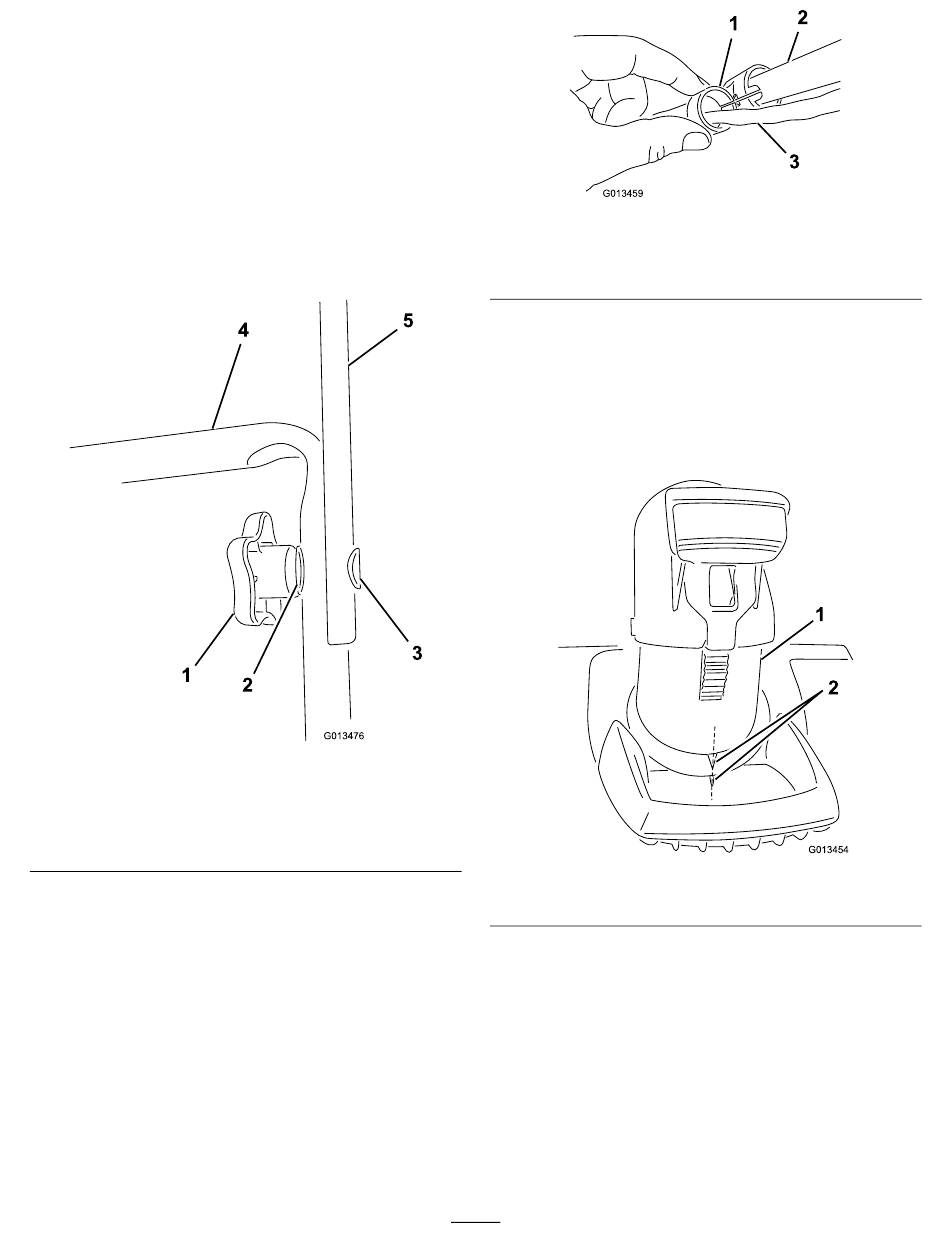

Montage de la partie
supérieure du guidon
1. Retirez les boutons du guidon, les boulons ovales et les
rondelles bombées de la partie inférieure du guidon.
2. Montez la partie supérieure du guidon sur la partie inférieure
au moyen des boutons du guidon, des rondelles bombées
et des boulons ovales, comme illustré à la Figure 1.
1. Bouton du guidon (2)
2. Rondelle bombée (2)
3. Boulon ovale (2)
Remarque: Vérifiez que le cordon d'alimentation fixé à la
machine passe par dessus la partie inférieure du guidon et à
l'intérieur du guidon assemblé.
3. Serrez solidement les boutons du guidon à la main.
4. Fixez le guide du cordon d'alimentation au guidon (Figure 2).
Figure 1
4. Partie inférieure du guidon
5. Partie supérieure du
guidon
1. Guide du cordon
d'alimentation
2. Guidon
Montage de la tige
d'orientation de l'éjecteur
1. Placez l'éjecteur face vers l'avant.
Important: Alignez la flèche située sur l'éjecteur et la
flèche située sur le carter (Figure 3).
1. Éjecteur
2. Insérez l'extrémité de la tige d'orientation de l'éjecteur dans
le trou de clavette du support qui est fixé sur le haut de la
partie inférieure du guidon (Figure 4).
4
Figure 2
3. Cordon d'alimentation
Figure 3
2. Alignez les flèches
