3 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
4 Sperrhebel
Der Sperrhebel hält den Akku im Akku-Schacht.
5 Rasthebel
Der Rasthebel entsperrt zusammen mit der
Schalthebelsperre den Schalthebel.
6 Schalthebelsperre
Die Schalthebelsperre entsperrt zusammen mit dem
Rasthebel den Schalthebel.
7 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und
Führen der Heckenschere.
8 Schalthebel
Der Schalthebel schaltet die Heckenschere zusammen
mit dem Schaltbügel ein und aus.
9 Handschutz
Der Handschutz schützt die Hand am Bügelgriff vor
Kontakt mit den Schneidmessern.
10 Schneidmesser
Die Schneidmesser schneiden das Schnittgut.
11 Ladegerät
Das Ladegerät lädt den Akku.
12 LED
Die LED zeigt den Status des Ladegeräts an.
13 Netzstecker
Der Netzstecker verbindet die Anschlussleitung mit einer
Steckdose
14 Anschlussleitung
Die Anschlussleitung verbindet das Ladegerät mit dem
Netzstecker.
15 Akku
Der Akku versorgt die Heckenschere mit Energie.
16 LEDs
Die LEDs zeigen den Ladezustand des Akkus und
Störungen an.
4
17 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
18 Messerschutz
Der Messerschutz schützt vor Kontakt mit den
Schneidmessern.
# Leistungsschild mit Maschinennummer
3.2

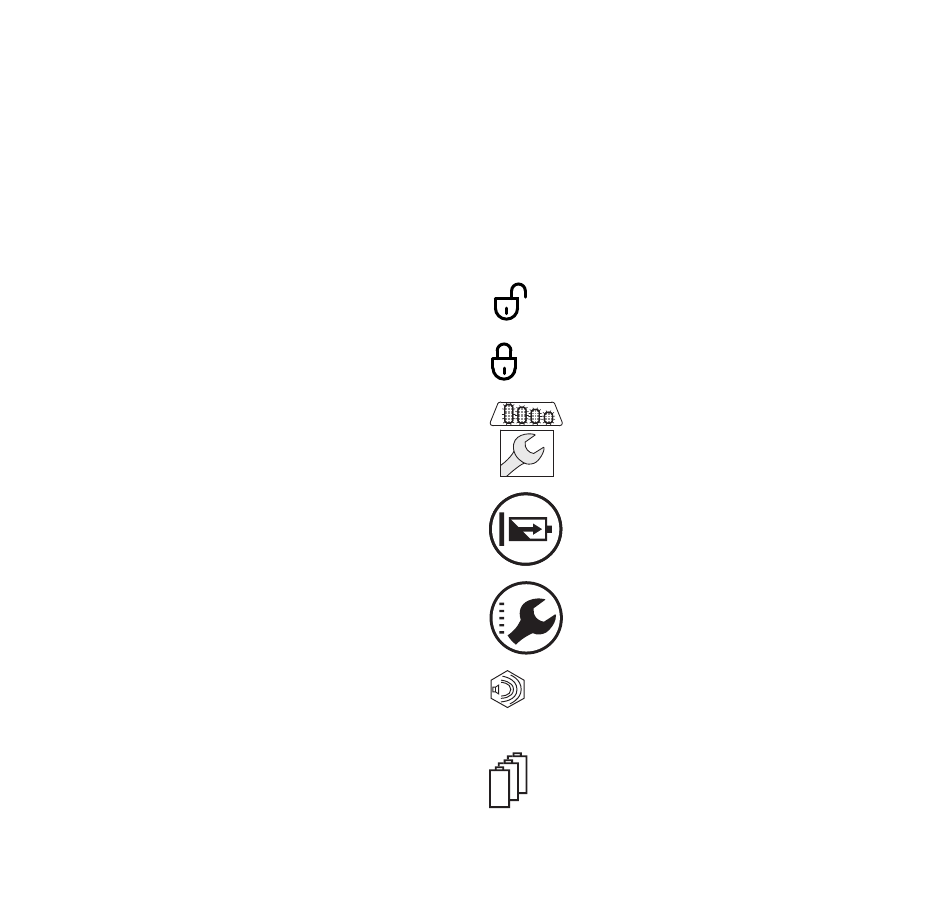

Symbole

Auf der Heckenschere, dem Akku und dem Ladegerät
können folgende Symbole sein:
Der Rasthebel entriegelt in dieser Position den
Schalthebel.
Der Rasthebel verriegelt in dieser Position den
Schalthebel.
4 LEDs blinken rot. Im Akku besteht eine
Störung.
Die LED leuchtet grün und die LEDs am Akku
leuchten oder blinken grün. Der Akku wird
geladen.
Die LED blinkt rot. Zwischen dem Akku und dem
Ladegerät besteht kein elektrischer Kontakt oder
im Akku oder im Ladegerät besteht eine
Störung.
Garantierter Schallleistungspegel nach
L
Richtlinie 2000/14/EG in dB(A) um
WA
Schallemissionen von Produkten vergleichbar
zu machen.
Die Angabe neben dem Symbol weist auf den
Energieinhalt des Akkus nach Spezifikation des
Zellenherstellers hin. Der in der Anwendung zur
Verfügung stehende Energieinhalt ist geringer.
3 Übersicht
