UTILISATION DU GUIDE LONGITUDINAL

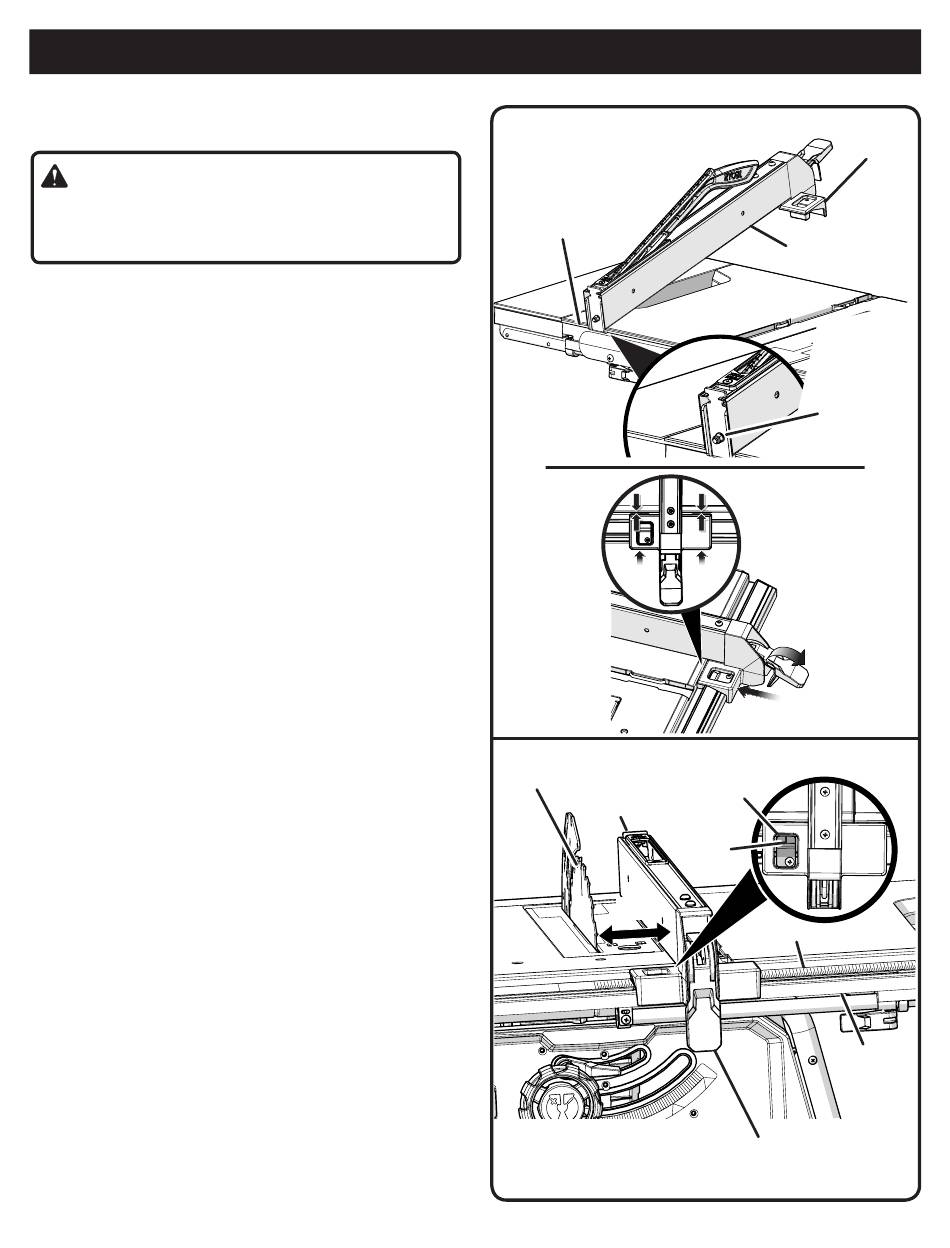

Voir la figure 31.
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de
commencer une coupe.
 Placer le rebord arrière du guide sur l'arrière de la scie à
table et le tirer légèrement vers l'avant.
 Abaisser l'extrémité avant sur les surfaces de guide du rail
avant.
 Avec la guide longitudinal plate sur la table de scie, pousser
la guide vers la rail avant pour aligner la guide à la table de
scie.
 Abaisser le levier de verrouillage pour aligner et bloquer le
guide.
S'assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir Vérification de l'alignement du guide
longitudinal sur la lame à la section Réglages de ce manuel.
 Effectuer deux ou trois coupes d'essai sur des chutes
de bois. Si les coupes ne sont pas précises, reprendre le
processus d'alignment.
NOTE : Le guide longitudinal doit être solidement assujetti
lorsque la poignée de verrouillage est engagée. Pour
augmenter la poigne de la guide longitudinal sur la lèvre
postérieure de la table, resserrer la vis de collier sur l'arrière
de la barrière de déchirure en le tournant dans le sens des
aiguilles d'une montre.
POUR RÉGLER L'ÉCHELLE GRADUÉE SUR LA
LAME
Voir la figure 32.
Utiliser l'indicateur sur le guide longitudinal pour positionner le
guide par rapport à l'échelle sur le rail devant.
NOTE : Le protège-lame doit être retirée pour effectuer ce
réglage. Une fois le réglage effectué, réinstaller le protège-lame.
Commencer avec la lame réglée sur zéro degré (à la verticale).
 Débrancher la scie.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l'aide d'une équerre de charpentier, régler le guide
longitudinal à 2 po (51 mm) de la pointe des dents de la
lame.
 Desserrer la vis de l'indicateur et placer ce dernier sur la
graduation 51 mm (2 po), comme illustré.
 Resserrer la vis, puis vérifier la dimension et la position du
guide longitudinal.
UTILISATION
REBORD
ARRIÈRE
LAME
29 − Français
INDICATEUR
GUIDE
D'ÉCHELLE
LONGITUDINAL
MESURE
2 po
2 po
ÉCHELLE
LEVIER DE
VERROUILLAGE
LEVIER DE
BLOCAGE
GUIDE
LONGITUDINAL
VIS DE
COLLIER
Fig. 31
RAIL
AVANT
Fig. 32
