5.2.2. Montage

Attention!
 Vérifier si la tension d'alimentation est correcte (voir la plaque signalétique).
 Monter la conduite d'alimentation de manière à ce qu'elle ne puisse pas être
endommagée mécaniquement.
 La mise à la terre est nécessaire pour assurer un bon fonctionnement.
 Placez la barre ionisante avec les points d'émission dirigés vers le matériel à décharger.
 Installez la barre de manière à ce que les points d'émission ne soient pas exposés à des
dégâts mécaniques.
 Utilisez les éléments spécialement conçus pour l'installation.
 Reliez la connexion électrique à la connexion (secteur) de la barre ionisante à l'aide des
connecteurs adéquats et fixez le câble fermement pour empêcher tout dégât mécanique.
 Monter la conduite d'alimentation vers la connexion de tension (de réseau) de la barre
ionisante.
 Assurez une bonne mise à la terre de l'équipement par la conduite d'alimentation.
 Monter une résistance additionnelle dans la conduite d'alimentation.
 Une lampe néon (230 V) peut être montée entre le cordon de signal et la terre comme
indication de haute tension, Figure 1,2 ou 3. Il est également possible de monter à cet endroit
un relais qui produit un signal d'alarme en cas d'absence de haute tension.
 Connecter la conduite d'alimentation.

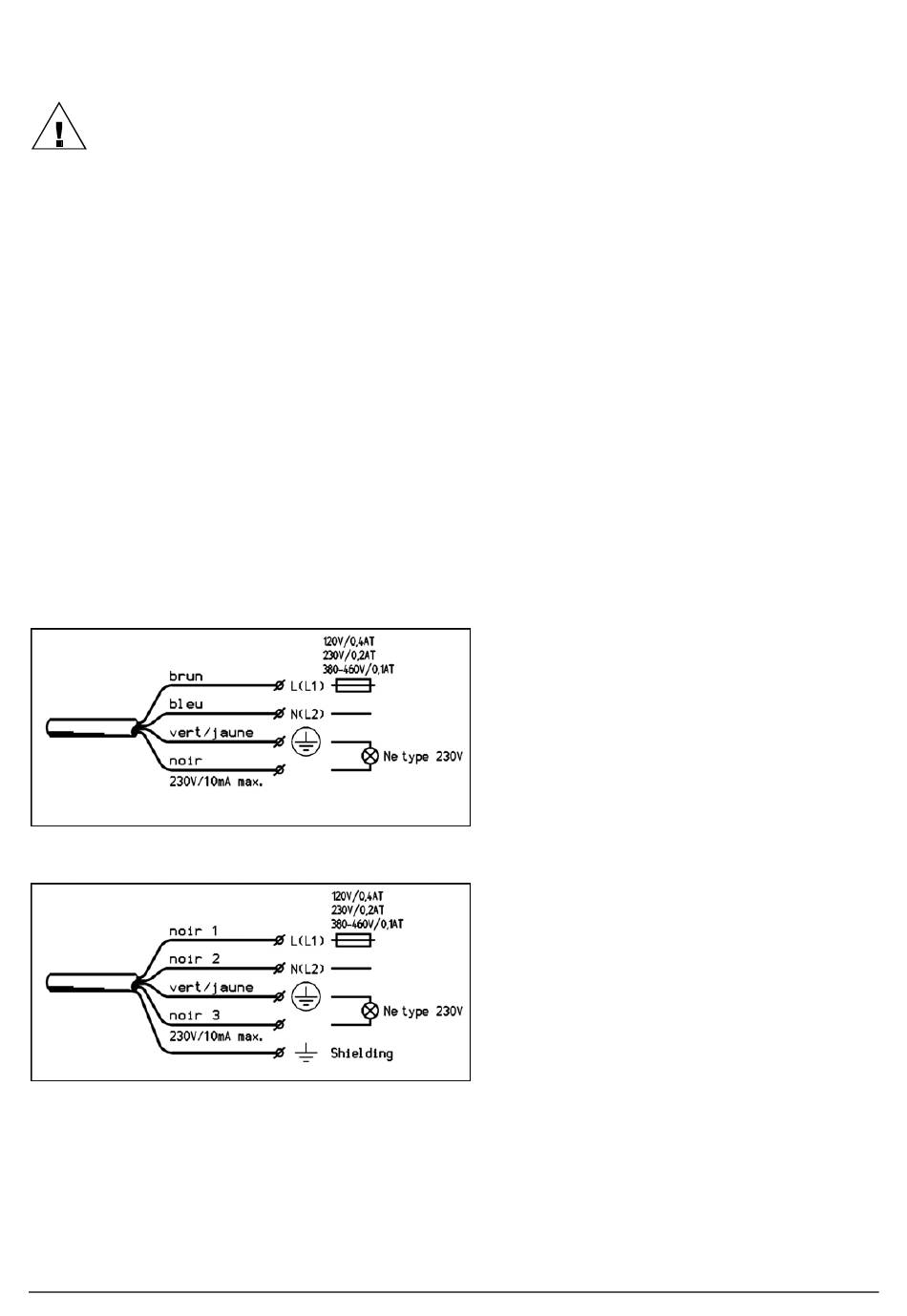

Figure 1: Branchement de la conduite Neoprene d'alimentation
Figure 2: Branchement de la conduite blindé (FLEX-SY-J2) d'alimentation
P-SH-N-Ex_UM_9752031420_NL_D_GB_F_V2_0
Le fusible doit pouvoir interrompre un courant
de 1500 A. (pouvoir de coupure)
Le pouvoir de coupure est le courant de court-
circuit maximal que le fusible est capable
d'interrompre sans risque.
