4.2.3 Configuration des cavaliers
configuration et le nom des cavaliers est identique.
La procédure ci-dessous et le Tableau 3 sont valables pour les 2 cartes.
Procédure à suivre :
1. Vérifier que la centrale est hors tension,
2. identifier le type de capteur connecté (capteur avec sortie 4/20mA ou sonde explosimètre),
3. repérer la position de
25,
4. Positionner les cavaliers de la voie concernée en fonction du capteur utilisé et du tableau ci-
dessous.
CAPTEUR 4 / 20 mA Standard
(Puissance 5 Watts)
SONDES EXPLOSIMETRES TYPE EX05
Utilisation de capteurs à forte consommation :
Ce sont tous les capteurs pouvant consommer plus de 5 Watts. Ces capteurs correspondent à des
applications spécifiques. La centrale ne peut alimenter 28 détecteurs de ce type.
Pour étendre votre installation avec ce type de capteurs, contacter SIMTRONICS.
La consommation de votre capteur est indiquée sur son étiquette signalétique.
Notice technique ECHO 28
Voie 1
Voie2
Voie 3
Voie 4

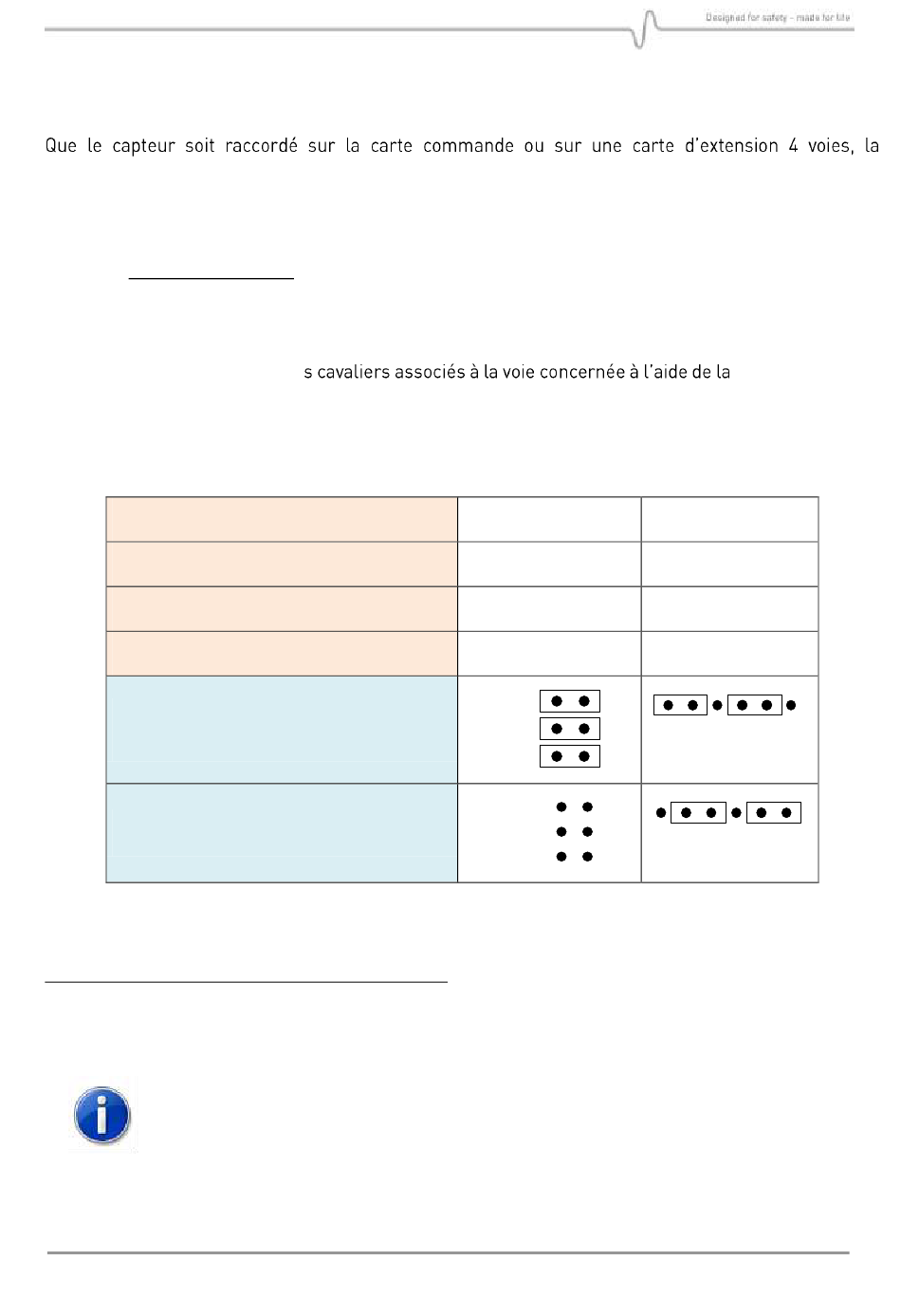

Tableau 5 : Configuration des voies par cavalier
Page 27/80
CAVALIER CV5
CAVALIER CV6
CAVALIER CV7
CAVALIER CV8
1 – 2
3 – 4
5 - 6
1 – 2
3 – 4
5 - 6
Figure 10 en page
CAVALIER CV1
CAVALIER CV2
CAVALIER CV3
CAVALIER CV4
1
2
3
4
5
6
1
2
3
4
5
6
NOSP14450-06 (12/2013)
