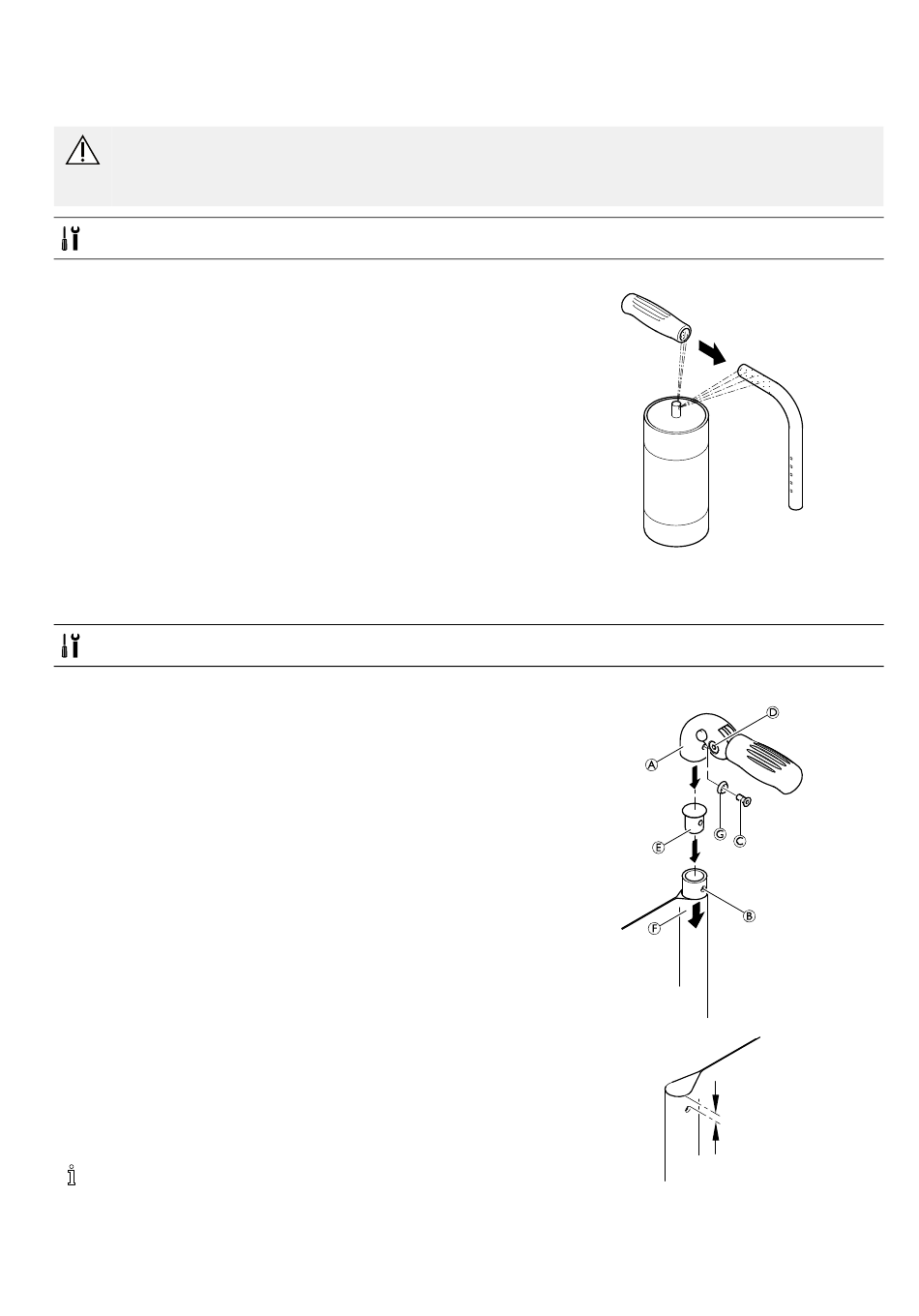

6.3.5 Remplacement de la poignée
Un adhésif (laque pour cheveux, par exemple) est utilisé dans ces instructions. Lorsqu'elle est appliquée à la poignée, cette
substance agit comme un lubrifiant et comme un adhésif une fois qu'elle est sèche.
ATTENTION !
Risque d'accidents liés au desserrement de la poignée
– Une fois sec, l'adhésif utilisé doit être capable de résister à une force de traction de 750 N. En cas de
doute, contactez Invacare.
1. Retirez l'ancienne poignée.
2. Éliminez les résidus (adhésif résiduel, graisse, poussière) sur le tube
de la poignée de poussée.
3. Appliquez une fine couche de laque pour cheveux sur l'ensemble de
la surface du tube de la poignée de poussée qui recevra la poignée.
4. Appliquez une fine couche de laque pour cheveux à l'intérieur de
la poignée.
5. Faites glisser la nouvelle poignée sur le tube de la poignée de
poussée.
6. Placez la poignée en position correcte (rainures vers le haut).
Si une poignée longue a été installée et si elle doit être remplacée par
une courte, le tube de la poignée de poussée doit être raccourci de
35 mm.
Le tube de la poignée de poussée doit être remplacé lorsque vous
passez d'une poignée courte à une longue.
6.3.6 Remplacement de la poignée pliable
Pince perforante (6 mm)/clé Allen (3 mm, 4 mm)
1. Retirez l'ancienne poignée de poussée pliable.
2. Tirez la toile de dossier F sur le tube télescopique, jusqu'à ce que
le trou B soit exposé.
IMPORTANT !
– Veillez à ce que la douille filetée E (référence n°1580450) fournie
avec la nouvelle poignée de poussée soit utilisée pour le montage.
3. Insérez la douille filetée E dans le tube télescopique.
4. Percez un trou dans la toile de dossier à une distance de 10 mm
du bord supérieur, à l'aide d'une pince perforée (reportez-vous à
l'illustration ci-dessous).
5. Emmanchez la nouvelle poignée de poussée pliable A dans le tube
télescopique.
6. Tirez la toile de dossier, jusqu'à ce qu'elle recouvre complètement
le trou à l'arrière de la poignée de poussée.
7. Installez la poignée de poussée pliable à l'aide de la vis C et de
la rondelle G.
8. Vérifiez les vis D de chaque côté de la poignée de poussée et
resserrez-les, si nécessaire.
9. Répétez la même procédure pour l'autre poignée de poussée.
IMPORTANT !
– Vérifiez que la force de pliage est d'environ 5 N (0,5 kg).
IMPORTANT !
– La vis de fixation C ne peut s'utiliser qu'une seule fois. Elle peut
éventuellement être nettoyée (en retirant l'ancien adhésif frein-filet)
et réinstallée avec un nouvel adhésif frein-filet.
Le montage postérieur de poignées de poussée pliables nécessite
de nouveaux tubes télescopiques.
1659348-A
Instructions
■■□
■□□
10 mm
