4.5 Accès
•
Retirer le couvercle à l'aide d'un tournevis (voir
l'Illustration 4.3) ou en desserrant les vis de
fixation (voir l'Illustration 4.4).
4 4

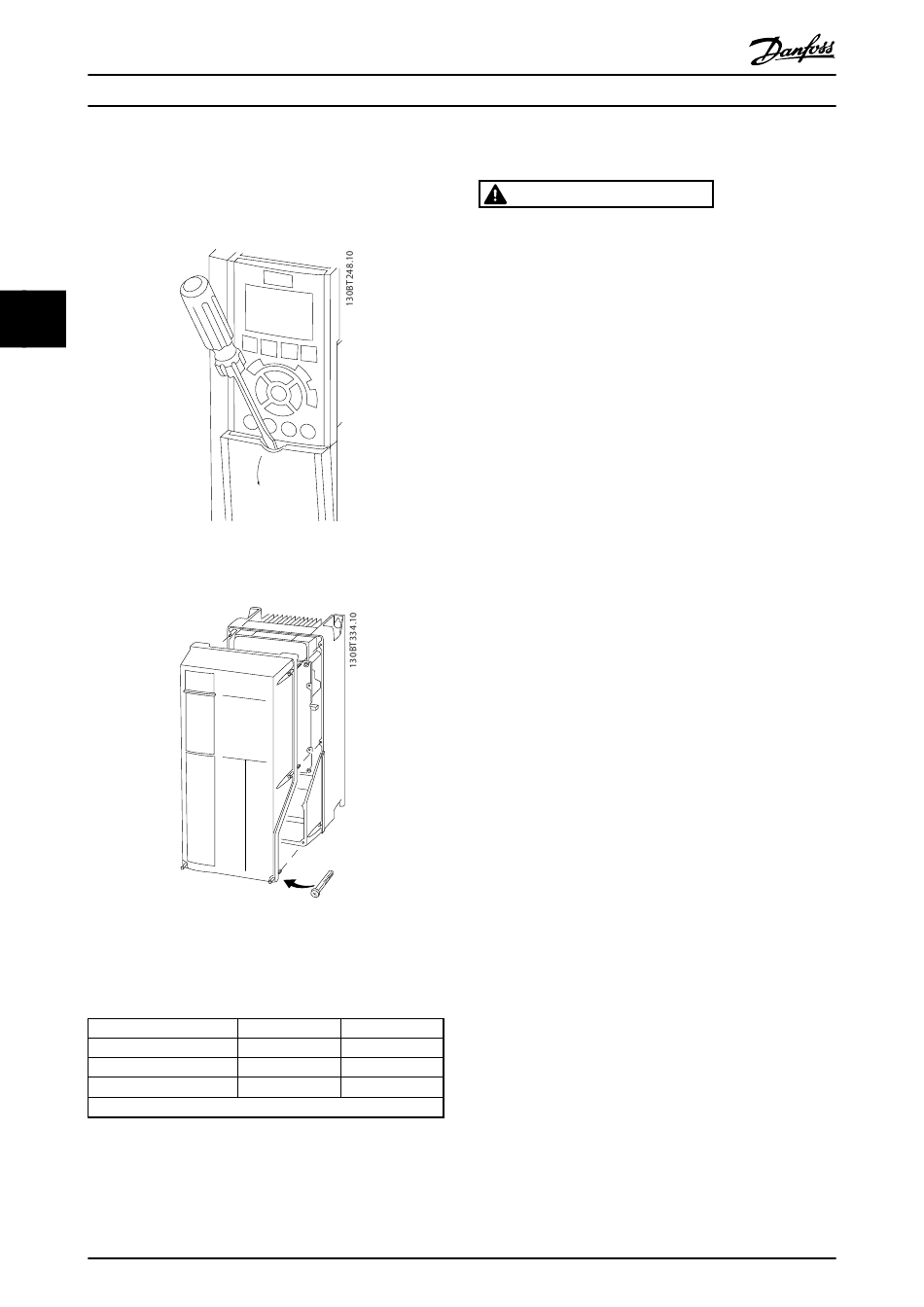

Illustration 4.3 Accès au câblage des protections IP20
et IP21
Illustration 4.4 Accès au câblage des protections IP55
et IP66
Voir le Tableau 4.1 avant de serrer les couvercles.
Protection
A4/A5
B1/B2
C1/C2
Aucune vis à serrer pour A2/A3/B3/B4/C3/C4.
Tableau 4.1 Couples de serrage pour les couvercles [Nm]
14
Manuel d'utilisation
IP55 IP66
2 2
2,2 2,2
2,2 2,2
Danfoss A/S © Rév. 11/06/2014 Tous droits réservés.

4.6 Raccordement du moteur

AVERTISSEMENT
TENSION INDUITE !
La tension induite des câbles moteur de sortie
acheminés ensemble peut charger les condensateurs de
l'équipement, même lorsque l'équipement est hors
tension et verrouillé. Le fait de ne pas acheminer les
câbles du moteur de sortie séparément ou de ne pas
utiliser de câbles blindés peut entraîner le décès ou des
blessures graves.
•
Respecter les réglementations locales et
nationales pour les sections de câble. Pour les
sections de câble maximales, consulter le
chapitre 8.1 Données électriques.
•
Respecter les exigences de câblage spécifiées par
le fabricant du moteur.
•
Des débouchures de câbles moteur ou des
panneaux d'accès sont prévus en bas des unités
IP21 (NEMA 1/12) et supérieures.
•
Ne pas câbler un dispositif d'amorçage ou à pôles
commutables (p. ex. moteur Dahlander ou
moteur à bagues à induction) entre le variateur
de fréquence et le moteur.
Procédure
1. Dénuder une section de l'isolation extérieure du
câble.
2. Placer le câble dénudé sous l'étrier de serrage
afin d'établir une fixation mécanique et un
contact électrique entre le blindage de câble et la
terre.
3. Relier le fil de terre à la borne de mise à la terre
la plus proche conformément aux instructions de
mise à la terre fournies au chapitre 4.3 Mise à la
terre (voir l'Illustration 4.5).
4. Raccorder le câblage du moteur triphasé aux
bornes 96 (U), 97 (V) et 98 (W) (voir
l'Illustration 4.5).
5. Serrer les bornes en respectant les informations
fournies dans le chapitre 8.7 Couples de serrage
des raccords.
