Proline Promag H 200 HART
Endress+Hauser
Entrée HART
1
+
–
–
+
11

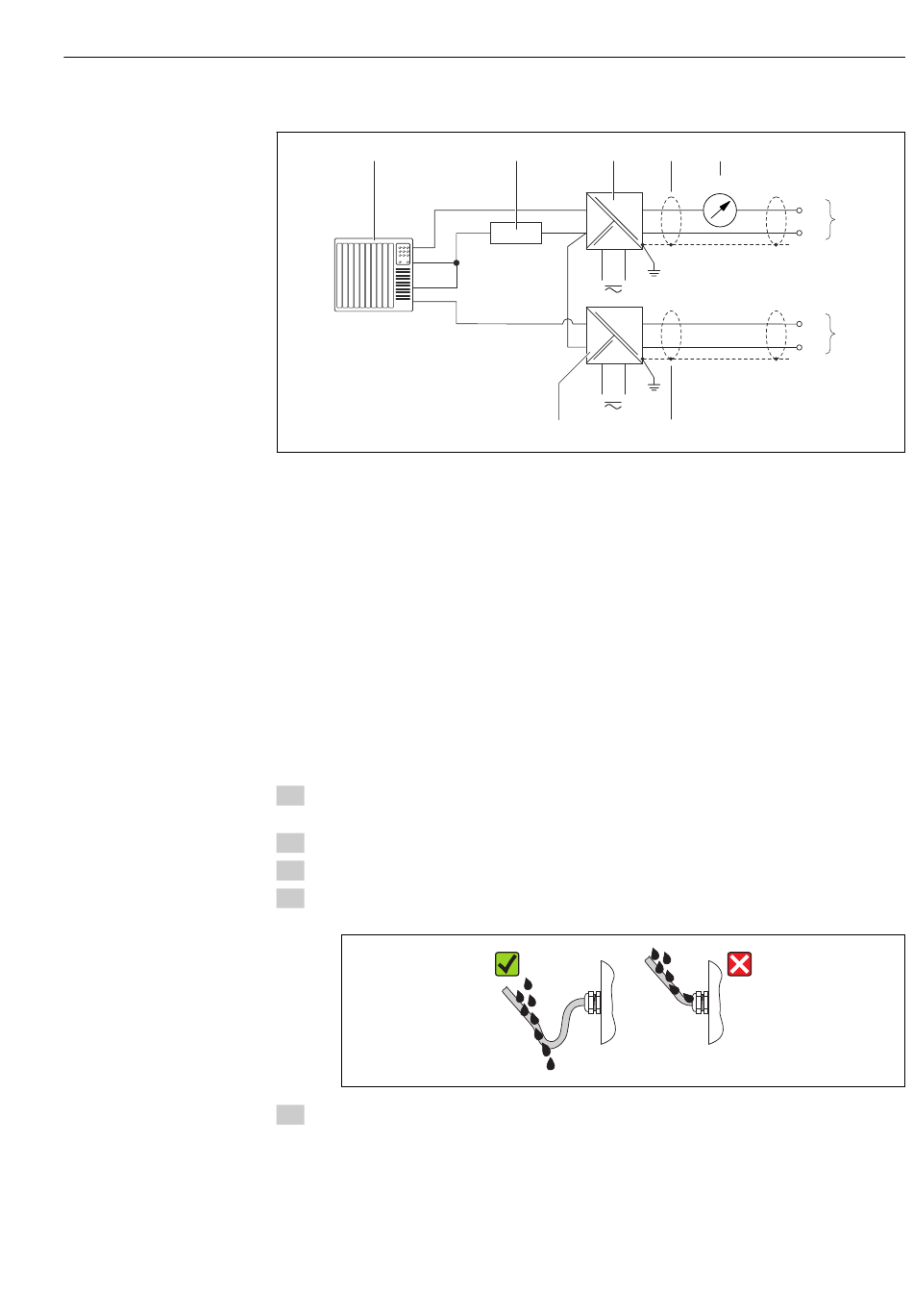

Exemple de raccordement pour entrée HART avec "moins" commun
1
Système/automate avec sortie HART (par ex. API)
2
Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale → 31
3
Séparateur pour la tension d' a limentation (par ex. RN221N)
4
Blindage de câble, respecter la spécification de câble
5
Afficheur analogique : respecter la charge maximale → 31
6
Transmetteur de pression (par ex. Cerabar M, Cerabar S) : voir exigences
7
Transmetteur
7.4
Garantir le degré de protection
L' a ppareil de mesure satisfait à toutes les exigences selon degré de protection IP66/67,
boîtier type 4X.
Afin de garantir le degré de protection IP66/67, boîtier type 4X, exécuter les étapes
suivantes après le raccordement électrique :
1. Vérifier que les joints du boîtier sont propres et correctement mis en place. Le cas
échéant, sécher les joints, les nettoyer ou les remplacer.
2. Serrer fermement l' e nsemble des vis du boîtier et du couvercle à visser.
3. Serrer fermement les presse-étoupe.
4. Afin que l' h umidité ne parvienne pas à l' e ntrée : en amont de l' e ntrée de câble, former
une boucle vers le bas avec le câble ("piège à eau").
5. Utiliser des bouchons pour les entrées de câble inutilisées.
2
3
4
+
+
–
–
+
+
–
–
3
4
Raccordement électrique
5
4...20 mA
+
7
-
+
6
-
A0016029
A0013960
37
