Raccordement électrique
30
7.1.3

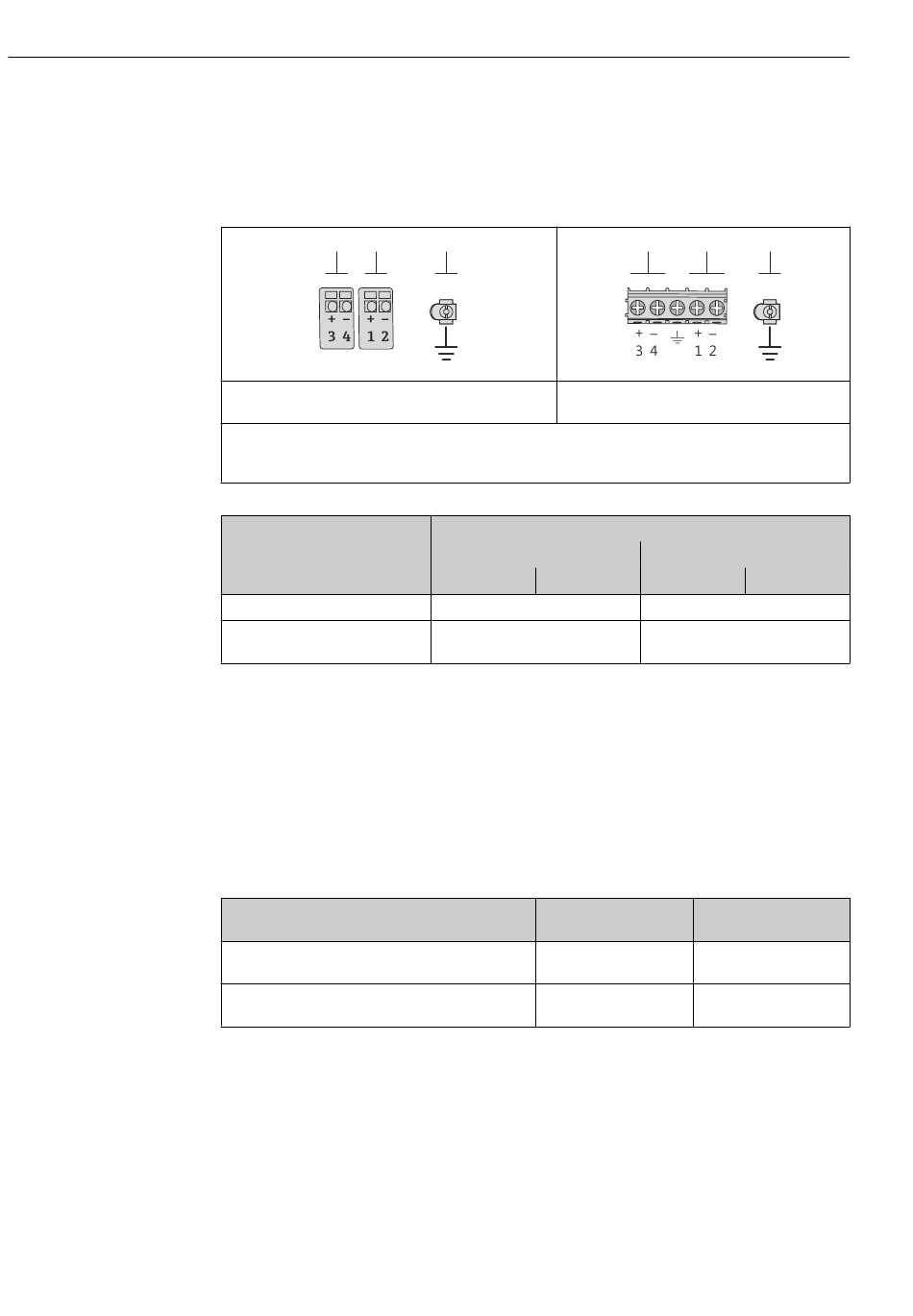

Occupation des connecteurs
Transmetteur
Variante 4-20 mA HART avec d' a utres sorties
2
1
Nombre maximal de bornes, sans parafoudre intégré
1
Sortie 1 (passive) : tension d' a limentation et transmission du signal
2
Sortie 2 (passive) : tension d' a limentation et transmission du signal
3
Borne de terre pour blindage de câble
Variante de commande "Sortie"
Option A
1)
Option B
1)
Sortie 1 doit toujours être utilisée; Sortie 2 est optionnelle.
7.1.4
Exigences liées à l'unité d'alimentation
Tension d'alimentation
Transmetteur
Une alimentation électrique externe est nécessaire pour chaque sortie. Les valeurs de
tension d' a limentation suivantes sont valables pour une sortie courant 4-20 mA HART :
Variante de commande "Sortie"
1) 2)
Option A
: 4-20 mA HART
1) 2)
Option B
: 4-20 mA HART, sortie impulsion/
fréquence/tor
1)
Tension d' a limentation externe de l' a limentation avec charge.
2)
Pour des versions d' a ppareil avec affichage local SD03 : lors de l' u tilisation du rétroéclairage, il faut
augmenter la tension aux bornes de 2 V DC
Charge
Charge pour la sortie courant : 0...500 Ω, en fonction de la tension externe de l' u nité
d' a limentation
3
A0013570
Nombre maximal de bornes, avec parafoudre
intégré
Numéros des bornes
Sortie 1
1 (+)
2 (-)
4-20 mA HART (passive)
4-20 mA HART (passive)
Tension aux bornes
minimale
Pour 4 mA : ≥ DC 18 V
Pour 20 mA : ≥ DC 14 V
Pour 4 mA : ≥ DC 18 V
Pour 20 mA : ≥ DC 14 V
Proline Promag H 200 HART
2
1
3
A0018161
Sortie 2
3 (+)
4 (-)
-
Sortie impulsion/fréquence/relais
(passive)
Tension aux bornes
maximale
DC 35 V
DC 35 V
Endress+Hauser
