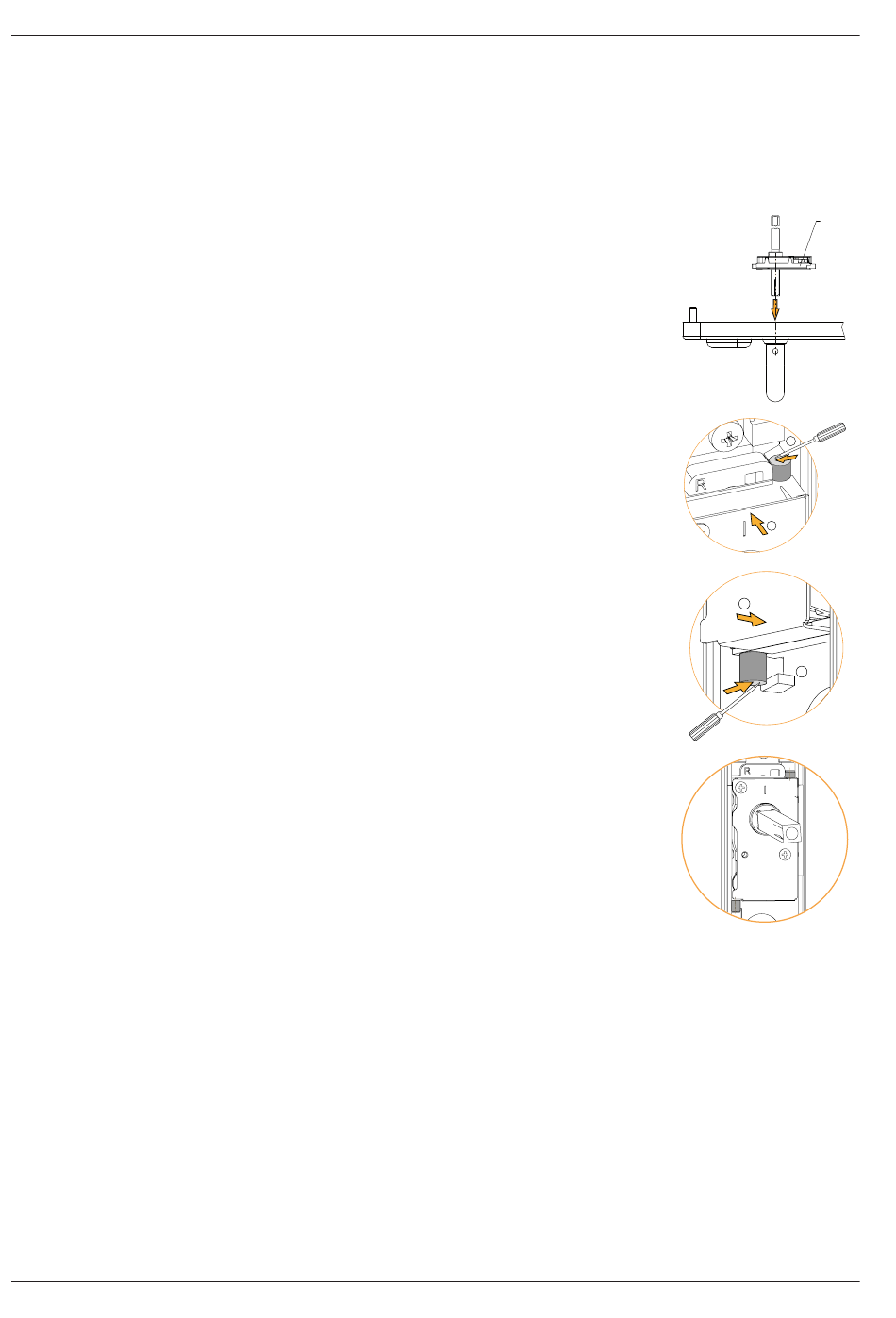

Mise en place du module d'accouplement
Procédure:
1.
Retourner la plaque extérieure tel que représenté sur
l'illustration.
2.
Indication: Ne pas coincer le câble du module
d'accouplement et de pas courber les languettes
dans la plaque extérieure.
Guider la broche de poignée du module d'accouple-
ment (29) dans le carré de la poignée extérieure et
installer le module d'accouplement dans la plaque
extérieure.
3.
Indication: Le module d'accouplement doit être
bien fixé et de niveau dans la plaque extérieure.
Enfoncer l'amortisseur supérieur sous la languette
(A) avec un tournevis et enfoncer la partie supérieure
du module d'accouplement dans la plaque exté-
rieure (B).
4.
Enfoncer l'amortisseur inférieur sous la languette (C)
avec un tournevis et enfoncer la partie inférieure du
module d'accouplement dans la plaque extérieure
(D).
Résultat:
Le module d'accouplement est correctement fixé et de ni-
veau dans la plaque extérieure.
