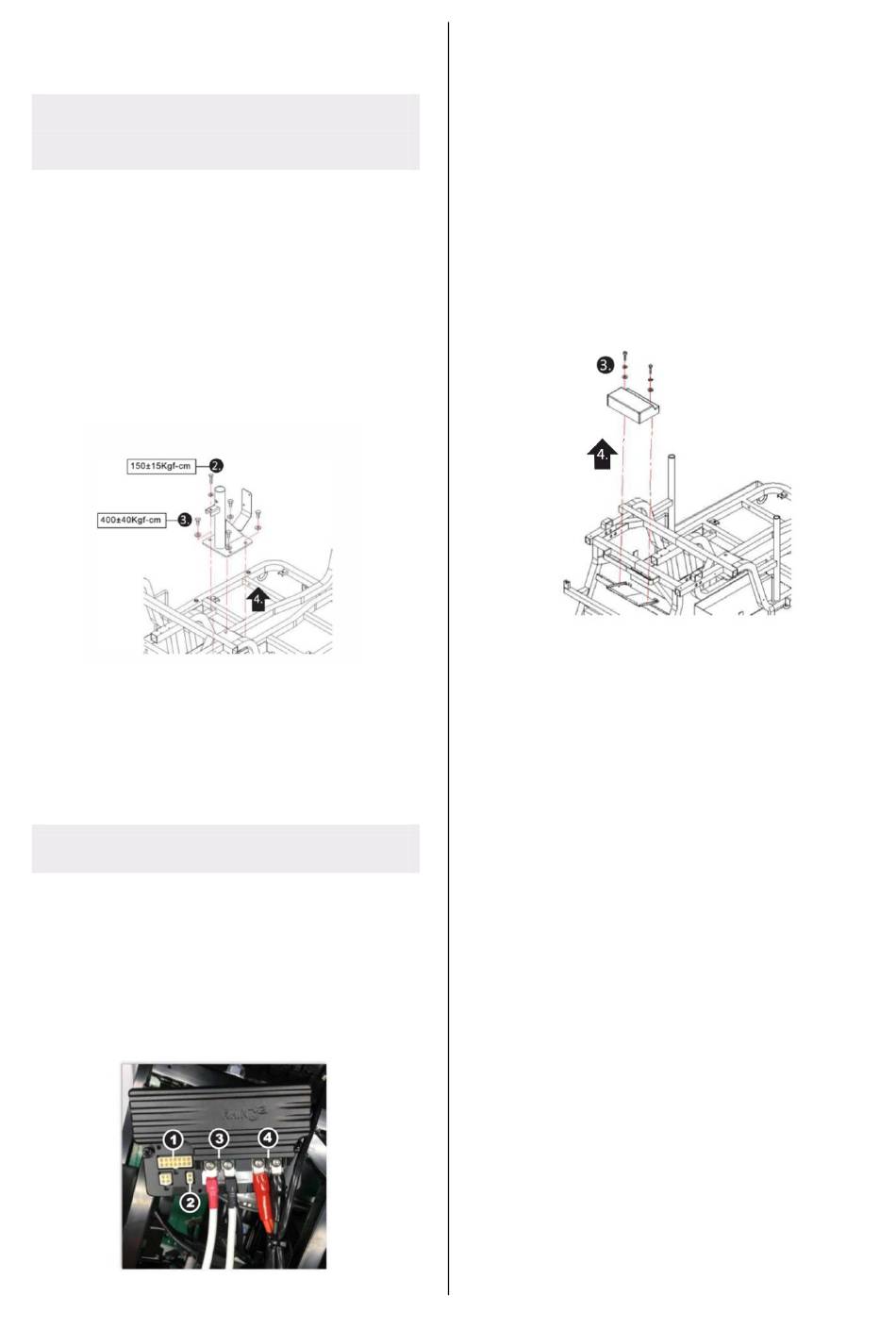

6-3 Maintenance du
support d'assise :
Clé hexagonale de 17 x 2 pièces
Tournevis cruciforme x 1 pièce
1. Reportez-vous au paragraphe 2-1 Mise
hors-tension de la batterie : Le scooter est
éteint.
2. Retirez l'ensemble supérieur de la vis de
fixation (M8 x 35L x 1 pièce).
3. Retirez l'ensemble supérieur des vis de
fixation (M10 x 20L x 4 pièces).
4. Il est possible de retirer l'ensemble complet
du support d'assise.
Pour le remontage et la remise en place, procédez
de la même façon mais dans l'ordre inverse.
6-4 Maintenance du module
d'alimentation principal :
Clé Allen de 4 x 1 pièce
1. Reportez-vous au paragraphe 2-1 Mise
hors-tension de la batterie : Le scooter est
éteint.
2. Retirez les vis du câble de commande
principal (M5 x 12L x 4 pièces) et le
connecteur.
1662424~B
3. Instructions de câblage du module
d'alimentation principal :
(1). Câble principal du scooter
(2). Câble du frein moteur
(3). Connecteur des pôles « + »/« - » de la
batterie
(4). Connecteur des pôles « + »/« - » du
moteur
4. Retirez les vis de fixation du module
d'alimentation principal (ø4 x 25L x 2 pièces).
5. Il est possible de retirer l'ensemble complet
des modules d'alimentation.
Pour le remontage et la remise en place, procédez
de la même façon mais dans l'ordre inverse.
