3.
Desserrez le boulon de fixation du tube de support
d'assise.
4.

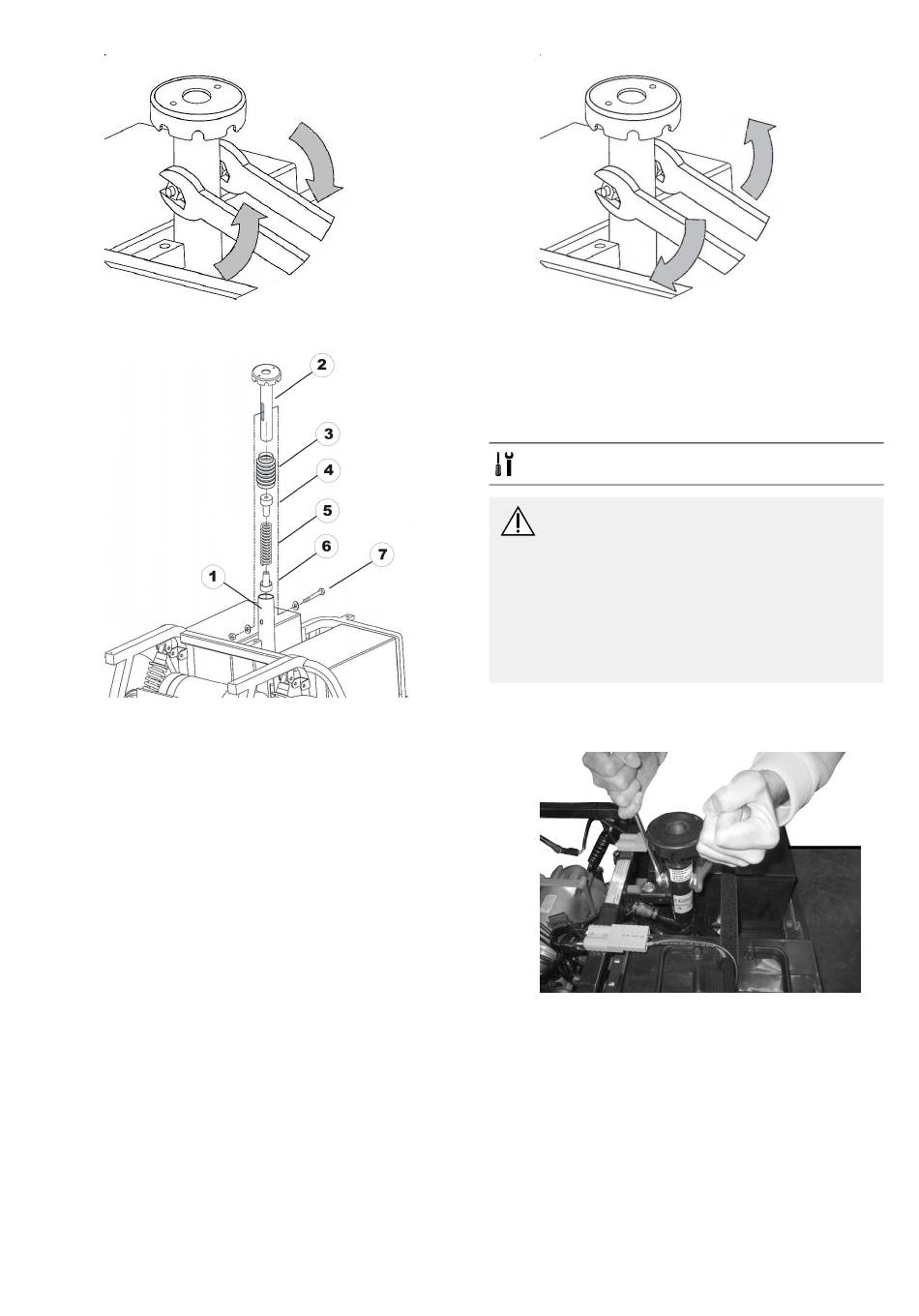

Retirez le boulon (7), l'écrou et les rondelles.
5. Retirez le tube de support de l'assise (2) du tube du
réceptacle (1).
6. Retirez les soufflets (3) sans oublier le ressort (5) et
les embouts en plastique (4 et 6).
7. Installez les embouts en plastique (4 et 6) sur le
nouveau ressort.
8. Graissez généreusement le ressort. Il doit être
complètement recouvert.
9. Assemblez les soufflets (3).
10. Installez les soufflets (3) sans oublier le ressort (5) et
les embouts en plastique (4 et 6).
11. Insérez le tube de support de l'assise (2) dans le tube
du réceptacle (1) et appuyez doucement.
12. Repositionnez le boulon (7), l'écrou et les rondelles.
1640195-B
13.
Serrez fermement le boulon de fixation du tube de
support d'assise.
14. Repositionnez le siège.
5.11.2 Remplacement du tube du support
d'assise
• Clé de 17 mm (2)
ATTENTION !
Risque de basculement
En cas d'installation d'une suspension de
siège/d'un tube de support d'assise incorrect,
l'OrionPRO 3 roues risque de basculer lors de la
montée de côtes.
– Installez toujours le tube de support de
l'assise avec deux trous seulement.
– Installez toujours le tube de support d'assise
moyen ou court lors de la réadaptation.
1. Retirez le siège.
2. Retirez le carter. Reportez-vous à la section « Retrait
du carter ».
3.
Retirez le boulon de fixation, l'écrou et les rondelles
du tube de support d'assise.
4. Remplacez le tube du support d'assise.
5. Réglez la hauteur d'assise.
6. Réinsérez le boulon de fixation, l'écrou et les rondelles
et serrez.
5.11.3 Réglage du système d'assise en fonction
de différentes charges
Ce véhicule électrique peut être utilisé avec des charges
très différentes.
