Cetus
4 SECTION AVANT DU
SYSTEME
ELECTRONIQUE/DES FEUX
4-1 Maintenance de la partie oblique
avant :
Tournevis cruciforme x 1 pièce
1. Reportez-vous au paragraphe 2-1 Mise
hors-tension de la batterie : Le scooter est
éteint.
2. Reportez-vous au paragraphe 3-6
Maintenance du carénage du levier de
direction : Retirez le carénage.

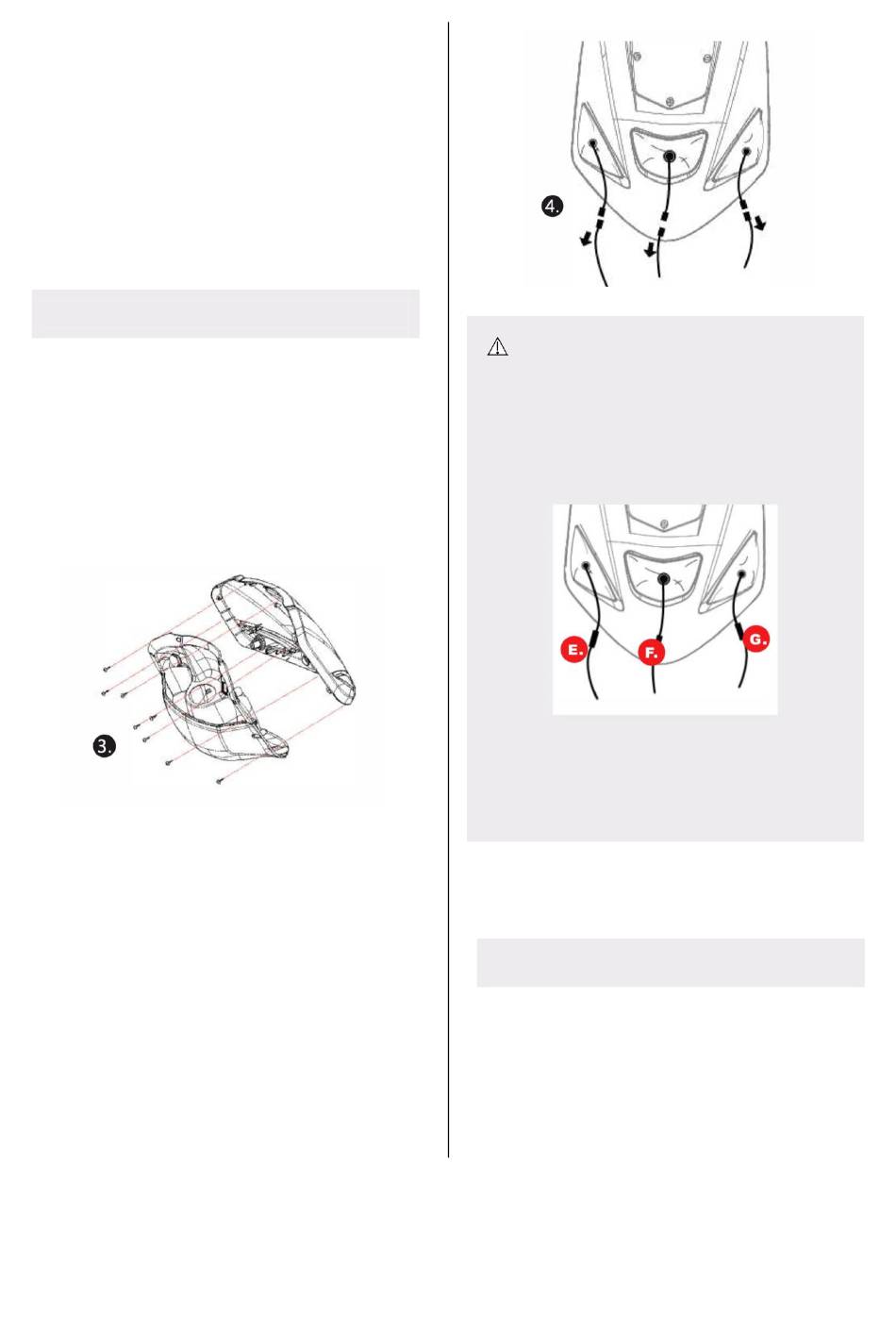

3. Retirez les vis autour du compartiment avant
(M4 x 12L x 8 pièces).
4. Retirez les connecteurs obliques avant
(3 pièces).
La partie oblique avant peut être retirée une fois que
le connecteur a été retiré.
Pour remettre la batterie en place, procédez de la
même façon mais dans l'ordre inverse.
1662424~B
Attention :
La partie oblique avant est combinée au feu
avant et comporte trois connecteurs.
Reportez-vous à la figure ci-dessous.
E. Clignotant gauche
F. Feu avant
G. Clignotant droit
4-2 Maintenance du carénage arrière
du compartiment :
Tournevis cruciforme x 1 pièce
1. Reportez-vous au paragraphe 2-1 Mise
hors-tension de la batterie : Le scooter est
éteint.
2. Reportez-vous au paragraphe 4-1

Maintenance de la partie oblique avant :

retirez la partie oblique avant.
Manuel de maintenance
18
