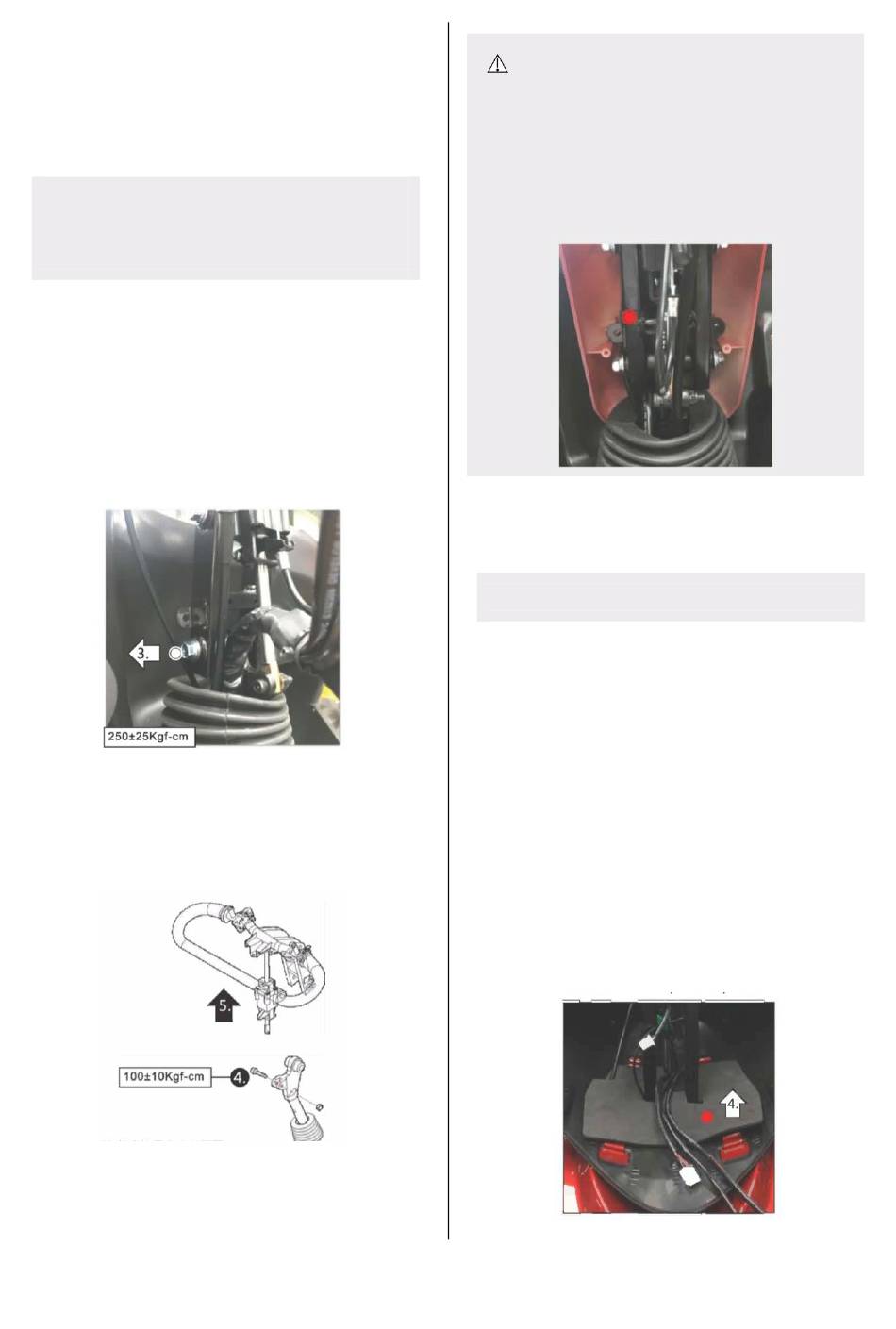

COLONNE DE DIRECTION
5-1
Maintenance du châssis du levier
de direction :
Clé hexagonale de 8 x 2 pièces
Clé Allen de 4 x 1 pièce
Clé hexagonale de 6 x 1 pièce
1.
Reportez-vous au paragraphe 2-1 Mise
hors-tension de la batterie : Le scooter est
éteint.
2.
Reportez-vous au paragraphe 3-6
Maintenance du carénage du levier de
direction de la tête : retirez le carénage.
3.
Retirez le jeu de vis (M8 x 30L x 1 pièce) sur
le levier de direction.
4.
Retirez le jeu de vis (M6 x 30L x 1 pièce) qui
relie le levier de direction au châssis.
5.
Sortez l'ensemble du jeu de direction en
tirant.
Pour le remontage et la remise en place, procédez
de la même façon mais dans l'ordre inverse.
1662424~B
Attention :
Avant de retirer le levier de direction, vous
pouvez retirer le câblage de la commande
supérieure du scooter après avoir coupé la
sangle (x 1 pièce).
5-2
Maintenance du carénage avant
du compartiment avant :
Tournevis cruciforme x 1 pièce
1.
Reportez-vous au paragraphe 2-1 Mise
hors-tension de la batterie : Le scooter est
éteint.
2.
Reportez-vous au paragraphe 4-1
Maintenance de la partie oblique avant :
retirez la partie oblique avant.
3.
Reportez-vous au paragraphe 5-1
Maintenance du châssis du levier de
direction : retirez le châssis du levier de
direction.
4.
Retirez la mousse anti-poussière en dessous
(utilisez la sangle à crochets et à boucles
pour fixer).
