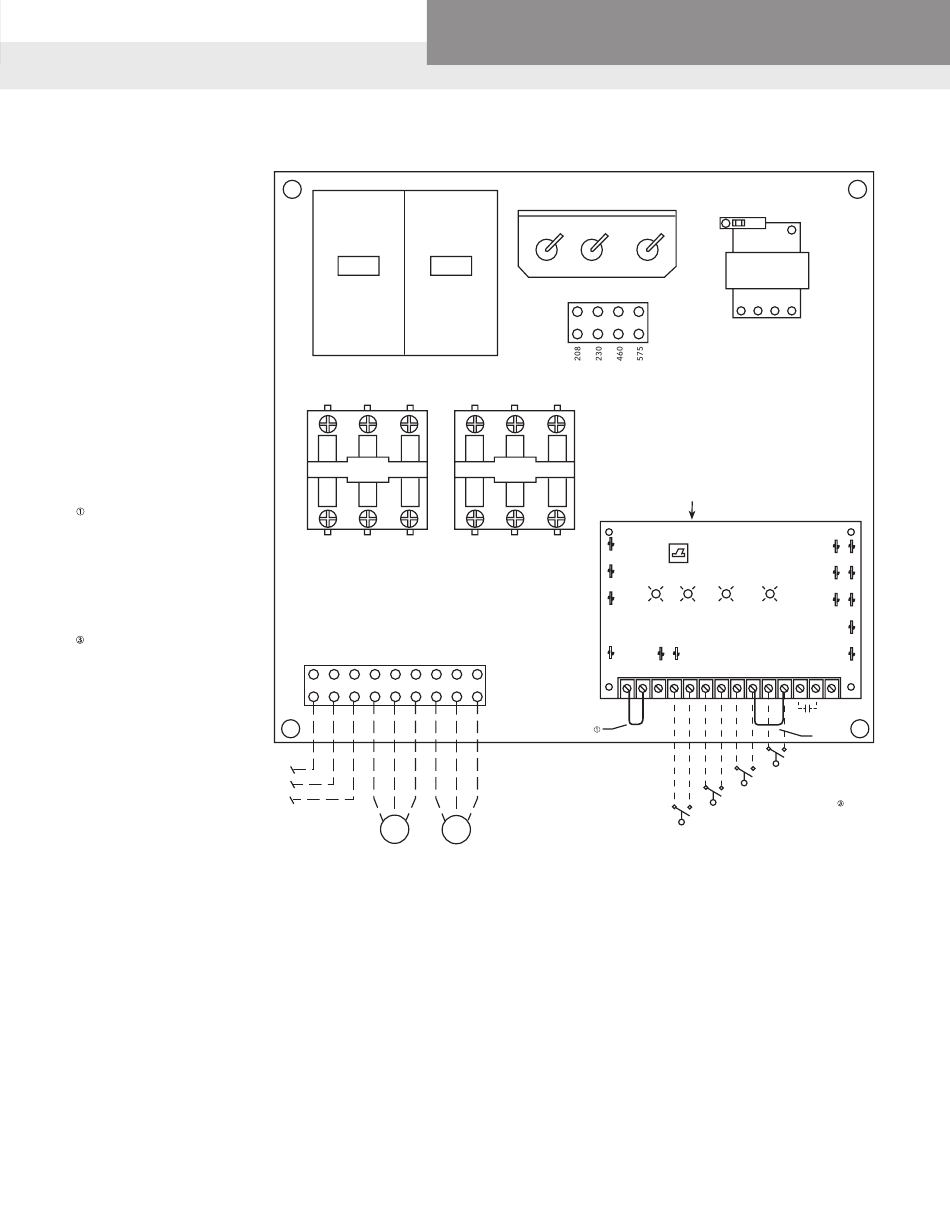

SCHÉMA DE DISPOSITION TRIPHASÉ DUPLEX – D3 — — — —
POUR UNE ALIMENTATION
ÉLECTRIQUE DE COMMANDE
DE 120 VCA SÉPARÉE, ENLEVER
LA BRETELLE (J1) DES BORNES
(H) ET (L1). CONNECTER UNE
ALIMENTATION PROTÉGÉE DE
120 VCA MAX. 15 A AUX BORNES
(L1) ET (N). AVEC LE NEUTRE DE
L'ALIMENTATION À (N).
CÂBLÉ D'USINE POUR (3) LE
FONCTIONNEMENT DU FLOTTEUR.
POUR (4) LE FONCTIONNEMENT
DU FLOTTEUR, ENLEVER LA
BRETELLE (J2) DES BORNES (6) ET
(8). INSTALLER LE FLOTTEUR DE
DÉCALAGE SUR LES BORNES
(5) ET (6).
208/230/460/575 VCA
TRIPHASÉ
60 Hz
Bell & Gossett, Red Jacket Series, CentriPro
CB1
CB2
S1
L1
L2
L3 1T1 1T2 1T3 2T1
2T2
2T3
POMPE
POMPE
N° 1
N° 2
Goulds Water Technology,
COMMANDE POMPE 1
POMPE 2
MARCHE
AUTO
ARRÊT
MANUEL
ARRÊT
TERMINAL BLOCK
CÂBLÉ D'USINE POUR 460 VCA. POUR OPÉRATION DE
CHANGEMENT DE CONTRÔLE PRINCIPAL DU TRANS-
FORMATEUR AU BORNIER, 208, 230 OU 575 VCA.
INTERRUPTEUR D'ALTERNATEUR – STANDARD SUR
LES PANNEAUX DUPLEXES, CET INTERRUPTEUR
PROCURE DES OPTIONS POUR : POMPES
ALTERNATIVE, UTILISER SEULEMENT POMPE 1 OU
S1
UTILISER SEULEMENT POMPE 2. C'EST UTILISÉ
LORSQU'UNE POMPE EST SUPPRIMÉE DU SERVICE.
INTERRUPTEUR D'ALTERNATEUR
R1
R2
C
ARRÊT
FIL
L1
N
H L1 N 1
2
J1
FLOTTEUR ARRÊT
2 A
TRANSFORMER
POMPE 1
TEST
ALT
POMPE 2
SILENCE
RESET
DÉCALAGE ALARME
CLIGNOTEMENT
SONALERT
3
4
5
6
7
8
9 10 11
CONTACTS SECS
J2
FLOTTEUR ALARME
FLOTTEUR DE
DÉCALAGE (OPTIONNEL)
FLOTTEUR FIL
