Eaux usées

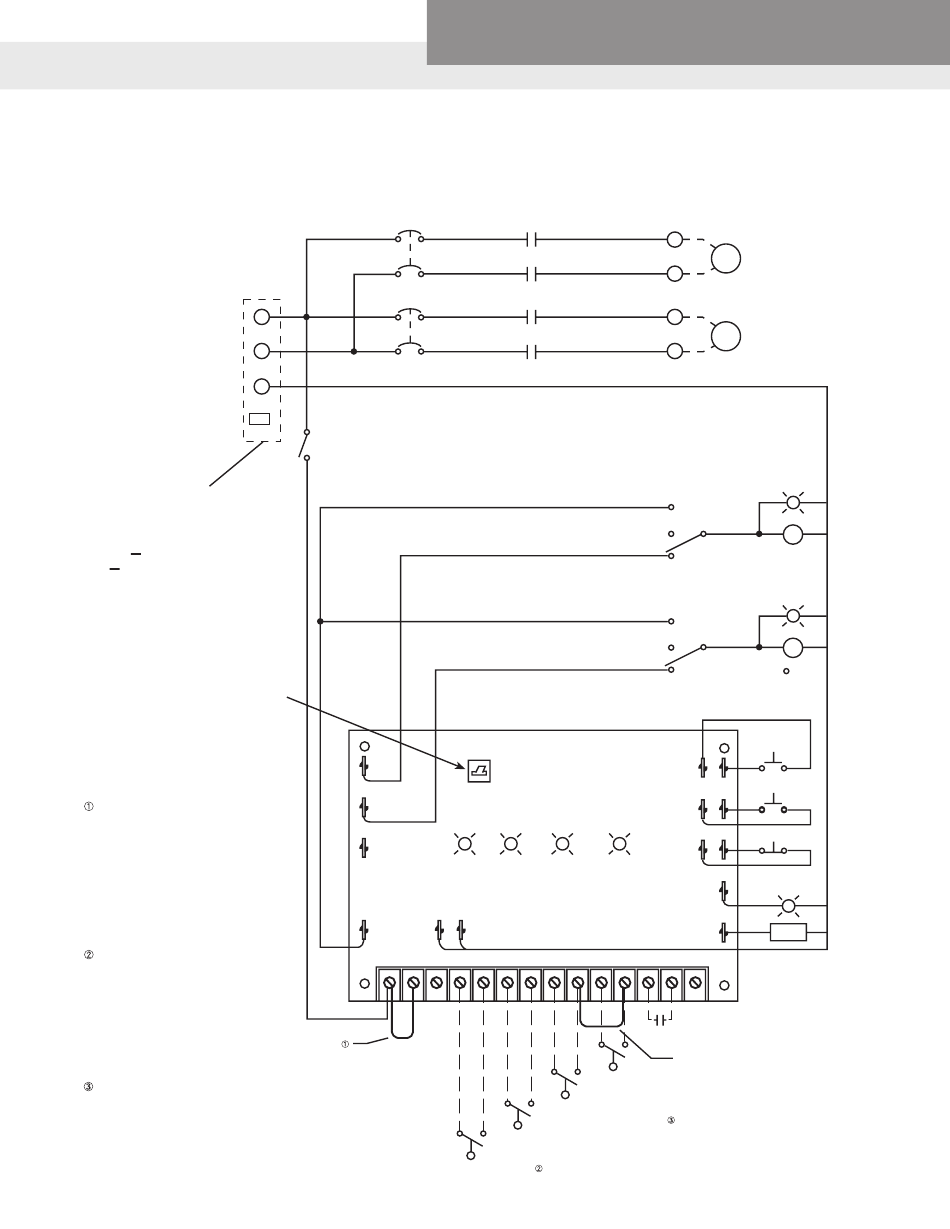

SCHÉMA DE CÂBLAGE MONOPHASÉ DUPLEX – D10020
REMARQUE : Les panneaux standard illustré dans ce livre ne sont pas conçus pour être utilisés avec des pompes
qui nécessitent des condensateurs externes. Vous reporter au catalogue pour des panneaux dotés d'ensemble
de condensateur intégré.
POUR UN FONCTIONNEMENT
120 VCA, UTILISER LES BORNES
(L1) ET (N), COURT-CIRCUITER
BORNES (L2) ET (N).
230 VCA
L2
MONOPHASÉ
60 Hz
GND
UN SYSTÈME DE 230 VOLTS
EXIGE UNE LIGNE D'ALIMENTA-
TION ÉLECTRIQUE À 4 FILS L1,
L2, N ET TERRE. SANS UN
NEUTRE LE CIRCUIT DE
COMMANDE NE
FONCTIONNERA PAS.
INTERRUPTEUR D'ALTERNATEUR –
STANDARD SUR LES PANNEAUX
DUPLEXES, CET INTERRUPTEUR
PROCURE DES OPTIONS POUR :
POMPES ALTERNATIVE, UTILISER
SEULEMENT POMPE 1 OU UTILISER
SEULEMENT POMPE 2. C'EST
UTILISÉ LORSQU'UNE POMPE EST
SUPPRIMÉE DU SERVICE.
POUR UNE ALIMENTATION
ÉLECTRIQUE DE COMMANDE
DE 120 VCA SÉPARÉE, ENLEVER
LA BRETELLE (J1) DES BORNES
(H) ET (L1). CONNECTER UNE
ALIMENTATION PROTÉGÉE DE
120 VCA MAX. 15 A AUX BORNES
(L1) ET (N). AVEC LE NEUTRE DE
L'ALIMENTATION À (N).
POUR UTILISER AVEC UN
INTERRUPTEUR À FLOTTEUR À
GRAND ANGLE (UN FLOTTEUR
POUR LE FONCTIONNEMENT EN
MARCHE ET EN ARRÊT). COURT-
CIRCUITER LES BORNES (3) ET (4),
INSTALLER LE FLOTTEUR À GRAND
ANGLE AUX BORNES (1) ET (2).
CÂBLÉ D'USINE POUR (3) LE
FONCTIONNEMENT DU FLOTTEUR.
POUR (4) LE FONCTIONNEMENT DU
FLOTTEUR, ENLEVER LA BRETELLE (J2)
DES BORNES (6) ET (8). INSTALLER LE
FLOTTEUR DE DÉCALAGE SUR LES
BORNES (5) ET (6).
PAGE 20
25 A
25 A
L1
N
COMMANDE
MARCHE-ARRÊT
NOIR
JAUNE
NOIR
ORANGE
R1
R2
C
L1
H
L1
N
NOIR
J1
Goulds Water Technology,
Bell & Gossett, Red Jacket Series, CentriPro
S1
S2
INTERRUPTEUR D'ALTERNATEUR
POMPE 1
ALT
POMPE 2
ARRÊT
FIL
DÉCALAGE ALARME
N
1
2
3
4
5
6
7
8
FLOTTEUR ALARME
FLOTTEUR DE
DÉCALAGE (OPTIONNEL)
FLOTTEUR FIL
FLOTTEUR ARRÊT
1
POMPE N° 1
1T
2
1
2T
POMPE N° 2
2
BLANC
FONCTIONNE
MANUEL
ARRÊT
POURPRE
S1
AUTO
FONCTIONNE
MANUEL
ARRÊT
BLEU
S2
AUTO
ROUGE
TEST
ROUGE
TEST
SILENCE
JAUNE
SILENCE
JAUNE
RESET
MARON
RESET
MARON
CLIGNOTEMENT
CLIGNOTEMENT
ROUGE
ROSE
SONALERT
KLAXON
BLANC
9
10
11
CONTACTS SECS
J2
