Eaux usées

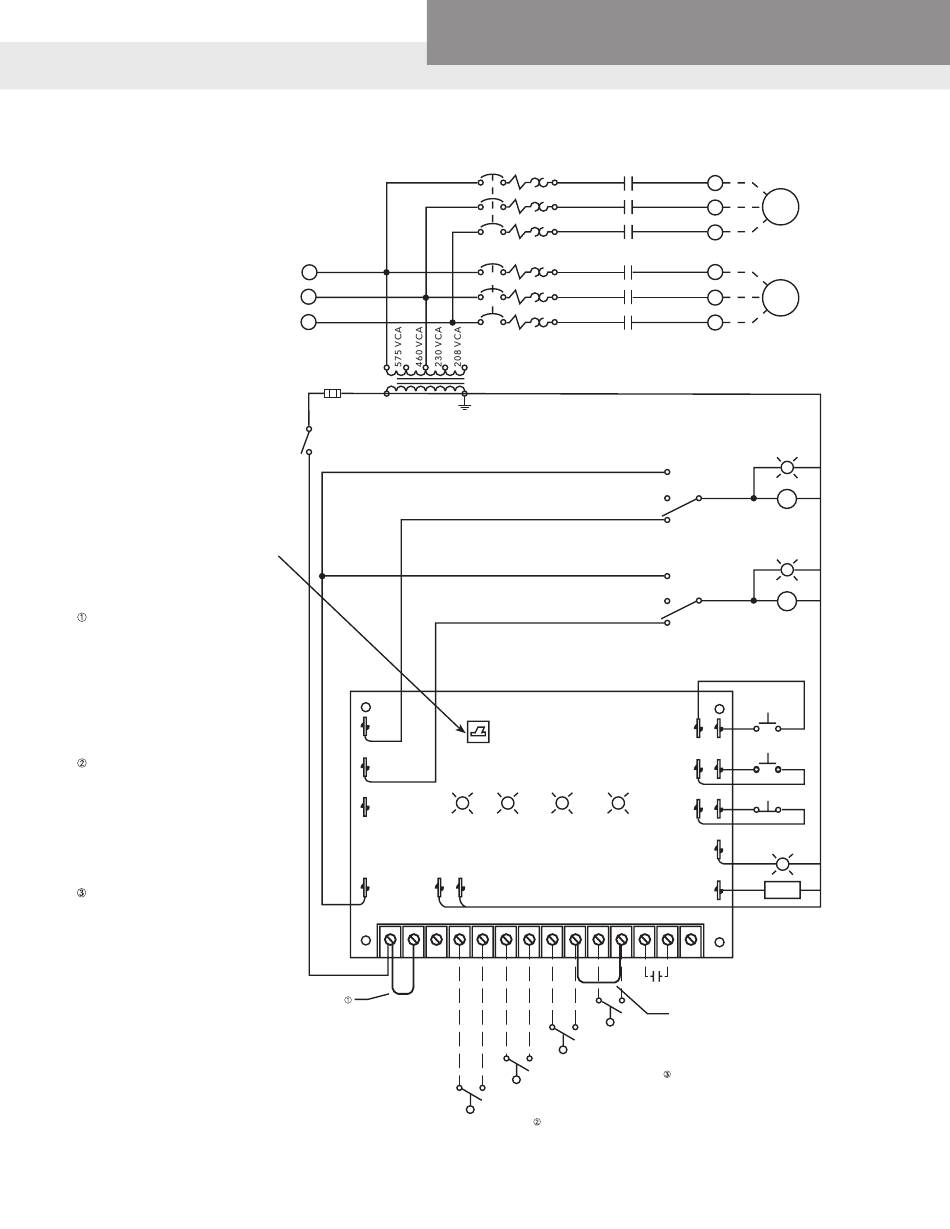

SCHÉMA DE CÂBLAGE TRIPHASÉ DUPLEX – D3 — — — —
208/230/460/575 VCA
TRIPHASÉ
60 Hz
INTERRUPTEUR D'ALTERNATEUR –
STANDARD SUR LES PANNEAUX
DUPLEXES, CET INTERRUPTEUR
PROCURE DES OPTIONS POUR :
POMPES ALTERNATIVE, UTILISER
SEULEMENT POMPE 1 OU UTILISER
SEULEMENT POMPE 2. C'EST
UTILISÉ LORSQU'UNE POMPE
EST SUPPRIMÉE DU SERVICE.
POUR UNE ALIMENTATION
ÉLECTRIQUE DE COMMANDE
DE 120 VCA SÉPARÉE, ENLEVER
LA BRETELLE (J1) DES BORNES
(H) ET (L1). CONNECTER UNE
ALIMENTATION PROTÉGÉE DE
120 VCA MAX. 15 A AUX BORNES
(L1) ET (N). AVEC LE NEUTRE DE
L'ALIMENTATION À (N).
POUR UTILISER AVEC UN
INTERRUPTEUR À FLOTTEUR À
GRAND ANGLE (UN FLOTTEUR
POUR LE FONCTIONNEMENT EN
MARCHE ET EN ARRÊT). COURT-
CIRCUITER LES BORNES (3) ET (4),
INSTALLER LE FLOTTEUR À GRAND
ANGLE AUX BORNES (1) ET (2).
CÂBLÉ D'USINE POUR (3) LE
FONCTIONNEMENT DU FLOTTEUR.
POUR (4) LE FONCTIONNEMENT DU
FLOTTEUR, ENLEVER LA BRETELLE
(J2) DES BORNES (6) ET (8).
INSTALLER LE FLOTTEUR DE
DÉCALAGE SUR LES BORNES
(5) ET (6).
PAGE 22
Bell & Gossett, Red Jacket Series, CentriPro
L 1
L2
L3
CÂBLÉ D'USINE POUR 460 VCA. POUR OPÉRATION DE
CHANGEMENT DE CONTRÔLE PRINCIPAL DU TRANSFORMATEUR
AU BORNIER, 208, 230 OU 575 VCA.
2 A
75 VA
120 VCA
COMMANDE
MARCHE-ARRÊT
NOIR
JAUNE
NOIR
ORANGE
INTERRUPTEUR D'ALTERNATEUR
R1
R2
C
ARRÊT
L1
N
H
L1
N
1
2
NOIR
J1
FLOTTEUR ARRÊT
Goulds Water Technology,
S1
S2
MANUEL
ARRÊT
AUTO
MANUEL
ARRÊT
AUTO
POMPE 1
TEST
ALT
POMPE 2
SILENCE
RESET
FIL
DÉCALAGE ALARME
CLIGNOTEMENT
SONALERT
3
4
5
6
7
8
9
10
CONTACTS SECS
J2
FLOTTEUR ALARME
FLOTTEUR DE
DÉCALAGE (OPTIONNEL)
FLOTTEUR FIL
1
1
POMPE
2
N° 1
T
3
1
2
POMPE
2
N° 2
T
3
BLANC
FONCTIONNE
POURPRE
S1
FONCTIONNE
BLEU
S2
ROUGE
TEST
ROUGE
SILENCE
JAUNE
JAUNE
RESET
MARON
MARON
CLIGNOTEMENT
ROUGE
ROSE
KLAXON
BLANC
11
