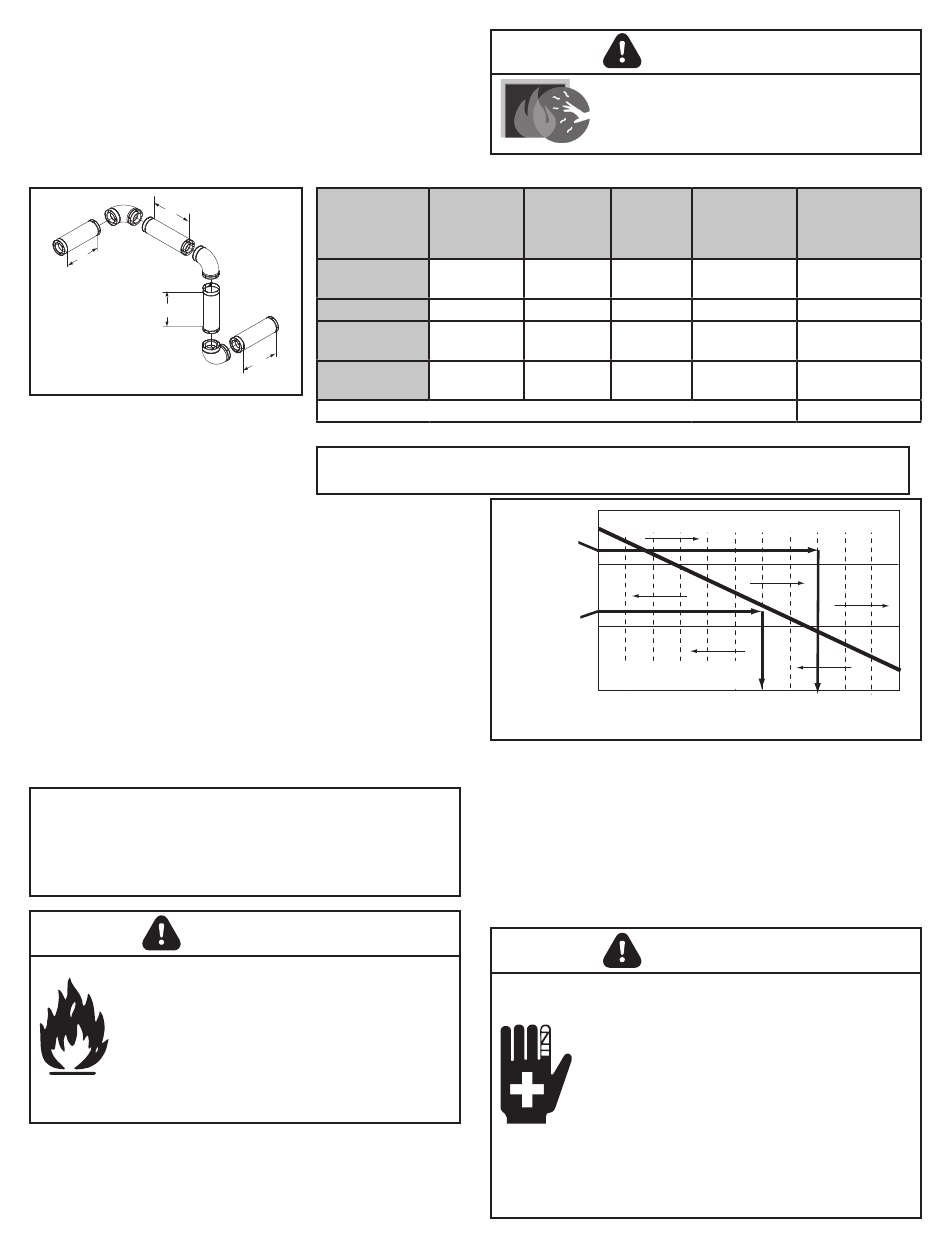

F. Longueur équivalente de conduit
Le tableau ci-dessous peut vous aider à calculer la longueur
équivalente de conduit, qui est une manière de déterminer
la taille requise des conduits (Figure 16.1).
Exemple d'un calcul pour une ventilation par l'arrière avec trois coudes
61 cm (2 pi)
91 cm (3 pi)
61 cm (2 pi)
Figure 16.1
G. Tableau de sélection de conduits
Ce tableau vous aidera à déterminer la taille appropriée des
conduits de ventilation, selon la longueur équivalente de
conduits précédemment calculée et l'altitude de l'installation
(Figure 16.2).
1. Repérez la longueur équivalente de conduit en pieds
calculée, dans le côté gauche vertical du tableau.
2. Déplacez-vous horizonalement vers la droite sur
le tableau jusqu'à ce que vous atteignez votre altitude
au-dessus du niveau de la mer.
3. Si vous êtes sous la ligne diagonale, vous pouvez utiliser
un conduit de 76 ou 102 mm (3 ou 4 po).
4. Si vous êtes au-dessus, il faut utiliser un conduit
de 102 mm (4 po).
AVIS : Un coude de 90° restreint cinq fois plus le flux des
gaz de ventilation sous pression positive que 305 mm
(1 pi) de conduit horizontal. Un mètre de conduit horizontal
restreint deux fois plus le flux qu'un conduit vertical de la
même longueur.
AVERTISSEMENT
Risque d'incendie!

• Seuls les composants de ventilation

HOMOLOGUÉS peuvent être utilisés.
• Aucun autre composant de système de
ventilation ne peut être utilisé.
• Les pièces en substitution ou les pièces
endommagées risquent de compromettre
le fonctionnement sécuritaire de l'appareil.
16
Composant
de conduit
de fumée
Coude de
90° ou té
Coude de 45°
Conduit
horizontal
61 cm
Conduit
(2 pi)
vertical
Tableau 16,1
REMARQUE : Il s'agit d'un exemple générique, ne visant pas à représenter tout
type de combustible spécifique.
Les surfaces du système de ventilation
deviennent chaudes et peuvent causer des
brûlures si on les touche. Une protection ou
un écran non combustible peut être requis.
Nombre Longueur
de coudes du conduit
en pieds
3
7
2
Longueur équivalente en pieds totale
30
Exemple 1
20
Longueur
équivalente de
conduit en pieds
Exemple 2
10
0
Figure 16.2
Exemple 1 : Si la longueur équivalente de conduits est de
7 m (23 pi) à une altitude de 2438 m (8000 pi), vous devez
utiliser un conduit d'un diamètre de 102 mm (4 po) de type
« L » ou « PL ».
Exemple 2 : Si la longueur équivalente de conduits est
de 3,7 m (12 pi) à une altitude de 1829 m (6000 pi), vous
pouvez utiliser un conduit d'un diamètre de 76 ou 102 mm
(3 ou 4 po) de type « L » ou « PL ».
Risque de blessures ou de dommages
matériels.
• Les
modifications, les réparations ou les
entretiens incorrects peuvent provoquer
des blessures et des dégâts matériels.
• Consultez les informations du manuel du
propriétaire fourni avec cet appareil.
• Pour obtenir une assistance ou des
renseignements supplémentaires, consultez
un installateur ou un réparateur qualifié, ou
votre revendeur.
