Insert à granulés Mt. Vernon (AE)
B. Cheminée et raccordement du conduit
d'évacuation des gaz
Cheminée et carneau : Utilisez un conduit d'évacuation
1.
des gaz « L » ou « PL » avec un diamètre de 3 ou 4 po.
(76 ou 102 mm). Il peut être placé verticalement ou
horizontalement.
2. Maison mobile : Approuvé pour tous les conduits à
granulés listés. Utilisez un connecteur de conduit à
double paroi listé. Vous devez installer un kit de prise d'air
extérieur Quadra-Fire dans les maisons préfabriquées.
3. Résidences : Utilisez un connecteur pour conduit à paroi
simple de taille 24 ou un connecteur pour conduit à paroi
double dans le cas des cheminées métalliques classe
A ou les cheminées en maçonnerie répondant au Code
international des résidences concernant les chauffages
à combustible solide.
4. INSTALLEZ LE CONDUIT EN RESPECTANT LES
DÉGAGEMENTS SPÉCIFIÉS PAR LE FABRICANT.
5. Fixez le conduit d'évacuation des gaz à l'insert avec 3 vis
minimum. Fixez également tous les joints du conduit du
connecteur avec au minimum 3 vis traversantes.
REMARQUE : Si possible, utilisez des conduits soudés.
Utilisez uniquement des joints de conduit en silicone pour
hautes températures (260°C minimum).
REMARQUE : Si vous brûlez du maïs égrené, vous devez
utiliser des conduits spécialement conçus pour ce type
de combustible. Suivez les instructions du fabricant du
conduit.

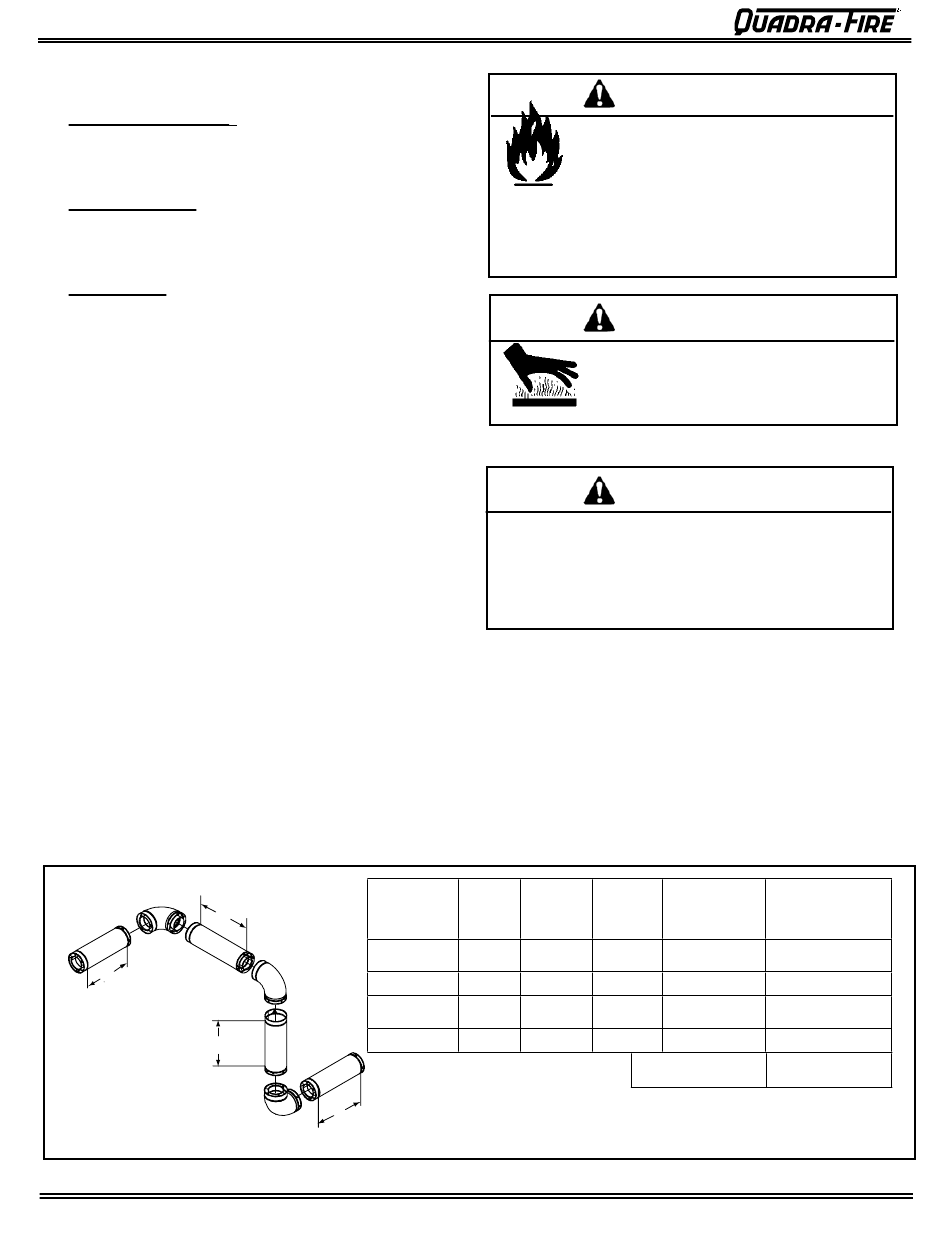

C. Longueur équivalente du conduit en pieds
Le tableau ci-dessous permet de calculer la longueur équivalente
en pieds du conduit des inserts à granulés. Voir fi gure 12.1.
91 cm
61 cm
Figure 12.1
Page 12
Exemple de calcul d'un conduit à 3 coudes
Conduit
pour inserts
61 cm
à granulés
Coude ou T
de 90
Coude de 45
Conduit
horizontal
Conduit vertical
61 cm
Les installations, réglages, modifi cations, réparations ou
entretiens incorrects peuvent provoquer des blessures
et des dégâts matériels. Se reporter aux informations du
manuel fourni avec cet insert. Pour obtenir une assistance
ou des renseignements supplémentaires, consulter un
installateur ou réparateur qualifi é ou votre fournisseur.
Nombre
Nombre
de
de pieds
coudes
du conduit
3
o
o
7
2
Remarque : Il s'agit d'un exemple générique
ne correspondant pas forcément à un type de
combustible spécifi que.
7036-135B
AVERTISSEMENT
Danger d'incendie
• N'utilisez que des composants d'évacuation
des gaz LISTÉS UL.
• AUCUN AUTRE composant d'évacuation
ne doit être utilisé.
Les composants de substitution ou
endommagés risquent de compromettre le
fonctionnement de l'insert.
AVERTISSEMENT
Les surfaces du conduit deviennent
CHAUDES et peuvent provoquer des
brûlures. Vous devrez peut-être installer des
écrans ou des protections non combustibles.
AVERTISSEMENT
Multipliée
Longueur
par
équivalente en
centimètres
X
152
X
91
X
30
X
15
Longueur équivalente
totale en pieds
R
Composants
Longueur
équivalente en
centimètres
450
210
30
696
17.01.07
