Informations relatives au conduit
A. Conditions applicables aux abat-vents
O

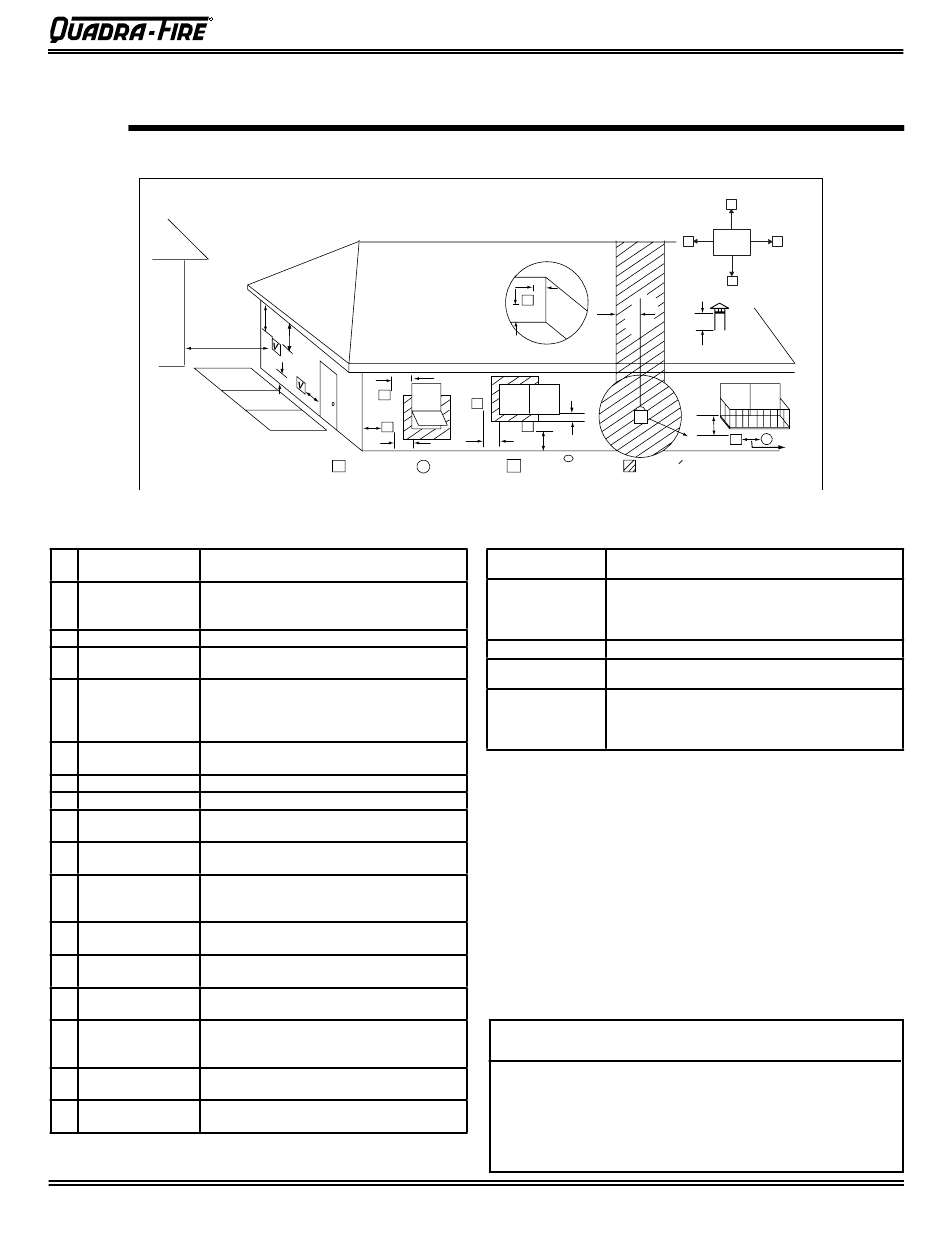

Figure 11.1
REMARQUE : Tous les dégagements minimum correspondent à une installation avec kit de
prise d'air extérieur (OAK), sauf indication contraire fi gurant au tableau ci-dessous.
A 30 cm
Au-dessus du niveau défi nitif du sol (la surface
du sol doit être en matériau non combustible).
B 30 cm
Ouvrez la porte ou la fenêtre : dessous ou sur
122 cm sans kit de
le côté
prise d'air extérieur
B 30 cm
Ouvrez la porte ou la fenêtre : dessus
C 15 cm
Fenêtre fermée en permanence : dessus,
dessous ou sur le côté
D 46 cm
dégagement vertical par rapport à la sous-
91 cm sans kit de
face ventilée située au-dessus de la hotte à
prise d'air extérieur
une distance horizontale maximum de 60 cm
de la ligne médiane de la hotte.
E 30 cm
Dégagement par rapport à la sous-face non
ventilée
F 30 cm
Dégagement par rapport à l'angle extérieur
G 30 cm
Dégagement par rapport à l'angle intérieur
H 91 cm
Mesuré au-dessus du compteur à gaz/
régulateur, depuis l'axe horizontal du régulateur
I
91 cm aux États-Unis
Dégagement par rapport à la sortie du
183 cm au Canada
régulateur d'arrivée de gaz
J 30 cm
Dégagement par rapport à l'entrée d'air non
122 cm sans kit de
mécanique du bâtiment ou l'entrée d'air de
prise d'air extérieur
combustion d'un autre appareil
K 3 m horizontalement
Dégagement par rapport à une source d'air
91 cm verticalement
mécanique
L 2,1 m
Au-dessus d'un trottoir ou d'une allée
goudronnée située sur un terrain publique
M 30 cm
Sous une véranda, un porche, une terrasse ou
un balcon ouverts
N Voir remarque 1
Installations de la compagnie d'électricité :
au-dessus, au-dessous ou sur les côtés (sans
obstruer ou gêner l'accès).
O 61 cm
Bâtiment adjacent, clôtures et pièces
dépassant de la structure
P 30 cm
Dégagements au-dessus du toit pour les abat-
vents verticaux
17.01.07
D
E
L
C
B
V
FERMÉ
ATTACHÉ
OUVERT
F
V
B
V
Couronne
X
Prise d'air
7036-135B
Insert à granulés Mt. Vernon (AE)
Angle intérieur
G
V
A
H
FERMÉ
OUVERT
V
ATTACHÉ
G
B
V
A
B
G
Zone soumise à des restrictions
Compteur à gaz
61 cm
Au-dessus de l'herbe, des plantes, du bois ou de
tout autre matériau combustible
30 cm
Dégagement depuis n'importe quelle prise d'air
91 cm sans kit
forcé d'un autre appareil
de prise d'air
extérieur
30 cm
Dégagement horizontal depuis le mur combustible
38 cm
Conduit traversant directement un mur, longueur
minimum du conduit horizontal
15 cm
Les abat-vents horizontaux et verticaux doivent à
horizontalement
peine dépasser du mur.
30 cm
verticalement
REMARQUE 1 : Pour les restrictions, reportez-vous au code
du bâtiment ou aux sapeurs-pompiers locaux et autres autorités
compétentes.
REMARQUE 2 :Les dégagements exigés peuvent varier en
fonction des codes et règlements locaux.
L'abat-vent doit être situé au-dessus de la prise d'air. Il est recommandé
d'installer au minimum 1,5 m de conduit vertical si l'insert est ventilé
directement à travers un mur. Cela permet d'obtenir un tirage naturel
qui empêche à la fumée ou aux odeurs de pénétrer dans la maison en
cas de panne de courant. Cela évite également que des personnes
ou des buissons soient exposées à des températures élevées. La
méthode d'évacuation des gaz la plus sûre et la plus effi cace est par
ventilation verticale, à travers le toit.
ATTENTION
L'abat-vent du conduit ne doit pas être placé dans un
endroit clos ou partiellement clos tels qu'un abri auto, un
garage, un grenier, un passage bas, sous un balcon ou
une terrasse, près d'une allée étroite, dans un endroit
entièrement clôturé ou dans tout endroit où les gaz peuvent
s'accumuler, tels qu'un escalier, un couloir, etc.
V
N
N
N
Service
V
V
électrique
N
V
P
M
I
V
X
J ou K
