Installation et mise en place de l'appareil
INSTALLATEUR : Ce manuel doit être confié aux personnes responsables de l'utilisation et du fonctionnement.
PROPRIÉTAIRE : Veuillez conserver ce manuel à titre de référence.

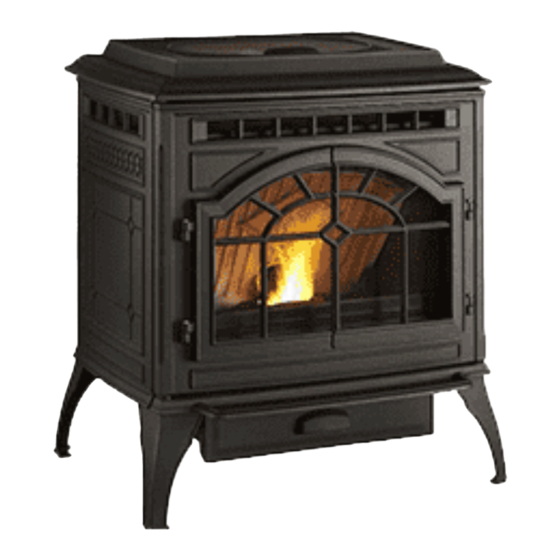

MT. POÊLE À GRANULÉS
MODÈLE VERNON
ADVANCED ENERGY (AE)
Modèle(s) :
MTVERNON-AE-CSB
MTVERNON-AE-PBK
MTVERNON-AE-PFT
AVERTISSEMENT
Testé et approuvé seulement pour les granulés de bois, le
maïs égrené, les grains de blé et les graines de tournesol.
L'utilisation d'autres types de combustibles entraîne
l'annulation de la garantie.
AVERTISSEMENT
Vérifiez les codes de construction du bâtiment avant l'installation.
•
L'installation DOIT être en conformité avec les codes et réglementations
locaux, régionaux, provinciaux et nationaux.
•
Consultez les organismes professionnels du bâtiment, les pompiers ou les
autorités compétentes locales concernant les restrictions, l'inspection des
installations et la délivrance des permis de construire.
L'installation et l'entretien de cet appareil doivent être effectués par des
techniciens autorisés. Hearth & Home Technologies recommande des
professionnels formés dans les usines de HTT ou certifiés NFI.
1
Manuel d'installation
AVIS : NE PAS JETER CE MANUEL
MTVERNON-AE-MBK
MTVERNON-AE-PBD
MTVERNON-AE-PMH
Le non-respect de ces instructions
peut entraîner des dommages
matériels, des blessures, voire la mort.
• Ne pas entreposer ni utiliser de l'essence ou d'autres
vapeurs ou liquides inflammables à proximité de cet
appareil ou de tout autre appareil électrique.
• Ne chauffez pas excessivement – Si l'appareil de
chauffage ou le carneau devient rouge, le feu est
trop intense. Un chauffage excessif annulera
votre garantie.
• Respectez les dégagements spécifiés pour les
matériaux inflammables. Le non-respect de ces
consignes peut déclencher un incendie.
AVERTISSEMENT
La vitre chaude peut provoquer des brûlures.
•
Ne pas toucher la vitre avant qu'elle ne soit refroidie.
•
Ne laissez JAMAIS les enfants toucher la vitre.
•
Éloignez les enfants.
•
SURVEILLEZ ATTENTIVEMENT les enfants présents dans la
pièce où le foyer est installé.
•
Avertir les enfants et les adultes des dangers associés aux
températures élevées.
•
La température élevée peut enflammer les vêtements ou
d'autres matériaux inflammables.
•
Éloignez les vêtements, meubles, rideaux ou autres matières
inflammables.
Pour obtenir une traduction française de ce manuel, veuillez
contacter votre concessionnaire ou visitez
Pour obtenir une traduction française de ce manuel, veuillez
contacter votre détaillant ou visiter
FC7034-277K
AVERTISSEMENT
SURFACES CHAUDES !
La vitre et les autres surfaces sont chaudes
pendant l'utilisation ET le refroidissement.
REMARQUE
www.quadrafire.com
www.quadrafire.com
13 Août, 2018
Publicité
Table des Matières
Manuels Connexes pour Quadra-Fire MTVERNON-AE-CSB
Sommaire des Matières pour Quadra-Fire MTVERNON-AE-CSB
- Page 1 MT. POÊLE À GRANULÉS matériels, des blessures, voire la mort. MODÈLE VERNON ADVANCED ENERGY (AE) Modèle(s) : • Ne pas entreposer ni utiliser de l'essence ou d'autres MTVERNON-AE-CSB MTVERNON-AE-MBK vapeurs ou liquides inflammables à proximité de cet MTVERNON-AE-PBK MTVERNON-AE-PBD appareil ou de tout autre appareil électrique.
-
Page 2: Table Des Matières
FRACTION: ± 1/16 OUTSIDE MATERIAL. NORMAL DIM & INSIDE MATERIAL. OUTSIDE APEX INSIDE APEX - DIMS ENCLOSED BY AN OVAL ARE CRITICAL DIMENSIONS PART NAME: Quadra-Fire est une marque déposée de Hearth & Home Technologies. DRAWN BY: SCALE: MATERIAL: SHEET: PART NUMBER:... -
Page 3: Importantes Informations Concernant La Sécurité
AVIS : Cette installation doit être conforme aux codes locaux. S’il n’existe aucun code local, conformez-vous aux normes ASTM E1509-04, ULC S627-00, (UM) 84-HUD et ULC/ORD-C-1482. Ce foyer à granulés Quadra-Fire Mt. Vernon AE respecte les limites d’émission de l’Agence pour la protection environnementale concernant les chauffages à granulés vendus après le 15 mai 2015. -
Page 4: Spécifications De La Porte Vitrée
MT. VERNON AE C. Spécifications de la porte vitrée AVERTISSEMENT Cet appareil comporte une porte vitrée en vitrocéramique de 5 mm d’épaisseur. N’utilisez que des vitres en vitrocéramique de Risque d’incendie 5 mm pour remplacer une vitre endommagée. Veuillez contacter Hearth & Home Technologies décline toute responsabilité votre détaillant si vous devez remplacer la vitre. -
Page 5: Par Où Commencer
MT. VERNON AE Manuel de l’installateur Par où commencer Comme les gaz de combustion des granulés peuvent contenir A. Considérations relatives à la conception, des cendres, de la suie ou des étincelles, tenez compte de ce l’installation et l’emplacement qui suit : 1. Emplacement de l'appareil •... -
Page 6: Emplacement Du Thermostat Mural
MT. VERNON AE ITEM PART NUMBER PART NAME D. Inspection de l'appareil et des composants B. Emplacement du thermostat mural • Ouvrez l'appareil et enlevez toutes les pièces emballées L’emplacement du thermostat mural affectera le fonctionnement placées à l’intérieur. Inspectez toutes les pièces et la vitre de l'appareil. -
Page 7: Liste De Vérification De L'installation
MT. VERNON AE E. Liste de vérification de l'installation ATTENTION INSTALLATEUR: Suivez cette liste de vérification d'une installation régulière Cette lisle de vérification d'une installation régulière doit être utilisée par l'installateur avec, et non au lieu, des instructions contenues dans ce manuel d'installation. __________________________________________________________________________ Client: _____________________________________________________________________ Date d'installation: _______________________________________________________________________... -
Page 8: Dimensions Et Dégagements
MT. VERNON AE Dimensions et dégagements A. Dimensions de l'appareil 5-13/16 po 14-1/16 po 3-13/16 po 3-5/8 po 3-5/8 po 10-3/8 po 10-3/8 po (147mm) (357mm) (97mm) (93mm) (93mm) (264mm) (264mm) 2-9/16 po (65mm) Figure 7.1 - Top View Figure 7.3 - Top View with Top Vent Adapter (TPVNT-3) and Offset Adapter (812-3570). - Page 9 MT. VERNON AE 28-1/8 po (714mm) 30-5/8 po 30-5/8 po 11-3/4 po (779mm) (779mm) (297mm) 32 po (813mm) 29 po 29 po (738mm) (738mm) 18-1/2 po (469mm) 28-7/16 po (722mm) Figure 8.3 - Side View with Top Vent Adapter (TPVNT-3) and Offset Adapter (811-0720). Figure 8.1 - Front View 28-3/4 po (730mm) 26-7/8 po (683mm)
-
Page 10: Dégagements Par Rapport Aux Matériaux Inflammables, Ul Et Ulc
MT. VERNON AE B. Dégagements par rapport aux matériaux inflammables (UL et ULC) 27-1/8 po 27-1/8 po Perpendiculairement au mur arrière Pouces Millimètres (688mm) (688mm) Entre le mur arrière et l'appareil 25-3/8 po 25-3/8 po (646mm) (646mm) Entre le mur latéral et l'appareil Installation dans un coin Pouces Millimètres Entre les murs et l'appareil Figure 9.1 - Side View with Top Vent Adapter... -
Page 11: Exigences Relatives Au Socle De L'âtre (Ul Et Ulc)
MT. VERNON AE C. Exigences relatives au socle de l’âtre (UL et ULC) INSTALLATIONS AUX ÉTATS-UNIS : Il est recommandé de protéger le sol avec un matériau incombustible sous PROTECTION EMBARQUE: Il est nécessaire d’installer un le conduit de cheminée (ventilation horizontale) ou sous protecteur de sol de Type I. l'adaptateur supérieur de ventilation (installation verticale). -
Page 12: Alcôve
MT. VERNON AE D. Alcôve Figure 11.1 Minimum* Maximum Pouces Millimètres Pouces Millimètres Hauteur 1092 s.o. s.o. Largeur 1016 s.o. s.o. Profondeur s.o. s.o. Jusqu’à la s.o. s.o. paroi latérale *Dans tous les cas, il s’agit des dégagements minimums par rapport aux surfaces inflammables. REMARQUE : •... -
Page 13: Informations Relatives Au Conduit D'évacuation Des Gaz
MT. VERNON AE Informations relatives au conduit d’évacuation des gaz A. Exigences minimum concernant l'extrémité du conduit d’évacuation des gaz Panneau d'entrée d'électricité Angle intérieur FERMÉ FERMÉ ATTACHÉ OUVERT ATTACHÉ OUVERT J ou K Zone soumise à Abat-vent Prise d’air Compteur à gaz Figure 12.1 des restrictions Tous les dégagements minimum correspondent à une installation avec prise d'air extérieur, sauf indication contraire figurant au tableau ci-dessous. 30,5 cm (12 po) Au-dessus du niveau définitif du sol (la surface du sol 60 cm (24 po) Au-dessus de l’herbe, des plantes, du bois ou de tout autre doit être en matériau incombustible) -
Page 14: Éviter La Fumée Et Les Odeurs
MT. VERNON AE B. Éviter la fumée et les odeurs Configurations du conduit d'évacuation des gaz Lors de l’installation d’un appareil à granulés avec une con- Pression négative, arrêt et panne de courant figuration de ventilation horizontale, la fréquence des cou- pures de courant doit être considérée: Pour diminuer le risque de refoulement des gaz ou reprise de feu dans l'appareil à... -
Page 15: Pression Négative
MT. VERNON AE C. Pression négative AVIS Si le volume d'arrivée d'air est insuffisant pour permettre le bon fonctionnement de l'appareil, la pression devient négative. La HEARTH & HOME TECHNOLOGIES N’ASSUME AUCUNE fumée peut être plus épaisse aux étages inférieurs de la maison. RESPONSABILITÉ... -
Page 16: Exigences De Ventilation Des Abat-Vents
MT. VERNON AE F. Exigences de ventilation des abat-vents . L’extrémité de l'échappement doit être située au-dessus de la prise d’air. 2. Éloignement par rapport aux portes et fenêtres qui s’ouvrent, aux prises d’air et aux évacuations par gravité du bâtiment : a. Pas moins de 1,2 m (48 po) en dessous ; b. -
Page 17: Longueur Équivalente Du Conduit En Pieds
MT. VERNON AE G. Longueur équivalente du conduit en pieds AVERTISSEMENT Le tableau ci-dessous permet de calculer la longueur Les surfaces du conduit d'évacuation équivalente de conduit, méthode utilisée pour déterminer la deviennent CHAUDES et peuvent provoquer taille du conduit d'évacuation à granulés. Figure 15.1 des brûlures. -
Page 18: Systèmes D'évacuation Des Gaz
évacuation à granulés de 76 ou 102 mm conforme avec CAN/CSA-B365. (3 ou 4 po) de type « L » ou « PL » ou un conduit à double paroi homologué, ainsi que l'ensemble de prise d’air extérieur Quadra-Fire. 2 in. Sortie directe (51mm) -
Page 19: Conduit Vertical Dans Une Cheminée De Classe A Existante
102 mm) type « L » ou « PL » ou un conduit à double paroi homologué, ainsi que le kit de Flashing prise d’air extérieur Quadra-Fire. Les conduits 12 in. (305mm) Minimum à paroi simple ne sont approuvés que pour les installations résidentielles. -
Page 20: E Maçonnerie
MT. VERNON AE AVERTISSEMENT Risque d’incendie. Inspection de la cheminée : • La cheminée en maçonnerie doit être en bon état. • Elle doit être en conformité avec la norme NFPA 211. • La cheminée préfabriquée doit être d'au moins 152 mm (6 po) selon UL103 HT. -
Page 21: Installation De L'appareil
MT. VERNON AE Installation de l'appareil A. Système de réglage du niveau au moyen B. Installation du kit de prise d'air extérieur des pieds 1. Vissez les boulons Allen dans les écrous jusqu’à ce qu’ils AVERTISSEMENT soient à ras. Figure 19.1. Les boulons Allen et les écrous sont inclus dans l'ensemble de composants placé à l'intérieur Ne jamais aspirer l'air de combustion extérieur : de la boîte à... -
Page 22: Adaptateur Supérieur De Ventilation De 76 À 76 Mm (3 À 3 Po) Adaptateur Supérieur Déporté De 76 À 152 Mm (3 À 6 Po)
MT. VERNON AE C. Installation de l'adaptateur supérieur de ventilation Adaptateur supérieur de ventilation de 76 à 76 mm (3 à 3 po) Adaptateur supérieur déporté de 76 à 152 mm (3 à 6 po) Installation de l'adaptateur supérieur de ventilation Enduisez la sortie d'air de 76 mm (3 po) d'une couche de silicone haute température. Ne pas mettre de silicone à Align slot holes on the adapter l'intérieur du tuyau. Figure 20.1 to holes on the back of the unit Glissez l'adaptateur supérieur de ventilation sur la sortie d'air arrière et réglez l’ensemble à... - Page 23 MT. VERNON AE E. Instructions d’installation des bûches en option INSTALLATION DE L’ENSEMBLE À 2 SIMILI-BÛCHES 1. Placez la simili-bûche gauche comme illustré. Les 2 creux au bas de la simili-bûche doivent être placés sur les têtes des vis de la boîte à feu. Figures 21.1 et 21.2. 2.
-
Page 24: Installation Du Thermostat Mural
MT. VERNON AE F. Installation du thermostat mural Quand vous installez un thermostat mural, suivez soigneusement ses instructions d'installation. Wall Control Thermostat Wires REMARQUE : Le thermostat doit être installé sur Attach to Center 3 Screws un mur intérieur, à l’abri des flux d’air de convection de l'appareil. Green White ... -
Page 25: Installation Dans Une Maison Mobile
MT. VERNON AE Installation dans une maison mobile Il est nécessaire d’installer l'ensemble de AVERTISSEMENT prise d'air extérieur Quadra-Fire dans toute L'INTÉGRITÉ DE LA STRUCTURE DU PLANCHER, DES maison mobile. MURS ET DU PLAFOND/TOITURE DE LA MAISON MOBILE DOIT ÊTRE MAINTENUE. Une prise d’air extérieure doit être fournie pour l'air de combustion et doit demeurer exempte de feuilles, débris, Ne coupez PAS à... -
Page 26: Documents De Référence
MT. VERNON AE Documents de référence A. Journal de maintenance et de maintenance Date de service Interprété par Discription du service FC7034-277K 13 Août, 2018... -
Page 27: Liste D'accessoires
Allumeur de faisceau de câbles SRV7034-273 Sortie d’alimentation AC de faisceau de câbles Courant CA SRV7034-220 MT. VERNON AE Sortie d’alimentation CD de faisceau de câbles Courant DC SRV7034-221 Réceptacle d’alimentation de faisceau de câbles SRV7034-233 Liste d'accessoires Disque d’arrêt de faisceau de câbles SRV7034-193 Thermostat de faisceau de câbles SRV7034-200... -
Page 28: Coordonnées
352 Mountain House Road Halifax, PA 17032 Division of HNI INDUSTRIES Veuillez contacter votre fournisseur Quadra-Fire pour toute question. Pour obtenir le numéro de téléphone du distributeur Quadra-Fire le plus proche, connectez-vous à www.quadrafire.com ATTENTION NE PAS JETER CE MANUEL Il contient d’importantes...
