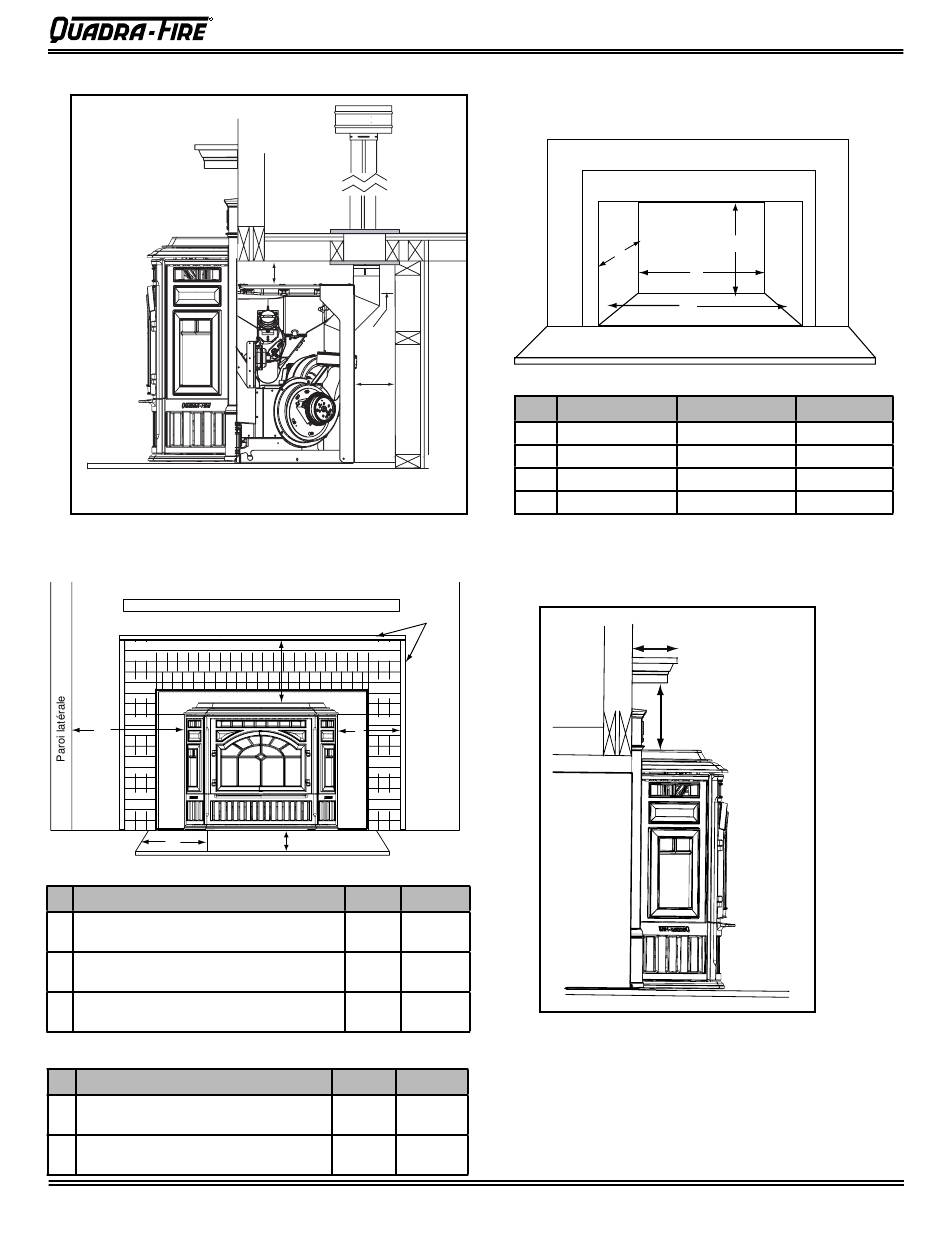

Encastré avec conduit de fumée vertical
Utilisez deux coudes de 45 degrés pour maintenir un
dégagement avec le bouclier thermique et la trémie.
Figure 9.1
C. Cheminée en maçonnerie, sans dégagement
A
E
Figure 9.2
Emplacement
A
Entre la face latérale de l'insert et la
paroi latérale combustible.
B
Le dessus de l'insert doit être à 5,7 mm
maximum de la garniture de la face
C
La face latérale de l'insert doit être à
5,7 mm maximum de la garniture de la face
D. Protection du sol
Emplacement
D
Protection du sol par plongement de
l'âtre en cas d'ouverture de la porte
E
Protection latérale du sol en cas
d'ouverture de la porte
17.01.07
76 mm
76 mm
191 mm
Garniture
Tablette
de la face
B
C
D
Pouces Millimètres
5
0
0
Pouces
Millimètres
6
152
6
152
Insert à granulés Mt. Vernon (AE)
E. Ouverture minimum pour les cheminées en
maçonnerie, sans dégagement
Figure 9.3
Emplacement
F
Largeur arrière
G
Profondeur
H
Hauteur
I
Largeur avant
F. Dimensions des tablettes
127
0
0
Figure 9.4
La profondeur maximum de la tablette de cheminée (J) est
de 305 mm avec une hauteur minimum (K) de 305 mm.
Toutefois, si la tablette de cheminée a une profondeur de
254 mm, la hauteur minimum est de 254 mm.
7036-135B
H
G
F
I
Pouces
24
15
23-7/8
34
J
K
Millimètres
610
381
606
864
