1.0 Description générale
1.1 Granulés
Les granulés de combustible sont un combustible naturel raffiné
constitué de sciure et d'autres sousproduits du bois. Les granulés
constituent un combustible standard sec et facile à stocker. Les
granulés doivent être entreposés à l'intérieur ou dans un local
externe à l'épreuve des intempéries. Le type et l'origine du bois
détermine la teneur minérale des granulés. Les scories prennent
une forme vitreuse lorsque les minéraux et le sable sont chauffés
à une température dépassant 1093°C. Pour obtenir les meilleurs
résultats et éviter de trop souvent devoir régler l'alimentation en
granulés, nous vous recommandons d'acheter les granulés en
grandes quantités.
NOTE : Ce poêle est conçu pour être utilisé avec des
granulés dont le diamètre est compris entre 6 et 8 mm.
Spécifications des granulés :
Rendement calorifique : 4,8 kWh par kg
Poids volumique : environ 650 kg par m³
11
3

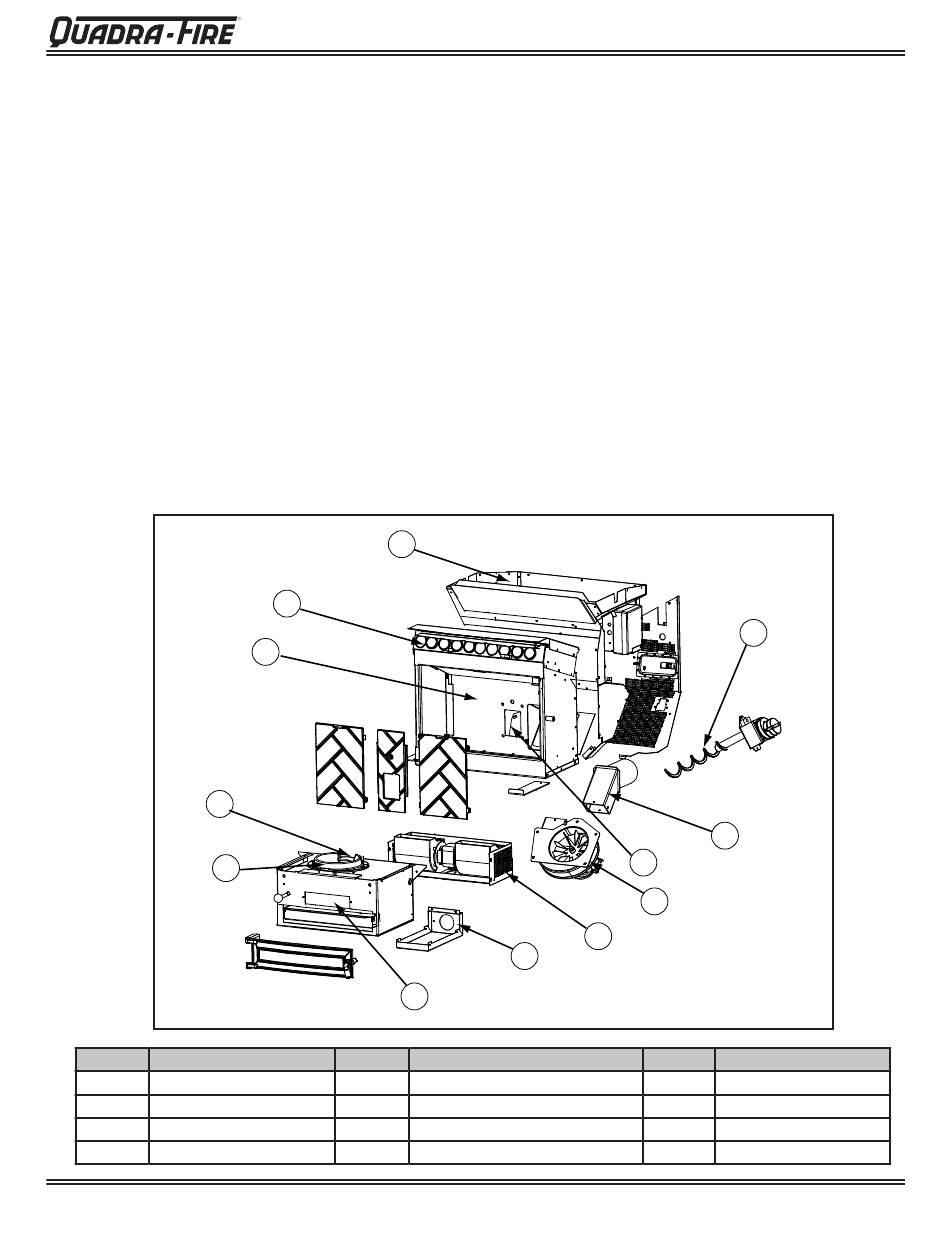

Figure 4.1
Article
Description
1
Trémie
2
Canal d'arrivée d'air
3
Foyer de combustion
4
Chambre de combustion
Page 4
Poêle à granulés Castile
R
1
5
4
10
Article
5
Tubes de l'échangeur thermique
6
Soufflerie d'évacuation
7
Tuyau d'évacuation
8
Convoyeur hélicoïdal d'alimentation
1.2 Construction et utilisation
La trémie à granulés (article 1) est remplie par l'ouverture qui se
trouve sur le dessus du poêle. Lors du démarrage du poêle, l'air
de combustion est aspiré à travers la bouche du canal d'arrivée
d'air (article 2). L'air est alors aspiré à travers les trous du foyer de
combustion (article 3) puis, à travers la chambre de combustion,
(article 4) jusqu'à la partie externe des tubes de l'échangeur
thermique (article 5), et ensuite à la soufflerie d'évacuation
(article 6), où il est expulsé dans le tuyau d'évacuation (article 7).
Lorsque la soufflerie d'évacuation crée une pression négative dans
la chambre de combustion (article 4), le convoyeur hélicoïdal
d'alimentation (article 8) démarre, introduisant des granulés dans
le tuyau d'alimentation (article 9). Les granulés tombent dans le
foyer de combustion (article 3) au moment même où l'allumeur
(article 10) démarre. L'allumeur chauffe les granulés dans le foyer
de combustion jusqu'à ce qu'ils commencent à brûler. Lorsque les
granulés ont commencé à brûler et que le thermocouple (article 11)
a atteint 315°C, le poêle continue à fonctionner au niveau de
production de chaleur prédéterminé.
Lor
sque l'interrupteur clicson # 1 a atteint 45°C, la soufflerie de
convection (article 12) démarre.
12
2
Description
FR250-6690B
8
7
9
6
Article
Description
9
Tube d'alimentation
10
Allumeur
11
Thermocouple
12
Soufflerie de convection
