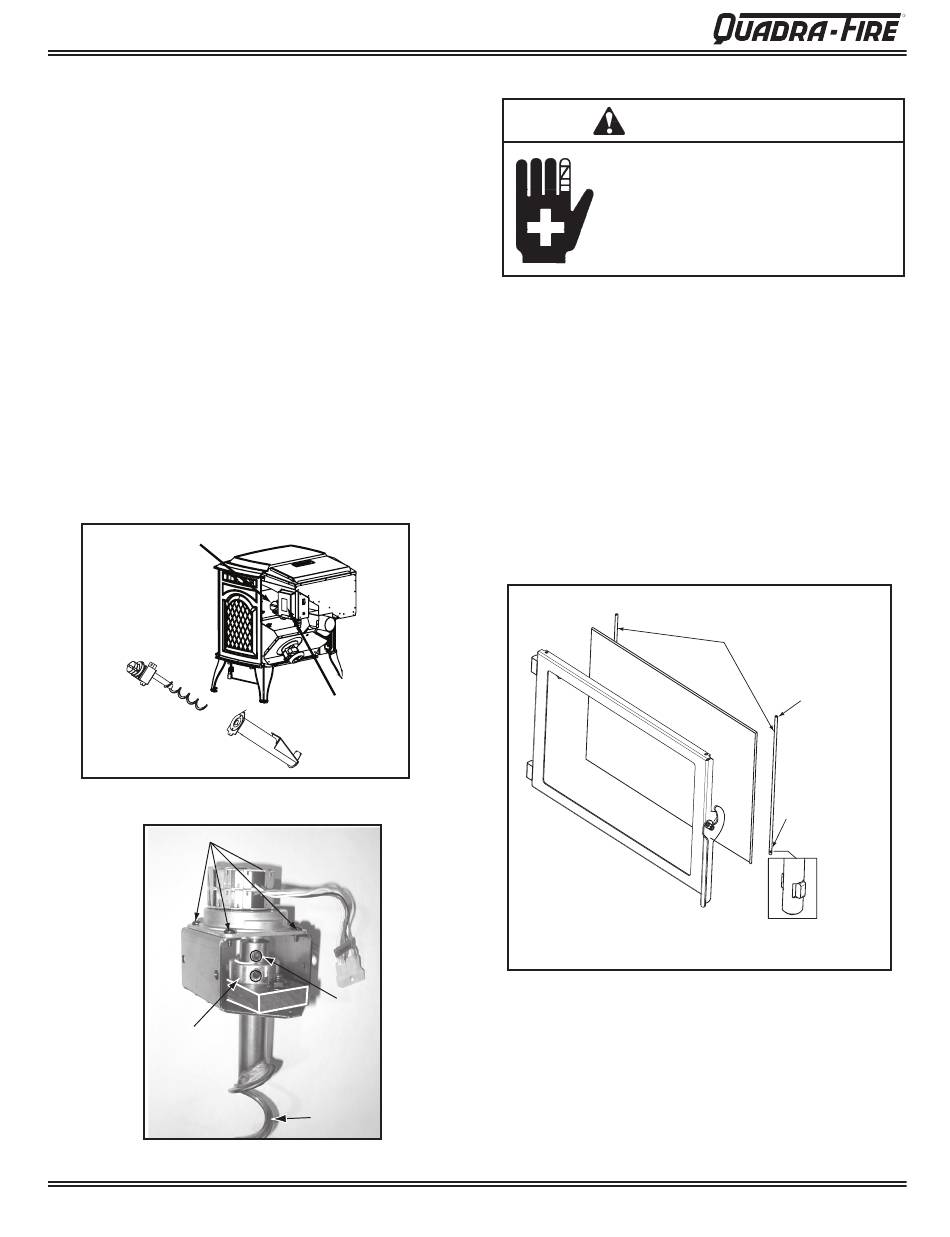

9.5 Remplacement du moteur d'alimentation
Le système d'alimentation en granulés est situé derrière le panneau
de droite. Pour remplacer le moteur d'alimentation, il est plus facile
de retirer l'ensemble entier en un seul bloc.
a. Retirez le panneau de droite et retirez le boîtier de contrôle.
b. Déconnectez le branchement électrique du moteur d'alimen­
tation. Retirez les deux vis à tête Phillips qui maintiennent
le convoyeur hélicoïdal et le moteur en place dans le circuit
d'alimentation. En tirant l'ensemble du moteur d'alimentation
et du convoyeur hélicoïdal vers vous, tournez­le dans le sens
antihoraire pour dégager la bobine du convoyeur hélicoïdal du
circuit et contourner le côté en fonte du poêle.
c. Desserrez la vis de fixation qui fixe l'arbre du convoyeur
hélicoïdal à l'arbre du moteur d'alimentation. Figure 25.2.
d. Retirez les quatre vis qui fixent le moteur d'alimentation au
support. Soulevez l'ancien moteur et remplacez­le par le
nouveau moteur. Fixez­le avec les vis. Figure 25.2.
e. Veillez à ce que les vis de fixation de l'arbre du convoyeur
hélicoïdal soient bien alignées avec la partie plate de l'arbre
du moteur d'alimentation et serrez­les.
f. Effectuez la réinstallation en procédant en sens inverse.

Moteur d'alimentation

Retirez ensemble le
moteur d'alimentation et le
convoyeur hélicoïdal du
tube avant de remplacer le
moteur d'alimentation.
Figure 25.1
Vis de fixation du moteur d'alimentation
Collier de
fixation
Figure 25.2
27 juillet 2009
Poêle à granulés Castile
9.6 Remplacement de la vitre
a. Ouvrez la façade et retirez la porte du poêle en la soulevant
b. Au moyen d'un tournevis, tapez sur le bas de la tringle de
c. Retirez l'ancienne vitre et remplacez­la par la nouvelle vitre.
d. Engagez d'abord la tringle de fixation dans le trou supérieur,
Retirez d'abord le
boîtier de contrôle
Vis de
fixation de
l'arbre du
convoyeur
hélicoïdal
Bobine du
convoyeur
hélicoïdal
FR250-6690B
AVERTISSEMENT
• La vitre, d'une épaisseur de 5 mm, est de
type vitrocéramique hautement réfractaire.
• Ne la remplacez jamais par un autre maté-
riau.
• Tout autre matériau pourrait se briser et
occasionner des blessures.
des gonds de la charnière, puis couchez­la face vers le bas
sur une surface plane.
fixation du cordon en le poussant vers le haut afin qu'il sorte
du trou. L'extrémité supérieure de la tringle apparaît à l'autre
bout. Faite tourner la tringle vers vous depuis le bas et retirez
la tringle. Répétez l'opération de l'autre côté.
puis alignez l'extrémité crénelée inférieure avec le trou dans
la porte. L'extrémité crénelée doit être parallèle à la vitre afin
de pouvoir être correctement insérée. Figure 25.3.

Vitre

Figure 25.3
Tige de fixation
du cordon
Faites
entrer
l'extrémité
supérieure
d'abord
Extrémité
crénelée en bas
L'extrémité crénelée doit
être parallèle à la vitre
Page 25
