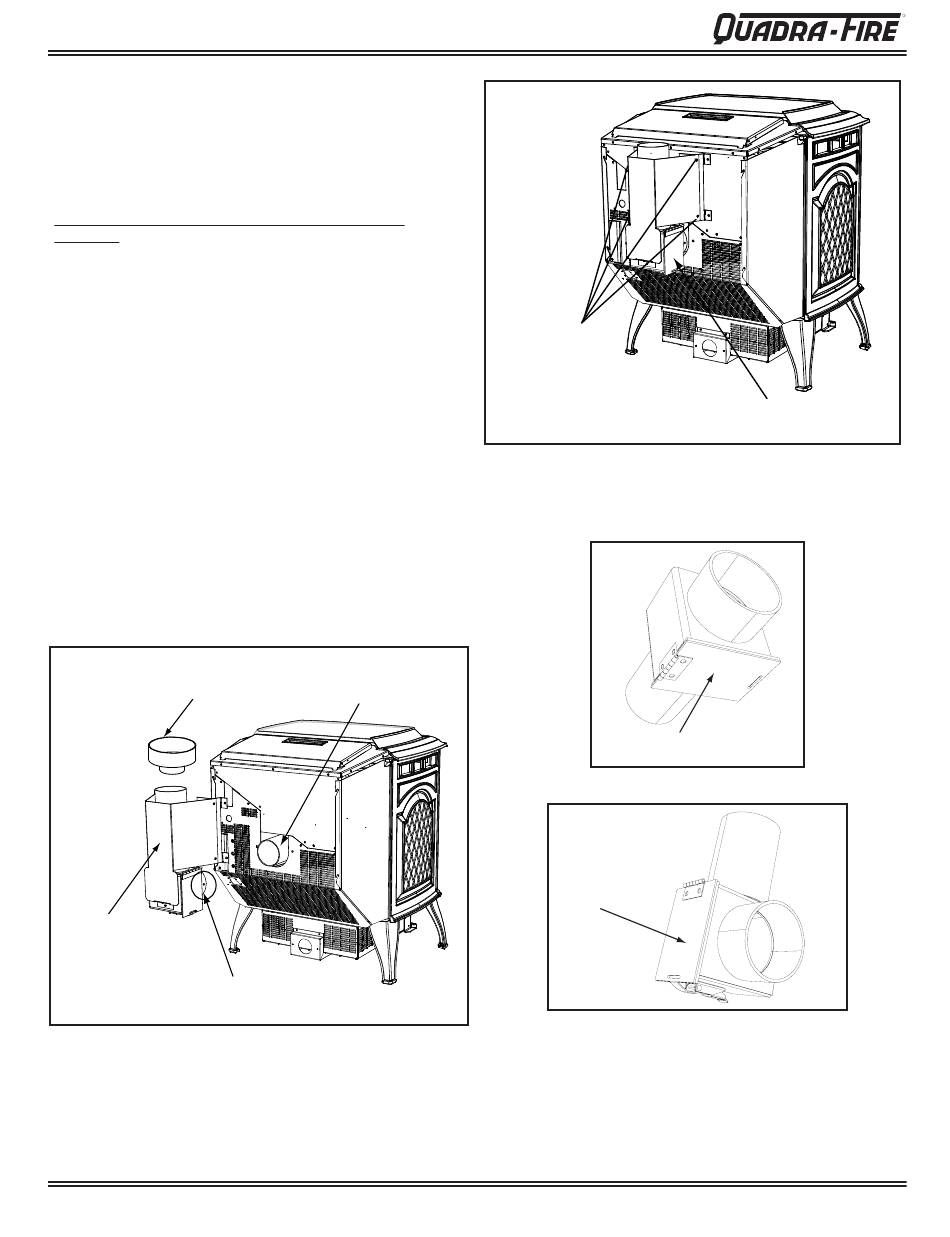

2.6 Raccord du tuyau d'évacuation supérieur
Raccord de 76 mm à 76 mm du tuyau d'évacuation
supérieur
Raccord adaptateur de 76 mm à 152 mm du tuyau
d'évacuation supérieur
Comment installer le raccord du tuyau d'évacuation
supérieur
1.
Appliquez une couche de silicone à haute température
sur le pourtour de l'orifice d'évacuation arrière de 76 mm.
Figure 7.1.
2.
Faites glisser le raccord du tuyau d'évacuation sur l'orifice
d'évacuation arrière et ajustez l'ensemble dans la position
verticale. Figure 7.1.
3.
Percez 4 trous avec une mèche #26 dans la partie arrière
de l'appareil en utilisant le bouclier thermique externe
comme patron (assurezvous que l'ensemble est vertical).
Figure 7.1.
4.
Installez les quatre vis de fixation.
5. Percez deux trous avec une mèche #26 à travers l'orifice
d'évacuation arrière en utilisant les deux trous déjà
présents dans le court tuyau horizontal du raccord du tuyau
d'évacuation supérieur comme guide. Installez les quatre
vis. Figure 7.2.
6.
Insérez le tuyau d'évacuation dans le raccord du tuyau
d'évacuation supérieur (n'oubliez pas de tout jointer avec
le silicone).
Raccord adaptateur
de 76 mm à 152 mm
Raccord du tuyau
d'évacuation supérieur de
76 mm à 76 mm
Utilise z un trou de chaque côté
comme guide de perçage
Figure 7.1
27 juillet 2009
Poêle à granulés Castile
Orifice d'évacuation
arrière
FR250-6690B
Fixez avec 4 vis
Figure 7.2
2.7 Tuyau d'évacuation arrière & raccord du tuyau
d'évacuation arrière au tuyau d'évacuation
supérieur
Trappe de nettoyage
Figure 7.3 - Tuyau d'évacuation arrière
Trappe de
nettoyage
Figure 7.4 - Tuyau d'évacuation de l'arrière vers le haut
1.
Appliquez une couche de silicone à haute température sur le
pourtour de l'orifice d'évacuation de 76 mm. Figure 7.1.
2.
Faites glisser le raccord sur l'orifice d'évacuation arrière et
ajuster l'ensemble dans la position appropriée.
3.
Installez le tuyau d'évacuation dans le raccord (n'oubliez pas
de tout jointer avec le silicone).
Trappe de nettoyage
